6 Ausgänge
6.1

Ausgang

Relais mit potentialfreiem Wechselkontakt.
6.2 Aktive Ausgänge
Der aktive Ausgang wird auf dem Display mit
angezeigt.
Für Sicherheitsschaltungen kann der
Relaisausgang invertiert werden, d.h. das Relais
wird bei Erreichen der Vorwahl spannungslos.
Hierzu muss der Parameter Pr.OUT1 bei
Dauersignal auf und bei Wischsignal auf
bzw. eingestellt werden.

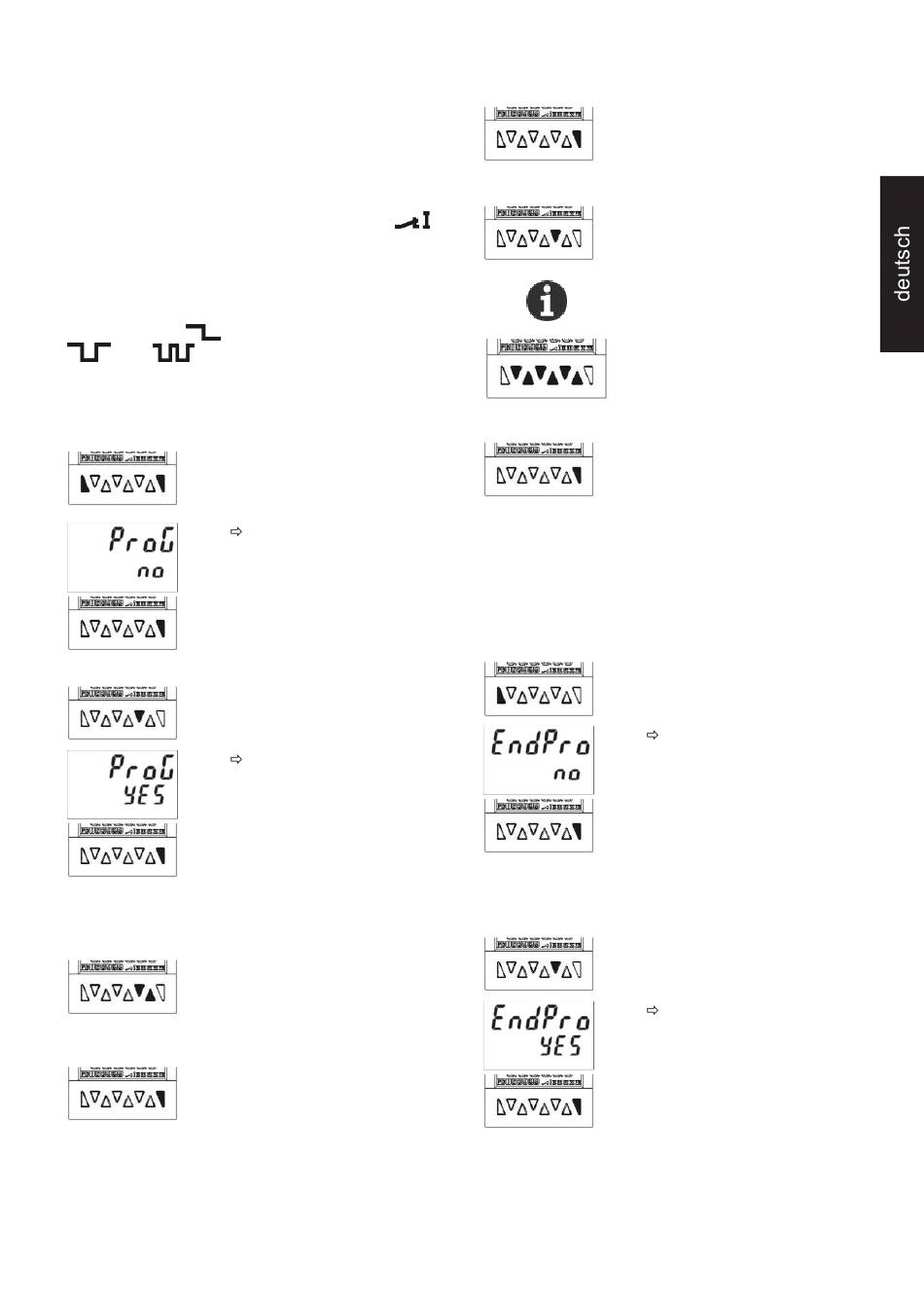

7

Programmierung

7.1

Einstieg in die Programmierung

Reset-Taste und Prog/Mode-
Taste für 3 s gleichzeitig drücken
Mit der Prog/Mode-Taste kann
die Programmierung wieder
verlassen werden.
Mit der Taste T2 wird die
Weiterführung in der
Programmierung gewählt
Einstieg in die Hauptmenüs
durch Betätigung der Prog/Mode-
Taste
7.2 Anwahl der Hauptmenüs
Mit den Tasten T2 (vor) und T1
(zurück) werden die Menüs
angewählt
7.3 Einstieg in ein Untermenü
Mit der Prog/Mode-Taste wird
das Untermenü geöffnet und der
erste Menüpunkt wird angezeigt.
www.kuebler.com
In der Anzeige erscheint
die Sicherheitsabfrage
In der Anzeige erscheint
die Sicherheitsabfrage
7.4 Anwahl der Menüpunkte
Mit der Prog/Mode-Taste wird
innerhalb des Untermenüs ein
Menüpunkt angewählt.
7.5 Einstellung der Menüpunkte
Mit der Taste T2 werden die
einzelnen Einstellungen der
Menüpunkte angewählt
Bei Einstellungen von
Zahlenwerten ist jeder Dekade
eine Taste zugeordnet, mit der
der Wert um Eins erhöht werden
kann
7.6 Übernehmen der Einstellung
Durch Betätigen der Prog/Mode-
Taste wird die aktuelle
Einstellung übernommen und in
den nächsten Menüpunkt weiter
geschaltet.
7.7

Beenden der Programmierung

Während der Programmierung kann durch
Betätigung der Reset-Taste die Programmierung
bei jedem Menüpunkt beendet werden.
Reset-Taste betätigen
Bei Bestätigung dieser Abfrage
mit der Prog/Mode-Taste beginnt
das Programmiermenü von
vorne. Die zuletzt eingestellten
Werte bleiben erhalten. Diese
können nun nochmals verändert
oder kontrolliert werden.
Mit der Dekadentaste T2 wird die
Beendung der Programmierung
angewählt
Bei Bestätigung dieser Abfrage
mit der Prog/Mode-Taste wird die
Programmierung beendet und
die geänderten Einstellungen im
EEPROM gespeichert.
In der Anzeige erscheint
die Sicherheitsabfrage
In der Anzeige erscheint
die Sicherheitsabfrage
Seite 7
