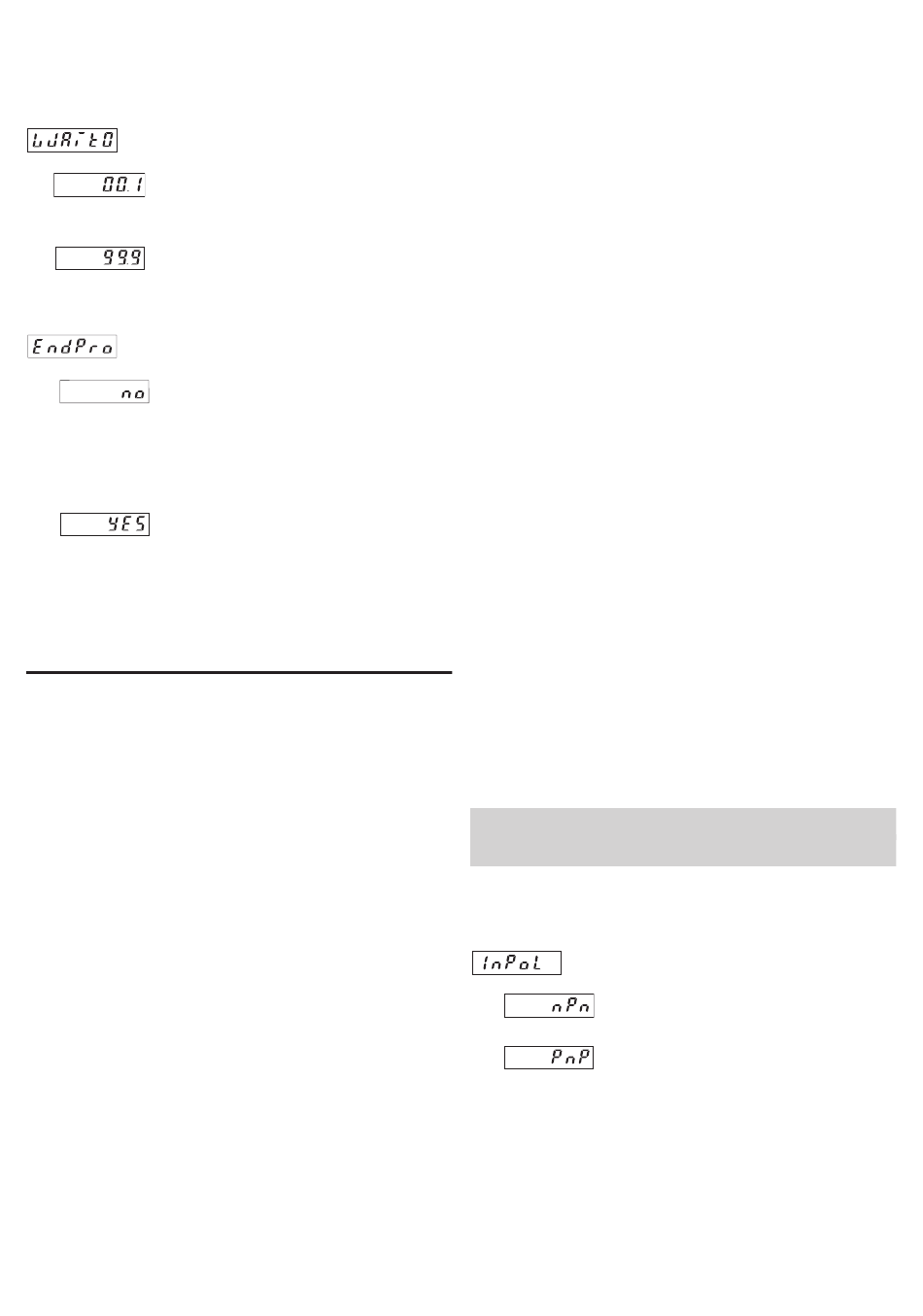

4.7 Attente maximale
Cette valeur indique combien de temps le
système doit attendre une impulsion, la mesure
étant en marche, avant d'afficher 0.
Attente maximale 00,1 s
(valeur minimum)
Attente maximale 99,9 s

4.8 Fin de la programmation

La programmation est exécutée
encore une fois. Les valeurs in-
troduites peuvent être vérifiées
et modifiées.
La programmation est
terminée et les valeurs intro-
duites sont prises en compte
comme nouveaux paramètres.
L'appareil est alors prêt à fonc-
tionner.

Compteur de temps CODIX 543

(CODIX 544: Mode compteur de temps)
1. Description
• Compteur de temps à 6 décades avec fonction
SET/RESET de prépositionement
• Affichage par LED rouges, hauteur 14 mm
• Plage d'affichage de 0 à 999 999
• Suppression des zéros de tête.
• Indication de fonctionnement : le point décimal
de la décade la plus faible clignote lorsque la
mesure de temps est active.
• Programmation par deux touches sur la face
avant
• Programmation guidée par des messages sur
l'affichage
• Modes de mesure de temps
– Mesure de temps si INP B n'est pas activé
(GAtE.Lo)
– Mesure de temps si INP B est activé "GAtE.hi"
– Marche/arrêt de la mesure de temps par
le front INP B "Inb.Inb
– Marche de la mesure par le front INP A, arrêt
8
de la mesure par le front INP B (InA.Inb)
• Plages de mesure de temps : h; min; s; h.min.s
• Avec l'alimentation AC : tension d'alimentation
du capteur 24 V DC ±15 %/100 mA
• Sortie par optocoupleur en option
2. Entrées
INP A
Entrée de "marche" (en fonction du type d'en-
trée)
INP B
Entrée marche/arrêt ou entrée porte
(en fonction du type d'entrée)
Entrée SET/RESET
Entrée de prépositionnement dynamique couplée
en parallèle avec la touche SET/RESET. Règle
le compteur à la valeur de prépositionnement dé-
finie.

3. Sortie par optocoupleur

Lorsque le compteur est activé, cette sortie est
alternativement activée et désactivée à une fré-
quence de 1 Hz.

4. Routine de programmation

Les paramètres réglables de l'appareil sont in-
diqués ci-dessous dans l'ordre de leur apparition
sur l'affichage. L'appareil est donc entièrement
programmé après un cycle de programmation.
Les premières valeurs indiquées correspondent
au réglage d'usine.
4.1 Polarité des entrées
npn : commutation à 0 V
pnp : commutation à +U
(en option)
B
