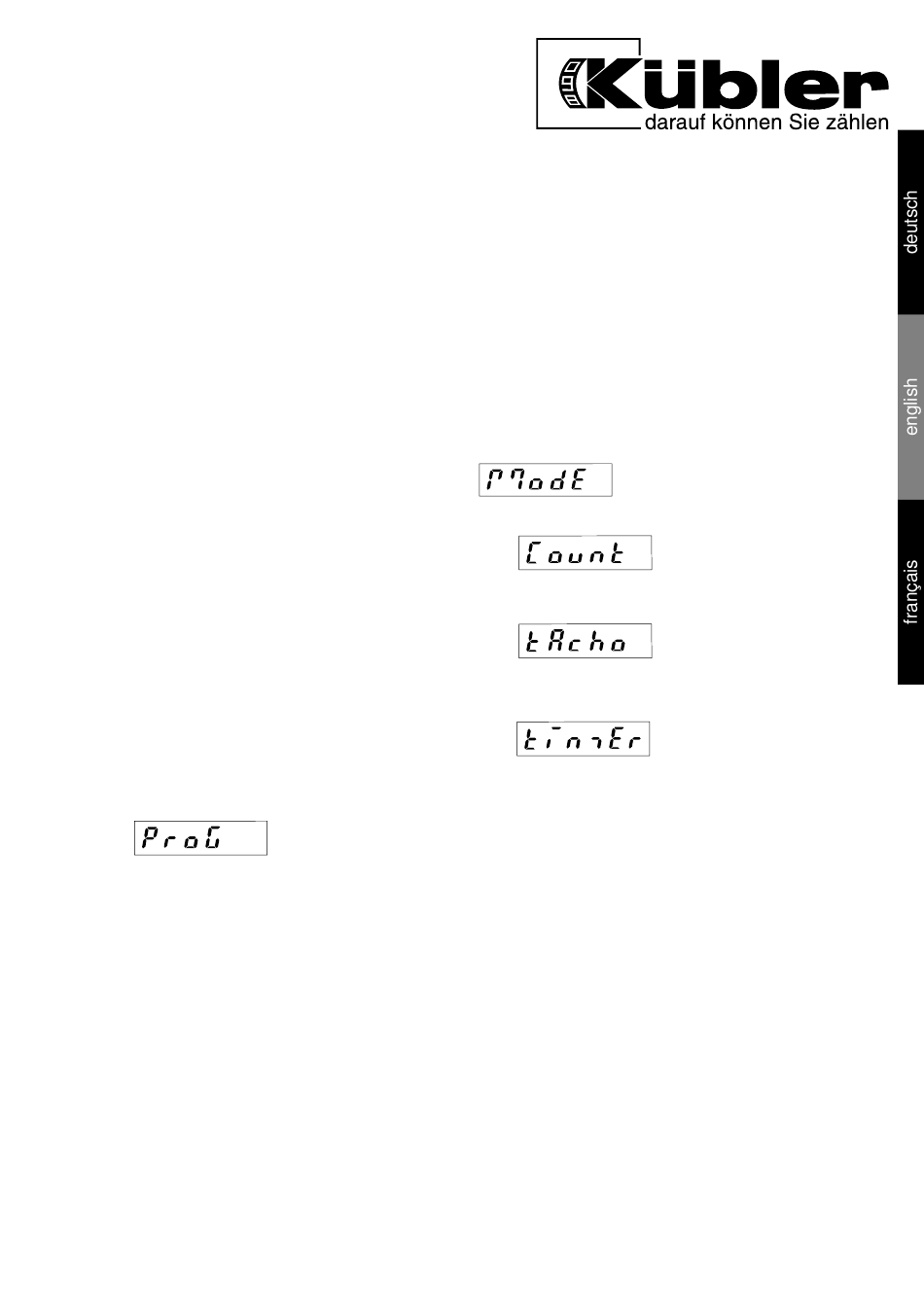

Bedienungsanleitung
Elektronische Anzeigezähler
CODIX 541, 542, 543

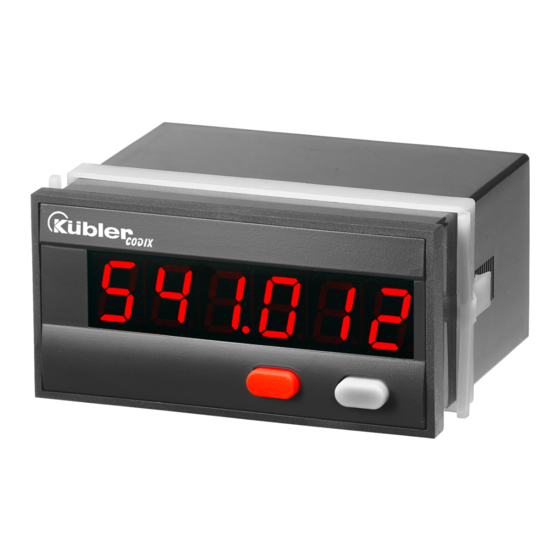

CODIX 541
Bitte beachten: Lesen Sie zuerst Abschnitt 2 bei
CODIX 544 und fahren Sie dann auf Seite 2 fort.
CODIX 542
Bitte beachten: Lesen Sie zuerst Abschnitt 2 bei
CODIX 544 und fahren Sie dann auf Seite 4 fort.
CODIX 543
Bitte beachten: Lesen Sie zuerst Abschnitt 2 bei
CODIX 544 und fahren Sie dann auf Seite 6 fort.
CODIX 544
1. Beschreibung
Die Ausführung CODIX 544 ist ein Universalgerät.
Sie verhält sich je nach eingestellter Grund-
betriebsart wie
• der Impulszähler CODIX 541 (ab Seite 2) oder
• der Frequenzzähler CODIX 542 (ab Seite 4) oder
• der Zeitzähler CODIX 543 (ab Seite 6)
2. Einstellung der Betriebs-
parameter
a. Beide Tasten auf der Vorderseite gedrückt
halten und Spannungsversorgung einschalten.
b. Auf dem Display erscheint
c. Sobald die Tasten losgelassen werden, er-
scheint im sekündlichen Wechsel der Menütitel
und die aktuelle Menüpunkteinstellung. Nach
Betätigen einer Taste wird nur noch die Menü-
punkteinstellung angezeigt.
d. Durch Drücken der rechten Taste wird die
Menüpunkteinstellung jeweils um einen Wert
weitergeschaltet.
Wenn Zahlenwerte eingegeben werden sollen
(z.B. bei der Faktoreinstellung), wird mit der
linken Taste zunächst die Dekade angewählt
und dann mit der rechten der Wert eingestellt.
e. Umschalten auf den nächsten Menüpunkt
durch gedrückt halten der linken Taste und
betätigen der rechten Taste.
f. Der jeweils letzte Menütitel "EndPro" ermöglicht
durch Anwahl von "Yes" das Verlassen des
und
544
R.600.017
Programmiermenüs und die Übernahme (Spei-
cherung) der neuen Werte. Wird "No" ange-
wählt, beginnt die Programmierroutine von
vorne, wobei die zuletzt eingestellten Werte
zunächst erhalten bleiben. Diese können nun
nochmals verändert oder kontrolliert werden.
3. Programmierroutine
Der erste Menüpunkt ist die Auswahl der Grund-
betriebsart. Diese legt die Funktionen des Gerä-
tes fest.
Betriebsart Impulszähler.
Weiter unter 3. bei
CODIX 541 auf Seite 2
Betriebsart Frequenz-
zähler. Weiter unter 3. bei
CODIX 542 auf Seite 4
Betriebsart Zeitzähler.
Weiter unter 3. bei
CODIX 543 auf Seite 6
1
