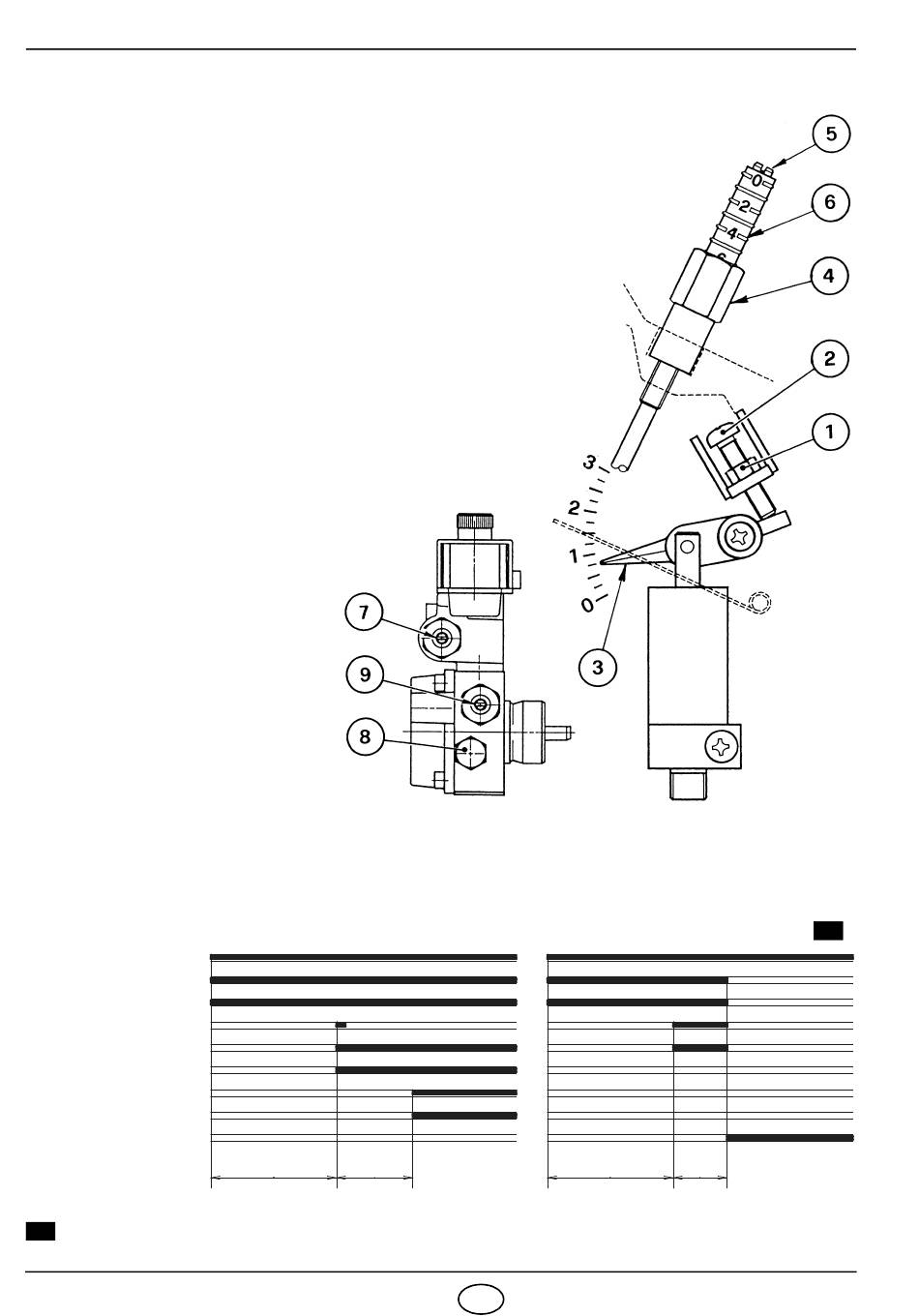

4.5 POMPDRUK EN LUCHTDEBIET

REGELING 1ste VLAMGANG
REGELING LUCHTKLEP
De moer (1) losdraaien, de schroef (2) draaien tot het merkteken (3)
de ideale standbereikt. Blokkeer daarna de moer (1), (zie fig. 14).
REGELING OLIEDRUK
De druk werd in de fabriek afgesteld op 9 bar.
Voor aanpassing van de druk volstaat het de schroef (7) te draaien.
De manometer om de druk te controleren moet op de plaats van de
stop (8) worden gemonteerd, (zie fig. 15).
REGELING 2de VLAMGANG
REGELING LUCHTKLEP
De moer (4) losdraaien, de schroef (5)
draaien tot het merkteken (5) de ideale
stand bereikt. Blokkeer daarna de
moer (4), (zie fig. 14).
REGELING OLIEDRUK
De druk werd in de fabriek afgesteld
op 14 bar.
Voor aanpassing van de druk volstaat
het de schroef (9) te draaien.
De manometer om de druk te controle-
ren moet op de plaats van de stop (8)
worden gemonteerd, (zie fig; 15).
Bij stilstand van de brander, sluit de
luchtklep zich automatisch tot een
onderdruk in de schouw van max.
0,5 mbar

4.6 STARTPROGRAMMA

Therm. 1 ste vlamgang
Therm. 2 de vlamgang
Motor
Ontstekingstransfo
Klep 1 ste vlamgang
Vlam 1 ste vlamgang
Klep 2 de vlamgang
Vlam 2d e vlamgang
Vergrendeling
C
Aangeduid door de LED (controlelamp) op de bedienings- en controledoos (4, fig. 1, blz. 1).
1914
Normaal
÷
~
12s
3
28s
Fig. 15
In veiligheid (vergrendeling)
bij gebrek aan ontsteking
~
12s
8
NL
Fig. 14
5s
S7064
C
D6040
