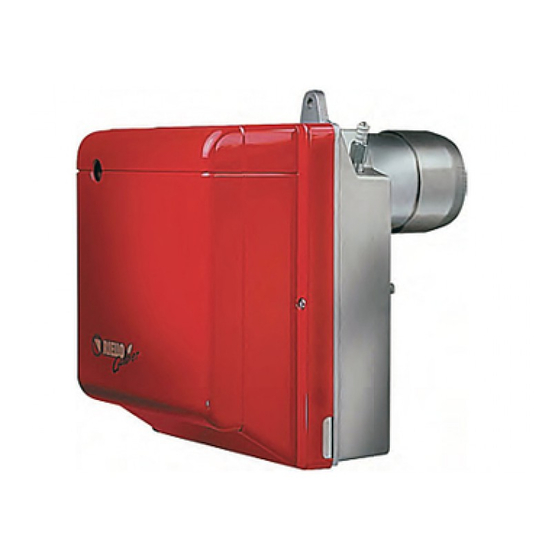

Riello RG5S Manuel D'entretien

Masquer les pouces Voir aussi pour RG5S:
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

Liens rapides

Télécharger ce manuel

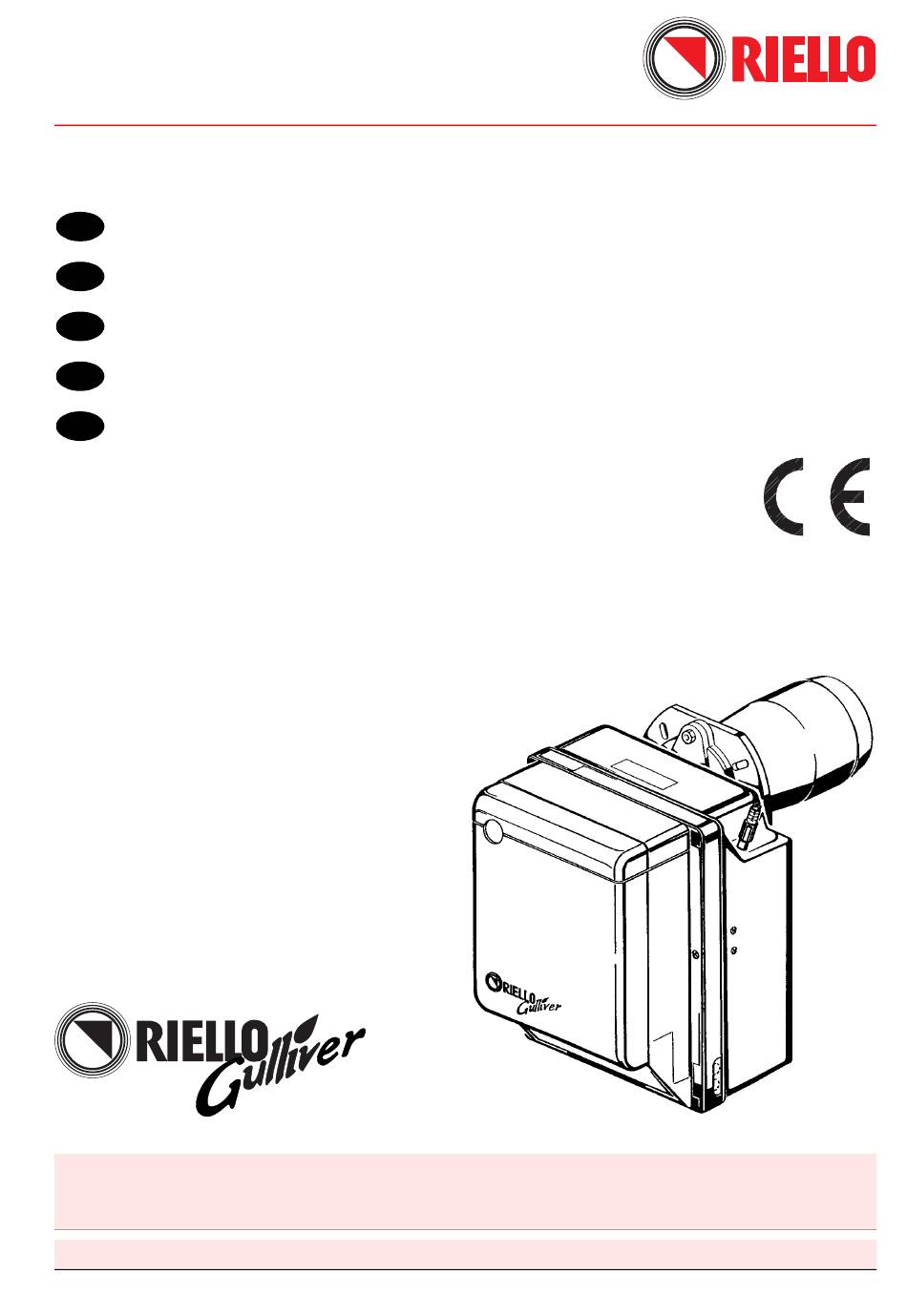

Istruzioni per installazione, uso e manutenzione
Montage und Bedienungsanleitung
Manuel d'entretien
Installation, use and maintenance instructions
Installatie-, gebruiks- en onderhoudsvoorschriften
Bruciatore di gasolio
I
Öl-Gebläsebrenner
D
Brûleur fioul domestique
F
Light oil burner
GB
Stookoliebrander
NL
Funzionamento monostadio
Einstufiger Betrieb
Fonctionnement à 1 allure
One stage operation
Eentrapsbrander
CODICE
CODE
3739900
MODELLO - MODELL
MODELE - MODEL
RG5S
TIPO - TYP
TYPE
399 T1
2902788 (3)

Publicité

Table des Matières
loading

Manuels Connexes pour Riello RG5S

Sommaire des Matières pour Riello RG5S

  • Page 1 Bruciatore di gasolio Öl-Gebläsebrenner Brûleur fioul domestique Light oil burner Stookoliebrander Funzionamento monostadio Einstufiger Betrieb Fonctionnement à 1 allure One stage operation Eentrapsbrander CODICE MODELLO - MODELL TIPO - TYP CODE MODELE - MODEL TYPE 3739900 RG5S 399 T1 2902788 (3)
  • Page 2 CE, ed è prodotta e messa in cir- colazione in conformità alle richieste definite nel D.L. dell'8 gennaio 2004. Tipo di prodotto: Bruciatore di gasolio Modello: RG5S – 399T1 Norma applicata: EN 267 e A.R. del 8 gennaio 2004 Organismo di controllo: TÜV Industrie Service GmbH TÜV SÜD Gruppe...

  • Page 3: Table Des Matières

    INDICE DESCRIZIONE DEL BRUCIATORE ..FUNZIONAMENTO ....1.1 Materiale a corredo ....4.1 Regolazione della combustione.

  • Page 4: Dati Tecnici

    DATI TECNICI 2.1 DATI TECNICI TIPO 399T1 ÷ ÷ Portata - Potenza termica 13,5 26,1 kg/h – 309,5 kW ÷ Combustibile Gasolio, viscosità 4 6 mm /s a 20°C ± Alimentazione elettrica Monofase, 50Hz 230 V Motore 1,9 A assorbiti – 2720 g/min –...

  • Page 5: Installazione

    INSTALLAZIONE L’INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E NORMATIVE LOCALI. 3.1 FISSAGGIO ALLA CALDAIA Inserire sulla flangia (1) la vite e i due dadi, (vedi fig. 3). Allargare, se necessario, i fori dello schermo isolante (4), (vedi fig. 4). Fissare alla portina della caldaia (3) la flangia (1) mediante le viti (5) e (se necessario) i dadi (2) interponendo lo schermo isolante (4), (vedi fig.

  • Page 6: Impianti Idraulici

    3.3 IMPIANTI IDRAULICI Fig. 7 ATTENZIONE: La pompa è predisposta per funzionamento bitubo. Per il funzio- namento monotubo è necessario svitare il perno (2), togliere la vite di by-pass (3), quindi riavvitare il perno (2) (vedi fig. 7). È necessario installare un filtro sulla linea di alimentazione del combustibile.

  • Page 7: Collegamenti Elettrici

    3.4 COLLEGAMENTI ELETTRICI NOTE: ATTENZIONE – Sezione dei conduttori: min. 1 mm . (Salvo diverse NON SCAMBIARE IL NEUTRO CON LA FASE indicazioni di norme e leggi locali). – I collegamenti elettrici eseguiti dall’installatore 50Hz 230V devono rispettare le norme vigenti nel paese. PE L (Vedi pag.

  • Page 8: Funzionamento

    FUNZIONAMENTO 4.1 REGOLAZIONE DELLA COMBUSTIONE In conformità con la Direttiva Rendimento 92/42/CEE, l’applicazione del bruciatore alla caldaia, la regolazione e il col- laudo, devono essere eseguiti nell’osservanza del manuale d’istruzione della caldaia stessa, compreso il controllo del- la concentrazione di CO e CO nei fumi, della loro temperatura e di quella media dell’acqua della caldaia.

  • Page 9: Regolazione Testa

    4.3 REGOLAZIONE TESTA (vedi fig. 12, pag 6) Dipende dalla portata del bruciatore e si esegue ruotando in senso orario o antiorario la vite di regolazione (6) fino a che la tacca incisa sulla staffa di regolazione (7) coincide con il piano esterno del gruppo portaugello (1). Nello schizzo, la testa è...

  • Page 10: Programma Di Avviamento

    REGOLAZIONE GRANDE FIAMMA (vedi fig. 14, pag. 7) REGOLAZIONE SERRANDA ARIA Allentare il dado (3), agire sulla vite (1) fino a portare l’indice (2) sulla posizione desiderata. Quindi bloccare il dado (3). REGOLAZIONE POMPA Viene tarata in fabbrica a 15 bar. Il manometro per il controllo della pressione va montato al posto del tappo (4, fig.

  • Page 11: Anomalie / Rimedi

    Il personale abilitato è quello avente i requisiti tecnico professionali indicati dalla legge 5 marzo 1990 n° 46. L’organizzazione commerciale RIELLO dispone di una capillare rete di agenzie e servizi tecnici il cui personale partecipa periodicamente a corsi di istruzione e aggiornamento presso il Centro di Formazione aziendale.

  • Page 12: Norme Generali Di Sicurezza

    7. NORME GENERALI DI SICUREZZA NORME GENERALI DI SICUREZZA PER L’INSTALLAZIONE, L’USO E LA MANUTENZIONE DEI BRUCIATORI DI COMBUSTIBILI LIQUIDI AD ARIA SOFFIATA A CUI DEVONO ATTENERSI L’INSTALLATORE, IL CONDUTTORE E L’UTENTE DELL’IMPIANTO TERMICO MANUALE D’ISTRUZIONE gato ad un efficace impianto di messa a terra, te all’interno della camera di combustione del gene- eseguito come previsto dalle norme vigenti.
  • Page 13 Baumuster entspricht und dass sie im Einklang mit den Anforderun- gen des K.E. vom 8. Januar 2004 hergestellt und in den Verkehr gebracht wird. Produktart: Öl-Gebläsebrenner Modell: RG5S – 399T1 Angewandte Norm: EN 267 und K.E. vom 8. Januar 2004 Kontrollorganismus: TÜV Industrie Service GmbH TÜV SÜD Gruppe...
  • Page 14 INHALT BESCHREIBUNG DES BRENNERS . . . BETRIEB ......1.1 Mitgeliefertes Zubehör ....4.1 Einstellung der Brennerleistung.

  • Page 15: Technische Merkmale

    TECHNISCHE MERKMALE 2.1 TECHNISCHE DATEN 399 T1 ÷ ÷ Durchsatz - Brennerleistung 13,5 26,1 kg/h – 309,5 kW ÷ Brennstoff Heizöl-EL, Viskosität 4 6 mm /s bei 20°C ± Stromversorgung Einphasig, 50Hz 230 V Motor Stromaufnahme 1,9 A – 2720 U/min – 288 rad/s 8 µF Kondensator...

  • Page 16: Installation

    INSTALLATION DIE INSTALLATION DES BRENNERS MUSS IN ÜBEREINSTIMMUNG MIT DEN ÖRTLICHEN GESETZEN UND VORSCHRIFTEN AUSGEFÜHRT WERDEN. 3.1 BRENNERMONTAGE Die Schraube und die beiden Muttern am Flansch (1) montieren, (siehe Abb. 3). Falls erforderlich, die Bohrungen der Isolierdichtung (4) erweitern, (siehe Abb. 4). Mit den Schrauben (5) und (falls erforderlich) den Muttern (2) den Flansch (1) an der Kesseltür (3) mit Isolierdichtung (4) montieren, (siehe Abb 2).

  • Page 17: Ölversorgungsanlage

    3.3 ÖLVERSORGUNGSANLAGE Abb. 7 WICHTIGER HINWEIS: Die Pumpe ist werksseitig für den Zweirohr-Betrieb eingerichtet. Wird ein Pumpen-Einrohrbetrieb für notwendig erachtet, so ist der Zapfen (2) zu lösen und die By-Pass Schraube (3) zu entfernen. Danach ist der Zapfen wieder einzuschrauben, (siehe Abb. 7). In der Brennstoff–Ansaugleitung muß...

  • Page 18: Elektrisches Verdrahtungsschema

    3.4 ELEKTRISCHES VERDRAHTUNGSSCHEMA ANMERKUNGEN: WICHTIGER HINWEIS – Leiterdurchmesser: min. 1 mm NULLEITER NICHT MIT DER PHASE VERWECHSELN (Außer im Falle anderslautender Angaben durch Normen und örtliche Gesetze). 50Hz 230V – Die vom Installateur ausgeführten elektri- PE L schen Verbindungen müssen den lokalen Bestimmungen entsprechen.

  • Page 19: Betrieb

    BETRIEB 4.1 EINSTELLUNG DER BRENNERLEISTUNG In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Brenners am Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung des Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO in den Abgasen, der Abgastemperatur und der mittleren Kesseltemperatur.

  • Page 20: Brennkopfeinstellung

    4.3 BRENNKOPFEINSTELLUNG, (siehe Abb. 12, Seite 6) Sie ist vom Öldurchsatz abhängig und wird ausgeführt, indem man die Einstellschraube (6) im Uhrzeiger- sinn oder entgegen dem Uhrzeigersinn soweit dreht, bis die auf der Einstellspindel markierte Raste (7) mit der Kante am Düsenstock (1) übereinstimmt. In der Abbildung ist der Brennkopf auf einen Durchsatz von 4,00 GPH bei 15 bar eingestellt.

  • Page 21: Betriebsablauf

    EINSTELLUNG DER VOLLAST, (siehe Abb. 14, Seite 7) LUFTKLAPPENEINSTELLUNG Die Kontermutter (3) lösen und durch Drehen der Schraube (1) die Anzeige (2) auf die gewünschte Stel- lung einstellen. Dann die Kontermutter (3) wieder festdrehen. PUMPENEINSTELLUNG Wird serienmäßig auf 15 bar eingestellt. Der Manometer zur Druckkontrolle wird anstatt des Verschlusses (4, Abb.

  • Page 22: Störungen / Abhilfe

    STÖRUNGEN / ABHILFE Nachfolgend finden Sie einige denkbare Ursachen und Abhilfemöglichkeiten für Störungen, die den Betrieb des Brenners beeinflussen oder einen nicht ordnungsgemäßen Betrieb des Brenners verursachen könnten. In den meisten Fällen führt eine Störung zum Aufleuchten der Kontrolleuchte in der Entstörtaste des Steu- ergeräts (3, Abb.
  • Page 23 CE, qu’il est fabriqué et mis en circula- tion conformément aux exigences définies dans l’A.R. du 8 janvier 2004. Type du produit: Brûleur fioul Modèle: RG5S – 399T1 Norme appliquée: EN 267 et A.R. du 8 janvier 2004 Organisme de contrôle: TÜV Industrie Service GmbH TÜV SÜD Gruppe...

  • Page 24: S7218

    SOMMAIRE DESCRIPTION DU BRULEUR ..FONCTIONNEMENT....4.1 Réglage de la combustion ... . 1.1 Matériel fourni .

  • Page 25: Donnees Techniques

    DONNEES TECHNIQUES 2.1 DONNEES TECHNIQUES TYPE 399 T1 ÷ ÷ Débit - Puissance thermique 13,5 26,1 kg/h – 309,5 kW ÷ Combustible Fioul domestique, viscosité 4 6 mm /s à 20°C ± Alimentation électrique Monophasée, 50Hz 230 V Moteur 1,9 A absorbés –...

  • Page 26: Installation

    INSTALLATION LE BRÛLEUR DOIT ÊTRE INSTALLÉ CONFORMÉMENT AUX LOIS ET AUX RÉGLEMENTATIONS LOCALES. 3.1 FIXATION A LA CHAUDIERE Insérer sur la bride (1) la vis et deux écrous, (voir fig. 3). Elargir, si nécessaire, les trous dans le joint isolant (4), (voir fig. 4). Fixer sur la plaque de la chaudière (3) la bride (1) par l’intermédiaire des vis (5) et (si nécessaire) des écrous (2) en interposant le joint isolant (4), (voir fig.

  • Page 27: Installation Hydraulique

    3.3 INSTALLATION HYDRAULIQUE Fig. 7 IMPORTANT: La pompe est prévue pour un fonctionnement en bitube. Pour le fonctionnement en mono-tube, il faut dévisser le rac- cord (2), enlever la vis de by-pass (3) et ensuite revisser le rac- cord (2), (voir fig. 7). Il est nécessaire d’installer un filtre sur la ligne d’alimentation du combustible.

  • Page 28: Raccordements Électriques

    3.4 RACCORDEMENTS ELECTRIQUES NOTES: ATTENTION – Section conducteurs: min. 1 mm NE PAS INVERSER LE NEUTRE AVEC LA PHASE (Sauf des indications différentes prévues par les normes et les lois locales). 50Hz 230V – Les branchements électriques exécutés par l’installateur doivent respecter le règle- PE L ment en vigueur dans le Pays.

  • Page 29: Fonctionnement

    FONCTIONNEMENT 4.1 REGLAGE DE LA COMBUSTION Conformément à la Directive rendement 92/42/CEE, suivre les indications du manuel de la chaudière pour monter le brûleur, effectuer le réglage et l’essai, contrôler la concentration de CO et CO , dans les fumées, leur température et celle moyenne de l’eau de la chaudière.

  • Page 30: Réglage Tête De Combustion

    4.3 REGLAGE TETE DE COMBUSTION, (voir fig. 12, page 6) Est en fonction du débit du brûleur et on l’obtient en tournant la vis (6) jusqu’à ce que l’index sur la tige de réglage (7) concorde avec le plan (1) sur le groupe porte gicleur (1). Dans le dessin la tête est reglée pour un débit de 4,00 GPH à...

  • Page 31: Programme De Mise En Marche

    REGLAGE GRANDE FLAMME, (voir fig. 14, page 7) REGLAGE VOLET D’AIR Desserrer l’écrou (3), tourner la vis (1) jusqu’à porter l’index (2) dans la position désirée. Enfin, bloquer l’écrou (3). REGLAGE POMPE Elle est réglée à 15 bar en usine. Le manomètre pour le contrôle de la pression doit être monté...

  • Page 32: Pannes / Remedes

    PANNES / REMEDES La liste ci-dessous donne un certain nombre de causes d’anomalies et leurs remèdes. Problèmes qui se traduisent par un fonctionnement anormal du brûleur. Un défaut, dans la grande majorité des cas, se traduit par l'allumage du signal sur le bouton de réarme- ment manuel de la boîte de commande et de contrôle (3, fig.
  • Page 33 EC declaration of conformity, and is produced and distributed in conformity with the requirements laid down in Italian Law Decree (D.L.) dated 8 January 2004. Product type: Light oil burner Model: RG5S – 399T1 Standard applied: EN 267 e A.R. del 8 gennaio 2004 Control body: TÜV Industrie Service GmbH TÜV SÜD Gruppe...
  • Page 34 INDEX BURNER DESCRIPTION ... . WORKING ..... . . 1.1 Burner equipment ....4.1 Combustion adjustment.

  • Page 35: Technical Data

    TECHNICAL DATA 2.1 TECHNICAL DATA TYPE 399 T1 – – Output - Thermal power 13.5 26.1 kg/h 309.5 kW Fuel Light oil, viscosity 4 – 6 mm /s at 20 °C ± Electrical supply Single phase, 50Hz 230 V Motor Run current 1.9 A –...

  • Page 36: Installation

    INSTALLATION THE BURNER MUST BE INSTALLED IN CONFORMITY WITH LEGISLATION AND LOCAL STANDARDS. 3.1 BOILER FIXING Put on the flange (1) the screw and two nuts, (see fig. 3). Widen, if necessary, the insulating gasket holes (4), (see fig. 4). Fix the flange (1) to the boiler door (3) using screws (5) and (if necessary) the nuts (2) interposing the insulating gasket (4), (see fig.

  • Page 37: Hydraulic Systems

    3.3 HYDRAULIC SYSTEMS Fig. 7 WARNING: The pump is designed to allow working with two pipes. In order to obtain one pipe working it is necessary to unscrew the pin (2), remove the by-pass screw (3) and then screw again the pin (2), (see fig.

  • Page 38: Electrical Wiring

    3.4 ELECTRICAL WIRING NOTES: WARNING – Wires of min. 1 mm section. DO NOT EXCHANGE NEUTRAL WITH PHASE (Unless requested otherwise by local standards and legislation). 50Hz 230V – The electrical wiring carried out by the installer must be in compliance with the rules in force in PE L the Country.

  • Page 39: Working

    WORKING 4.1 COMBUSTION ADJUSTMENT In conformity with Efficiency Directive 92/42/EEC the application of the burner on the boiler, adjustment and testing must be carried out observing the instruction manual of the boiler, including verification of the CO and CO concentration in the flue gases, their temperatures and the average temperature of the water in the boiler. To suit the required appliance output, choose the proper nozzle and adjust the pump pressure, the setting of the combustion head, and the air damper opening in accordance with the following schedule.

  • Page 40: Combustion Head Setting

    4.3 COMBUSTION HEAD SETTING, (see fig. 12, page 6) It depends on the output of the burner and is carried out by rotating clockwise or counterclockwise the setting screw (6) until the set-point marked on the regulating rod (7) is level with the outside plane of the nozzle-holder assembly (1).

  • Page 41: Burner Start-Up Cycle

    HIGH-FLAME SETTING, (see fig. 14, page 7) AIR-DAMPER ADJUSTMENT Loosen the nut (3), turn the screw (1), until the indicator (2) is in the required position. Then, lock the nut (3). PUMP-ADJUSTMENT This is set at 15 bar at the factory. The pressure gauge must be mounted in place of plug (4, fig.

  • Page 42: Faults / Solutions

    FAULTS / SOLUTIONS Here below you can find some causes and the possible solutions for some problems that could cause a fail- ure to start or a bad working of the burner. A fault usually makes the lock-out lamp light which is situated inside the reset button of the control box (3, fig.
  • Page 43 CE-verklaring van overeenstemming, geprodu- ceerd en verdeeld volgens de eisen van het K.B. van 08 januari 2004. Type produkt: Stookoliebrander Model: RG5S – 399T1 Toegepaste norm: EN 267 en K.B.. van 8 januari 2004 Keuringsorganisme: TÜV Industrie Service GmbH TÜV SÜD Gruppe...

  • Page 44: S7218

    INHOUD BESCHRIJVING BRANDER ..WERKING......1.1 Geleverd materiaal....4.1 Regeling verbranding .

  • Page 45: Technische Gegevens

    TECHNISCHE GEGEVENS 2.1 TECHNISCHE GEGEVENS TYPE 399 T1 ÷ ÷ Oliedebiet - Thermisch vermogen 13,5 26,1 kg/h – 309,5 kW ÷ Brandstof Stookolie, viscositeit 4 6 mm /s bij 20 °C ± Elektrische voeding Monofasig, 50Hz 230 V Motor Opgenomen stroom 1,9 A – 2720 t/min –...

  • Page 46: Installatie

    INSTALLATIE DE BRANDER MOET GEÏNSTALLEERD WORDEN VOLGENS DE PLAATSELIJK GELDENDE WETTEN EN NORMEN. 3.1 BEVESTIGING OP DE KETEL Schroef en twee moeren in de flens (1) aanbrengen, (zie fig. 3). Indien nodig, de gaten in de flensdichting (4) vergroten, (zie fig. 4). Bevestig de flens (1) op de ketelplaat (3) met behulp van de schroeven (5) en (indien nodig) de moeren (2) en voeg de flensdichting (4) ertussen, (zie fig.

  • Page 47: Hydraulische Installatie

    3.3 HYDRAULISCHE INSTALLATIE Fig. 7 OPGELET: De pomp is voorzien voor een installatie met twee leidingen. Draai bij één leiding de koppeling van de terugloopleiding (2) los, verwijder de by-pass schroef (3) en draai de koppeling (2) opnieuw aan, (zie fig. 7). Het is noodzakelijk een filter te plaatsen op de voedingslijn van de brandstof.

  • Page 48: Elektrische Aansluitingen

    3.4 ELEKTRISCHE AANSLUITINGEN NOOT: OPGELET – Doorsnede geleiders: min. 1 mm NULLEIDER EN FASE NIET OMWISSELEN (Mits anders voorgeschreven door plaatselijke normen en wetten). 50Hz 230V – De elektrische aansluitingen die de installateur uit- voert dienen te voldoen aan de wetgeving terzake PE L in het betrokken land.

  • Page 49: Werking

    WERKING 4.1 REGELING VERBRANDING Conform de Richtlijn Rendement 92/42/EEG, moeten de montage van de brander op de ketel, de regeling en de testen worden uitgevoerd volgens de handleiding van de ketel. Hieronder valt ook de controle van de CO en CO in de rookgassen, de temperatuur van de rookgassen en de gemiddelde temperatuur van het water van de ketel.

  • Page 50: Afstelling Branderkop

    AFSTELLING BRANDERKOP, (zie fig. 12, blz. 6) De branderkop wordt geregeld in functie van het branderdebiet door te draaien aan de schroef (6) tot het merkteken op de regelstang (7) overeenstemt met het plan (1) van de verstuiverhoudergroep. Op de tekening hiernaast is de branderkop afgesteld voor een debiet van 4,00 GPH bij 15 bar. De regelstang (7) staat in stand 2 zoals aangegeven in de tabel.

  • Page 51: Startprogramma

    AFSTELLING GROTE VLAM , (zie fig 14, blz. 7) AFSTELLING LUCHTKLEP Schroef de moer (3) los, draai de schroef (1) tot de wijzer (2) in de gewenste stand komt. Blokkeer de moer (3). AFSTELLING POMP De pomp is in de fabriek afgesteld op 15 bar. De manometer voor de controle van de druk moet worden gemonteerd op de plaats van de stop (4, fig.

  • Page 52: Defecten / Oplossingen

    DEFECTEN / OPLOSSINGEN Hieronder vindt u een lijst met mogelijke defecten en oplossingen. Alle problemen geven aanleiding tot een abnormale werking van de brander. In de meeste gevallen gaat bij een probleem het lampje branden van de manuele herbewapeningsknop van de controle- en bedieningsdoos (3, fig.
  • Page 56 RIELLO S.p.A. I-37048 San Pietro di Legnago (VR) Tel.: +39.0442.630111 http:// www.riello.it...
