Istruzioni per installazione, uso e manutenzione
Installations-, Bedienungs- und Wartungsanleitung
Instructions pour l'installation, l'utilisation et l'entretien
Installation, use and maintenance instructions
Handleiding voor installatie, gebruik en onderhoud
Oδηγίες εγκατάστασης, χρήσης και συντήρησης

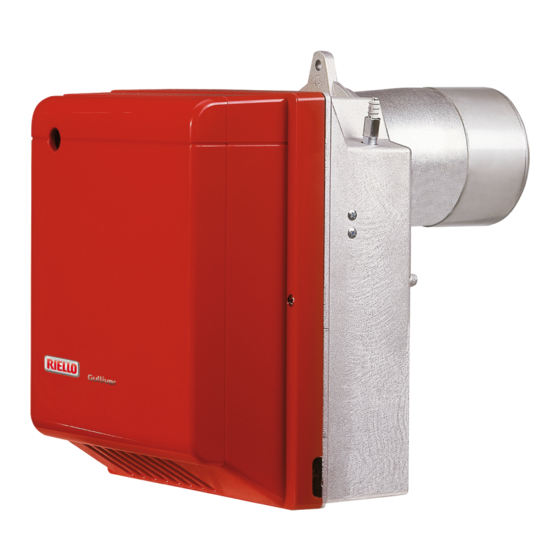

Bruciatore di gasolio
I
Öl-Gebläsebrenner
D
Brûleur fioul domestique
F
Light oil burner
GB
Stookoliebrander
NL
Καυστήρα Πετρελαίου
GR
Funzionamento monostadio
Einstufiger Betrieb
Fonctionnement à 1 allure
One stage operation
Eentrapsbrander
Μονοβάθµιοι
CODICE - CODE
ΚΩ∆ΙΚΟΣ
3737750 - 3737753
MODELLO - MODEL - MODELE
MODEL - ΜΟΝΤΕΛΟ
RG2
TIPO - TYPE
ΤΥΠΟΣ
377 T1
2902306 (11) - 05/2016
Publicité
Chapitres
Table des Matières
Manuels Connexes pour Riello RG2
Sommaire des Matières pour Riello RG2
- Page 1 Istruzioni per installazione, uso e manutenzione Installations-, Bedienungs- und Wartungsanleitung Instructions pour l'installation, l'utilisation et l'entretien Installation, use and maintenance instructions Handleiding voor installatie, gebruik en onderhoud Oδηγίες εγκατάστασης, χρήσης και συντήρησης Bruciatore di gasolio Öl-Gebläsebrenner Brûleur fioul domestique Light oil burner Stookoliebrander Καυστήρα...
- Page 2 RIELLO S.p.A. Indirizzo: Via Pilade Riello, 7 37045 Legnago (VR) Prodotto: Bruciatore di gasolio Modello: RG2 - RG2 TL Questi prodotti sono conformi alle seguenti Norme Tecniche: EN 267 EN 292 e secondo quanto disposto dalle Direttive Europee: 92/42/CEE Direttiva Rendimenti...
-
Page 3: Table Des Matières
INDICE DESCRIZIONE DEL BRUCIATORE ..FUNZIONAMENTO ....1.1 Materiale a corredo ....4.1 Regolazione della combustione. -
Page 4: Dati Tecnici
DATI TECNICI 2.1 DATI TECNICI TIPO 377 T1 ÷ ÷ Portata – Potenza termica 10 kg/h – 119 kW ÷ Combustibile Gasolio, viscosità 4 6 mm /s a 20 °C ± Alimentazione elettrica Monofase, 50Hz 230 V Motore 0,9 A assorbiti – 2720 g/min –... -
Page 5: Installazione
INSTALLAZIONE L’INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E NORMATIVE LOCALI. 3.1 FISSAGGIO ALLA CALDAIA Inserire sulla flangia (1) la vite e i due dadi, (vedi fig. 3). ➤ Allargare, se necessario, i fori dello schermo isolante (5). ➤... -
Page 6: Impianti Idraulici
3.3 IMPIANTI IDRAULICI ATTENZIONE: Fig. 5 ■ La pompa è predisposta per funzionamento bitubo. Per il funzionamento monotubo è necessario svitare il tappo di ritorno (2), togliere la vite di by-pass (3) e quindi riavvitare il tappo (2), (vedi fig. 5). ■... -
Page 7: Collegamenti Elettrici
3.4 COLLEGAMENTI ELETTRICI NOTE: ATTENZIONE – Sezione dei conduttori: min. 1 mm NON SCAMBIARE IL NEUTRO CON LA FASE (Salvo diverse indicazioni di norme e leggi locali). – I collegamenti elettrici eseguiti dall’installatore de- 50Hz 230V vono rispettare le norme vigenti nel paese. PE L COLLAUDO Verificare l’arresto del bruciatore aprendo i... -
Page 8: Funzionamento
FUNZIONAMENTO 4.1 REGOLAZIONE DELLA COMBUSTIONE In conformità con la Direttiva Rendimento 92/42/CEE, l’applicazione del bruciatore alla caldaia, la regola- zione e il collaudo, devono essere eseguiti nell’osservanza del manuale d’istruzione della caldaia stessa, compreso il controllo della concentrazione di CO e CO nei fumi, della loro temperatura e di quella media dell’acqua della caldaia. -
Page 9: Regolazione Elettrodi
Fig. 11 Fig. 11 Estrarre il gruppo portaugello (1) dopo aver ➤ allentato le viti (2), svitato il dado (3), sfilato i cavetti (4) dall’apparecchiatura e la fotoresi- stenza (6). Sfilare i cavetti (4) dagli elettrodi, estrarre dal ➤ gruppo portaugello (1) il gruppo supporto eli- (10) dopo aver allentato la vite (3, fig. -
Page 10: Regolazione Testa
4.5 REGOLAZIONE TESTA (vedi fig. 11, pag. 7) Dipende dalla portata del bruciatore e si esegue ruotando in senso orario o antiorario la vite di regolazione (5) fino a che la tacca incisa sulla staffa di regolazione (9) coincide con il piano esterno del gruppo portaugello (1). -
Page 11: Anomalie / Rimedi
ANOMALIE / RIMEDI Si elencano alcune cause e i possibili rimedi a una serie di anomalie che potrebbero verificarsi e portare ad un mancato o non regolare funzionamento del bruciatore. Un’anomalia, nel funzionamento nella maggior parte dei casi, porta alla accensione della segnalazione all’interno del pulsante di sblocco dell’apparecchiatura di comando e controllo (3, fig. - Page 12 EN 267 und A.R. vom 8. Januar 2004 - 17. Juli 2009 Messwerte: CO max: 4 mg/kWh NOx max: 158 mg/kWh Legnago, 01.12.2015 Generaldirektor Leiter der Abteilung Forschung und Entwick- RIELLO S.p.A. - Geschäftsleitung Brenner lung RIELLO S.p.A. - Geschäftsleitung Brenner Ing. U. Ferretti Ing. F. Comencini 2306...
