3.

INSTALLAZIONE

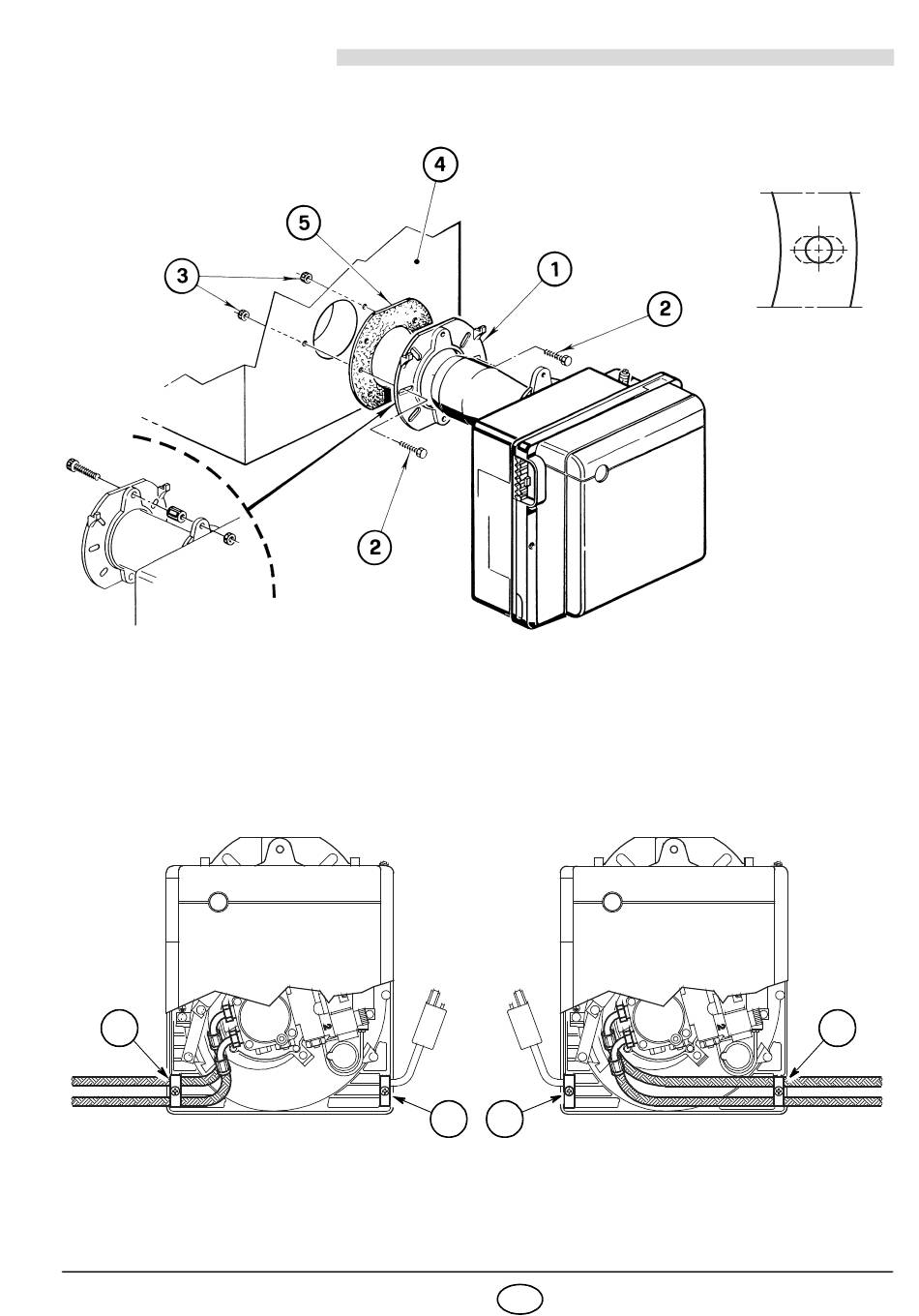

3.1 FISSAGGIO ALLA CALDAIA

Fig. 2
Fig. 3
■ Inserire sulla flangia (1) la vite e i due dadi, (vedi fig. 3).
■ Allargare, se necessario, i fori dello schermo isolante (5), (vedi fig. 4).
■ Fissare alla portina della caldaia (4) la flangia (1) mediante le viti (2) e (se necessario) i dadi (3)
interponendo lo schermo isolante (5), (vedi fig. 2).

3.2 ALIMENTAZIONE DEL COMBUSTIBILE

1
Il bruciatore è predisposto per ricevere i tubi di alimentazione del gasolio da entrambi i lati.
A seconda che l'uscita dei tubi avvenga a destra o a sinistra del bruciatore si dovranno invertire sia la
piastrina di fissaggio (1) che il pressacavo (2), (vedi fig. 5).
1914
Fig. 5
2 2
3 I
Fig. 4
D5012
S7209
1
D5712
