4.5 PUMPENDRUCK UND LUFTDURCHSATZ

■
EINSTELLUNG 1. STUFE

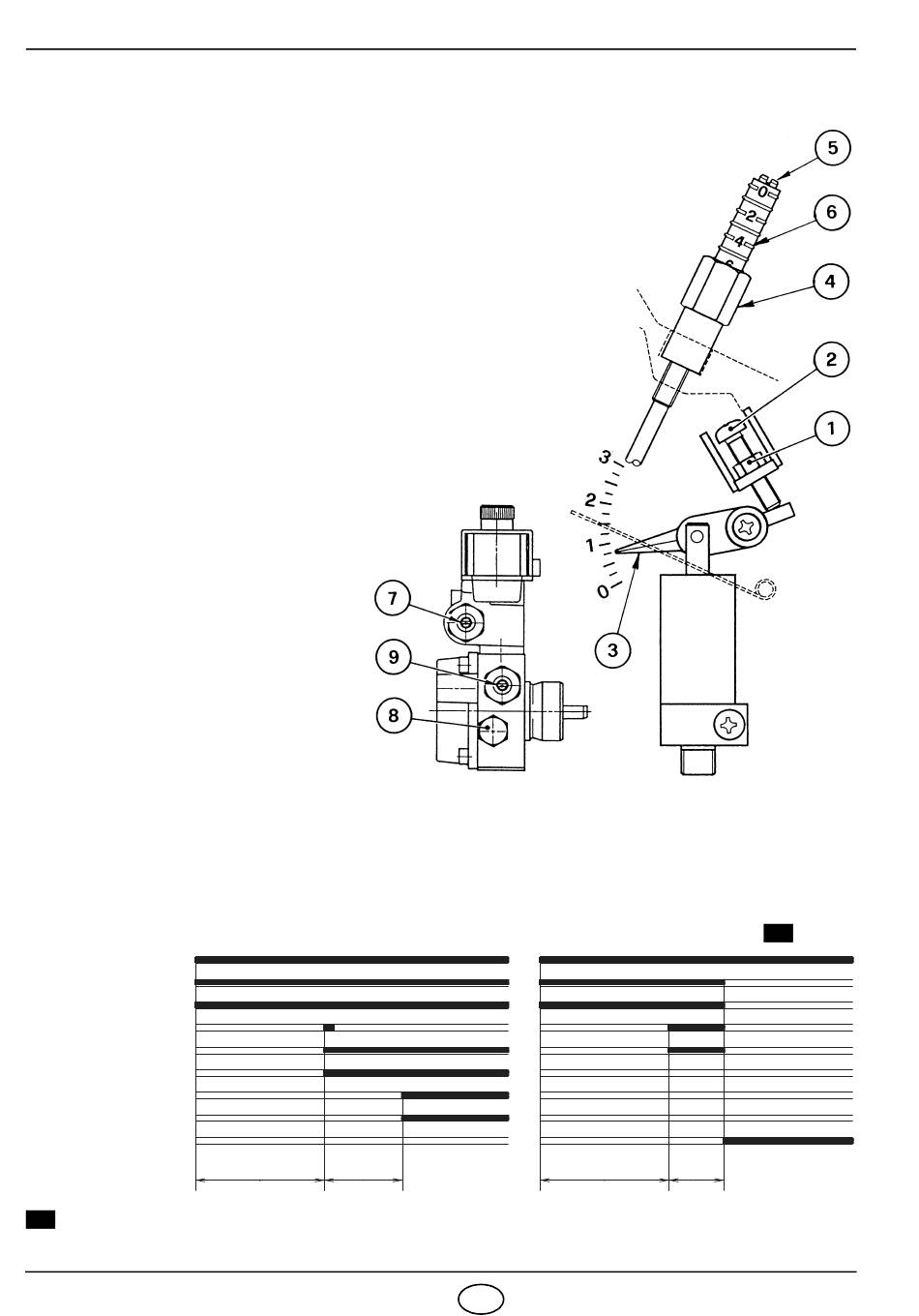

LUFTKLAPPENEINSTELLUNG
Die Kontermutter (1) lösen und durch Drehen der Schraube (2)
den Zeiger (3) auf die gewünschte Stellung einstellen.
Dann die Kontermutter (1) wieder festdrehen, (siehe Abb. 14).
DRUCKEINSTELLUNG
Wird werksseitig auf 9 bar eingestellt.
Druckänderung an Stellschraube (7) vornehmen.
Der Manometer zur Druckkontrolle wird an Pos. (8) montiert,
(siehe Abb. 15).
■
EINSTELLUNG 2. STUFE
LUFTKLAPPENEINSTELLUNG
Die Kontermutter (4) lösen und durch
Drehen der Schraube (5) den Zeiger (6)
auf die gewünschte Stellung einstellen.
Dann die Kontermutter (4) wieder fest-
drehen, (siehe Abb. 14).
DRUCKEINSTELLUNG
Wird werksseitig auf 14 bar eingestellt.
Druckänderung an Stellschraube (9)
vornehmen.
Der Manometer zur Druckkontrolle wird
an Pos. (8) montiert, (siehe Abb. 15).
Bei Brennerstillstand schließt die Luft-
klappe automatisch, bis zu einem max.
U n t e r d r u c k i m S c h o r n s t e i n v o n
0,5 mbar

4.6 BETRIEBSABLAUF

Normal
1. Stufe Thermostat
2. Stufe Thermostat
Motor
Zündtransformator
1. Stufe Ventil
1. Stufe Flamme
2. Stufe Ventil
2. Stufe Flamme
Störlampe
C
Wird durch die Kontrollampe am Steuer- und Überwachungsgerät signalisiert (4, Abb. 1, S. 1).
1914
÷
~
12s 3 28s
Abb. 15
Störabschaltung
wegen Nichtzündung
~
12s
8 D
Abb. 14
C
5s
