Alignement horizontal de l'arbre
Entrer les dimensions
Entrer les dimensions suivant la Figure 7-6 :
1
2
3
4
5

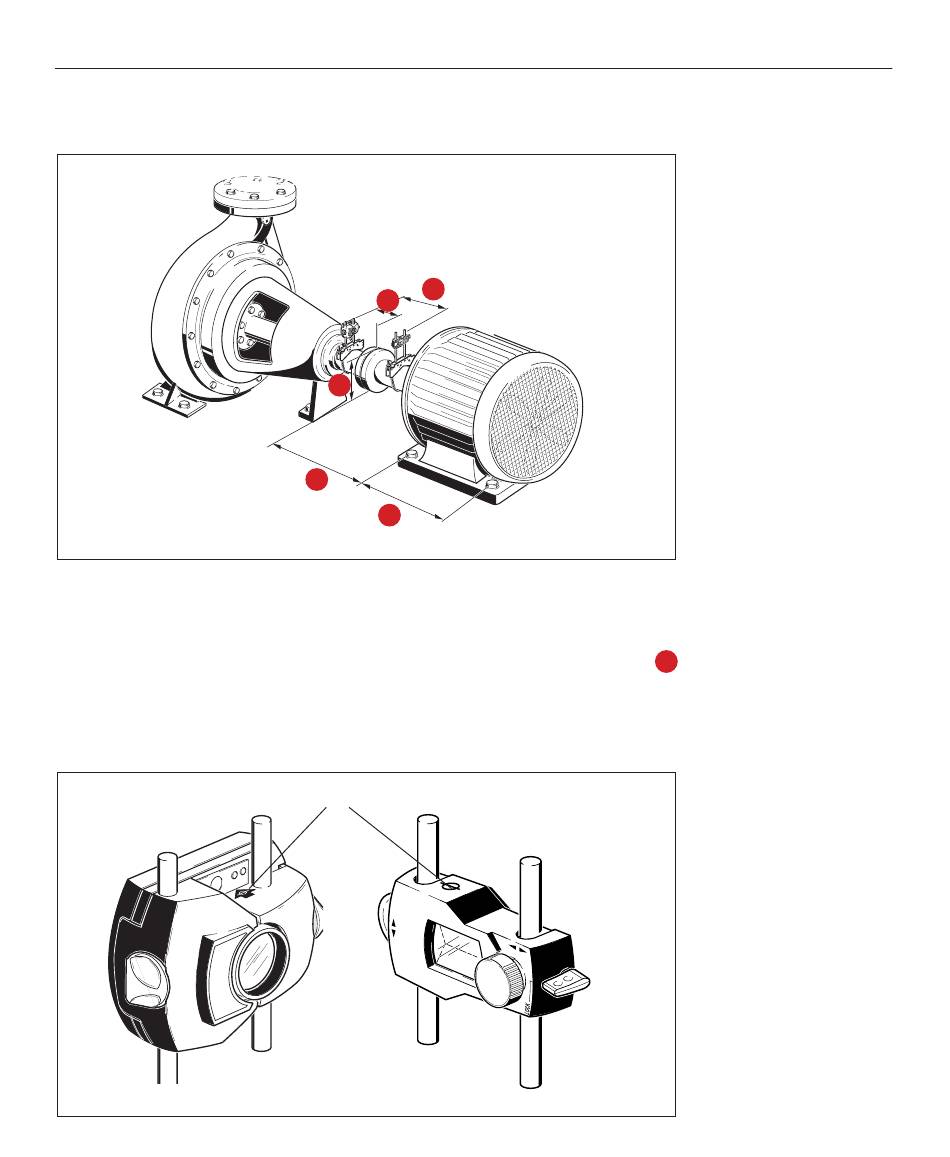

Figure 7-6. Les dimensions à saisir sont notamment
Capteur-prisme 1
Il s'agit de la distance entre les repères situés en haut du capteur et le prisme
(voir la Figure 7-7). Cette dimension se détermine en mesurant la distance entre
le centre du prisme et les montants de support du capteur.
Repère de distance
55
Figure 7-7. Repère de distance sur le capteur et le prisme
