Mode d'emploi
Prisme
Le prisme est monté sur l'arbre ou sur l'accouplement solide de la machine à
déplacer. Il réfléchit le faisceau laser dans le détecteur de position lorsque les
arbres sont pivotés. Le levier de blocage se retourne en position horizontale,
face vers l'avant, afin de retenir le prisme sur les montants du support. Le prisme
peut être réglé en changeant sa position verticale et son angle horizontal (à l'aide
des vis à serrage à main) pour que le faisceau soit directement réfléchi dans le
capteur.
Molette de réglage
de la position
verticale
Prisme en
toit 90°
Le prisme doit être maintenu propre. Utiliser le chiffon de nettoyage de la lentille
ou une broche à poussière fine, comme celles utilisées pour nettoyer les autres
appareils optiques.
Ne pas frotter trop vigoureusement pour préserver le revêtement anti-
reflet. Laisser le cache-poussières sur le prisme lorsque l'appareil n'est
pas utilisé.
20
Marque de mesure = centre des montants
Bouton de réglage de l'angle horizontal

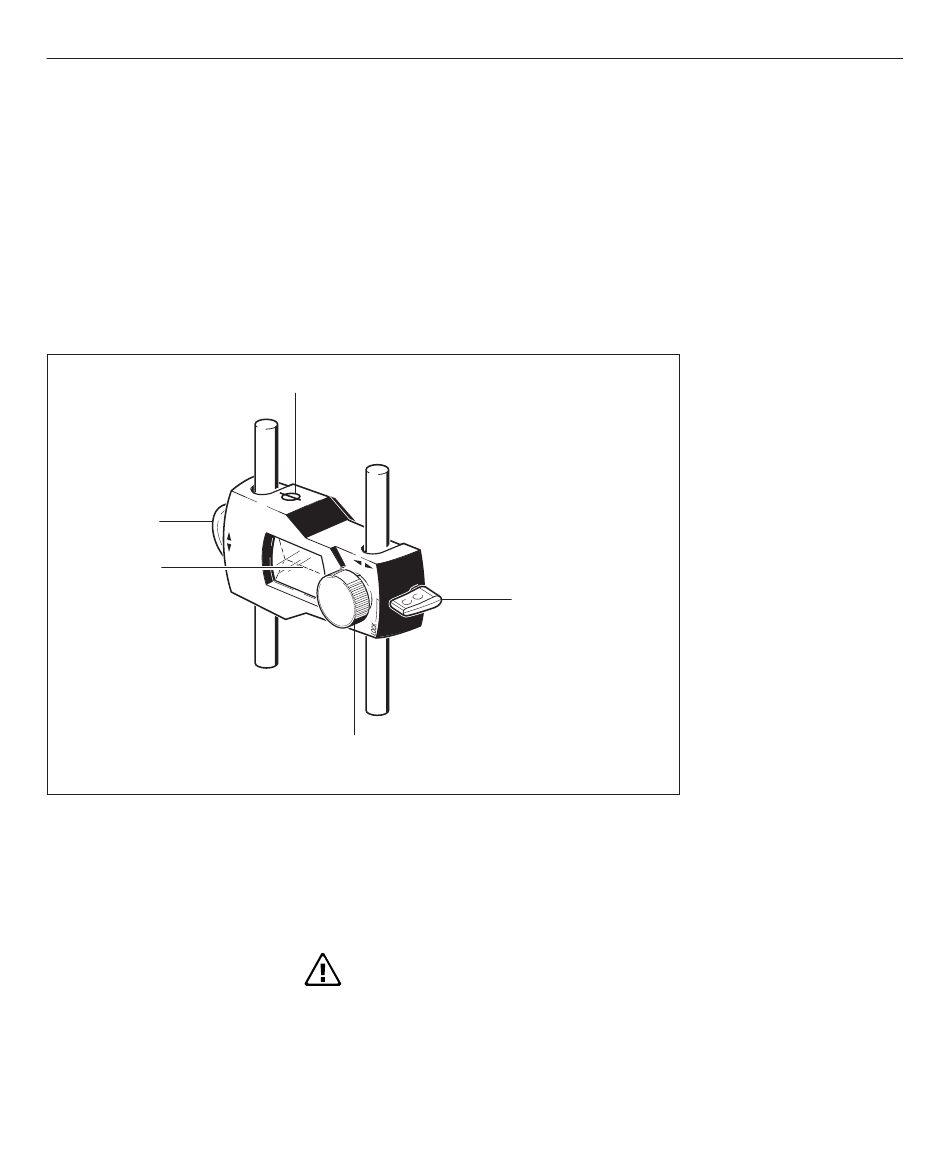

Figure 4-5. Eléments du prisme
Attention
Levier de
déblocage
rapide
