Introduction

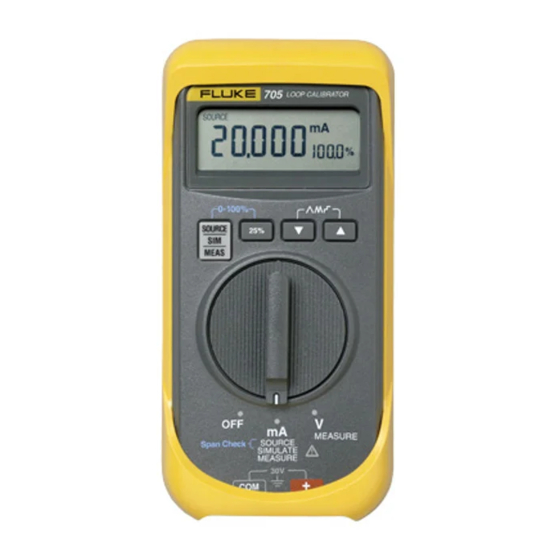

Le calibrateur par bouclage Fluke 705 est un appareil de mesure
et de source pour le contrôle d'une boucle d'intensité de 0 à
20 mA ou de 4 à 20 mA, et un appareil de mesure de tension
continue de 0 à 28 V. Le calibrateur ne peut pas fonctionner
simultanément comme source et appareil de mesure.
Le calibrateur est pourvu d'un jeu de cordons de test TL75, d'un
jeu de pinces crocodiles AC72, d'une pile alcaline de 9 V et de
ce mode d'emploi.
Fonction
Entrée V cc
Entrée mA cc
Sortie mA cc
Alimentation de
boucle en sortie
Consignes de sécurité
Le calibrateur doit toujours être utilisé selon les directives de ce
mode d'emploi pour ne pas entraver la protection assurée par le
calibrateur.
Un Avertissement indique des conditions et des actions qui
présentent des dangers pour l'utilisateur ; une mise en garde
Attention indique des situations et des actions qui risquent
d'endommager le calibrateur ou l'équipement testé.
(French) August 1998 Rev.2, 6/03
© 1998-2003 Fluke Corporation, All rights reserved.
All product names are trademarks of their respective companies
Résumé des possibilités du calibrateur
+28 V
0 à 24 mA
Sortie 24 V cc
Loop Calibrator
Gamme
705
Mode d'emploi
Résolution
0,001 V
0,001 mA
N/A
®
