Noir (-)
Haut
Bas
Arrière
8
1.3
AVERTISSEMENT
Rouge (+)
(+)
REMARQUE:
(-)
1.4
Entrer

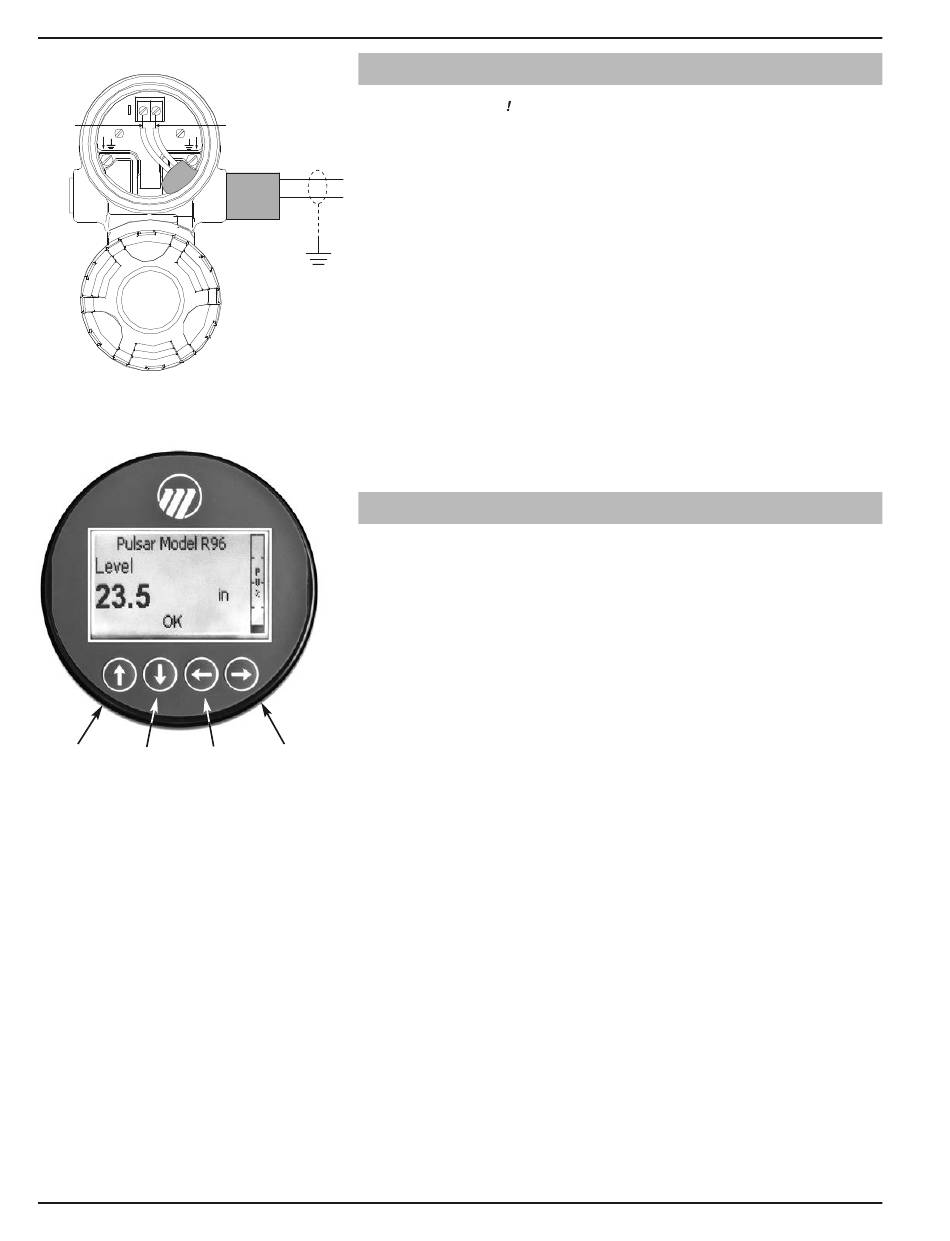

Câblage rapide
Danger d'explosion. Ne retirer les couvercles que si
l'alimentation électrique a été coupée ou si la zone est
réputée non dangereuse.
S'assurer que le câblage électrique du transmetteur radar
PULSAR R96 est complet et en conformité avec tous les
règlements et codes.
1. Retirer le couvercle du boîtier de raccordement supérieur.
2. Installer un presse-étoupe et monter le bouchon dans
l'ouverture de réserve. Tirer le câble d'alimentation
électrique à travers le presse-étoupe.
3. S'il est présent, raccorder le blindage du câble à la mise à la
terre de l'alimentation électrique.
4. Raccorder le fil d'alimentation positif à la borne (+) et le fil
d'alimentation négatif à la borne (-). Pour les installations
antidéflagrantes, voir la section 2.5.3 Câblage.
5. Remettre le couvercle en place et le serrer.
Configuration rapide
Sur demande, le transmetteur PULSAR R96 peut être livré
entièrement préconfiguré pour l'application et peut dès lors
être installé immédiatement. Sinon, il est livré configuré avec
les valeurs par défaut de l'usine et peut être facilement
reconfiguré en atelier. Voir les instructions de configuration
minimale plus loin. Utiliser les informations du tableau des
paramètres de fonctionnement avant de commencer la
configuration. Voir la section 1.1.2 Informations de
configuration.
Le menu Démarrage Rapide consiste en un aperçu très
simple en deux écrans présentant les paramètres de base
nécessaires pour un fonctionnement typique en "Niveau
Seulement".
1. Mettre le transmetteur sous tension.
Il est possible de programmer l'écran LCD pour qu'il
change de vue toutes les 2 secondes afin d'afficher les
valeurs mesurées pertinentes sur l'écran d'accueil. Par
exemple: les mesures Niveau, Sortie en % et Courant
Boucle peuvent être affichées de façon cyclique.
Il est également possible de programmer l'écran LCD afin
qu'il montre en permanence une seule des variables
mesurées. Par exemple: le niveau peut être la seule valeur
affichée sur l'écran.
2. Retirer le couvercle du boîtier du compartiment
électronique.
FR 58-602 Transmetteur radar Pulsar
®
modèle R96
