4. p
ropIedades físICas
Los E-blocks pueden montarse en una placa base
metálica para crear un sistema totalmente resistente.
Para facilitar esto, cada E-block está equipado con
4 orificios de 3 mm separados en múltiplos de 20

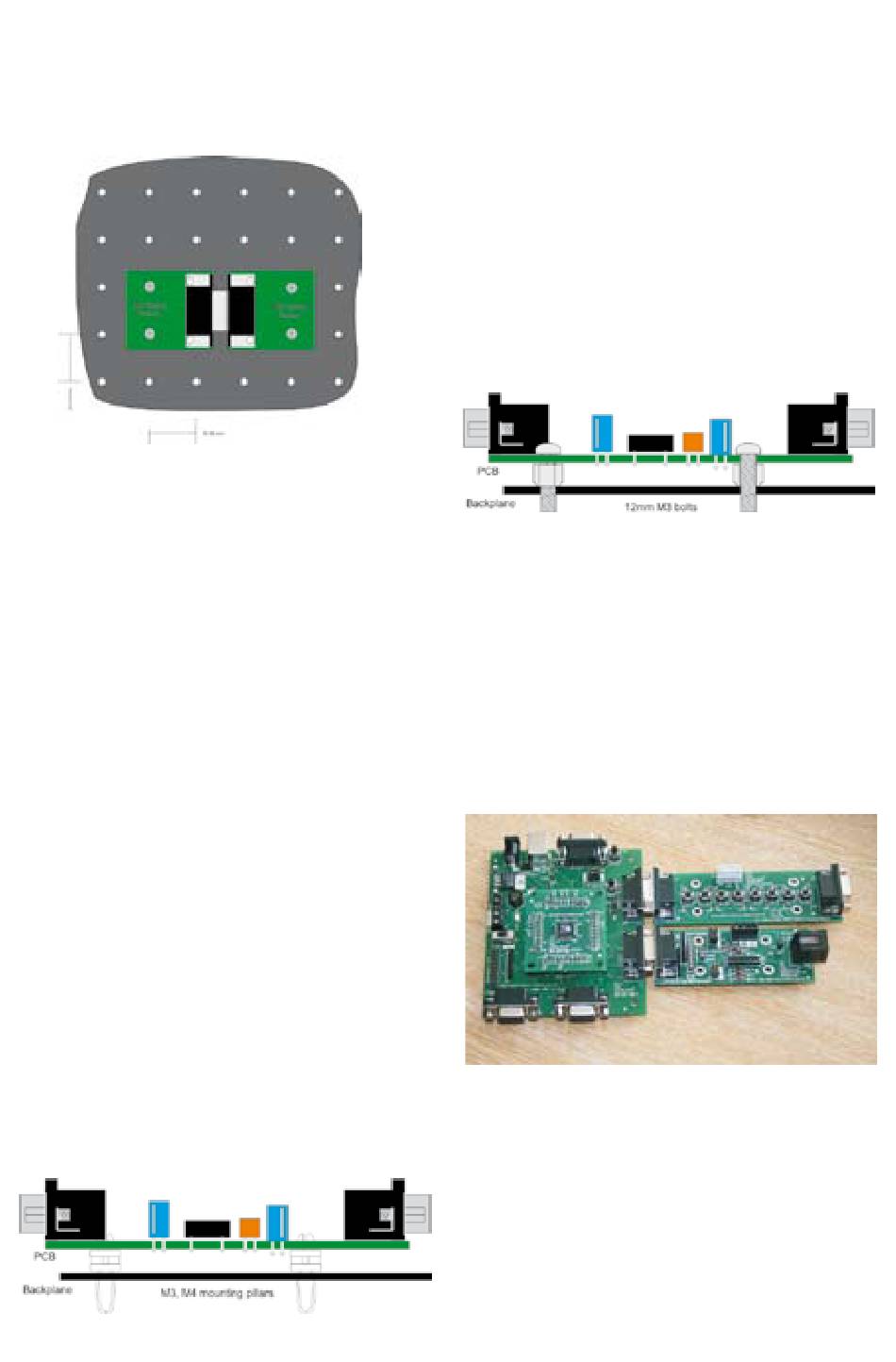

Fig 16 – Relación física entre
la placa base y los E-blocks
mm. Se pueden utilizar pernos M3 para montar los
E-blocks sobre la placa base que tiene orificios de 4
mm en una rejilla regular de 20 mm.
La relación espacial entre los orificios de motaje
situados en la placa base los orificios de los E-blocks
y la separación de cada toma y enchufe tipo D en los
E-blocks es tal que cada E-block se acopla en el otro
y se siguen pudiendo montar en la placa base.
Opciones de montaje
para la placa base
Hay varias opciones para montar los E-blocks en una
placa base dependiendo de las circunstancias:
• Montaje temporal con distanciadores
Están disponibles distanciadores para tarjetas reali-
zados de forma personalizada que permiten montar
tarjetas no fijas sobre la placa base. Esto resulta ideal
a la hora de llevar a cabo un curso y reconfig-
urar con frecuencia el sistema de E-blocks para
experimentar diversos sistemas. Observe que estos
distanciadores están muy apretados inicialmente,
pero pronto se aflojan. Esto aparece indicado en el
perfil de la Fig. 17.
Si está reconfigurando el sistema de E-blocks con
menos frecuencia, le recomendamos utilizar pernos
M3 en todos los E-blocks y usar una placa base de
metal para montarlos. Los E-blocks pueden mon-
tarse en la placa base con tuercas autoblocantes
Fig - 17 Tarjeta con distanciadores
38
M3 – estos mantendrán los pernos en su lugar
correspondiente en el cuadro de circuitos y actuarán
como separadores para mantener la tarjeta separada
de la placa base. (consulte la Figura 18).
Si desea cambiar de sitio el sistema, entonces una
o dos tuercas adicionales situadas detrás de la
placa base le garantizarán que los E-blocks van a
permanecer en su lugar. Para obtener los mejores
resultados con esta técnica de montaje, debe acoplar
los pernos y las tuercas autoblocantes y, a contin-
uación, aflojar las tuercas un cuarto de giro – esto
permite que los pernos puedan moverse un poco en
los orificios de montaje del PCB y facilita su extrac-
Fig 18 – Tarjeta con pernos 12 mm
ción de la placa base. Si le preocupa conservar el
acabado de pintura de la placa base, puede sustituir
los pernos de acero por unos de nilón. No obstante,
hemos descubierto que la pintura de las placas base
es suficientemente resistente para no necesitar esto.
Utilizar los E-blocks sobre la mesa
No es necesaria una placa base para utilizar E-blocks
sobre la superficie de una mesa - simplemente
conéctelos encima de la mesa. En cada módulo de
Fig 19 - E-blocks en la mesa
E-blocks, encontrará cuatro pequeñas patas de goma
para facilitar esta labor. Estas protegerán las tarjetas
de los E-blocks y ayudarán a prevenir cortocircui-
tos de hilos de cobre estañados y otros objetos
metálicos de la mesa. La desventaja de esto es que
el sistema de E-blocks no será seguro y que los
conectores experimentarán más tensiones cuando
se cambie de sitio el sistema.
