4. C
araCtérIstIques physIques
Il existe un fond de panier métallique sur lequel on
peut installer les E-blocks pour confectionner un
système bien solide.
À cet effet, chacun des E-blocks est pourvu de trous

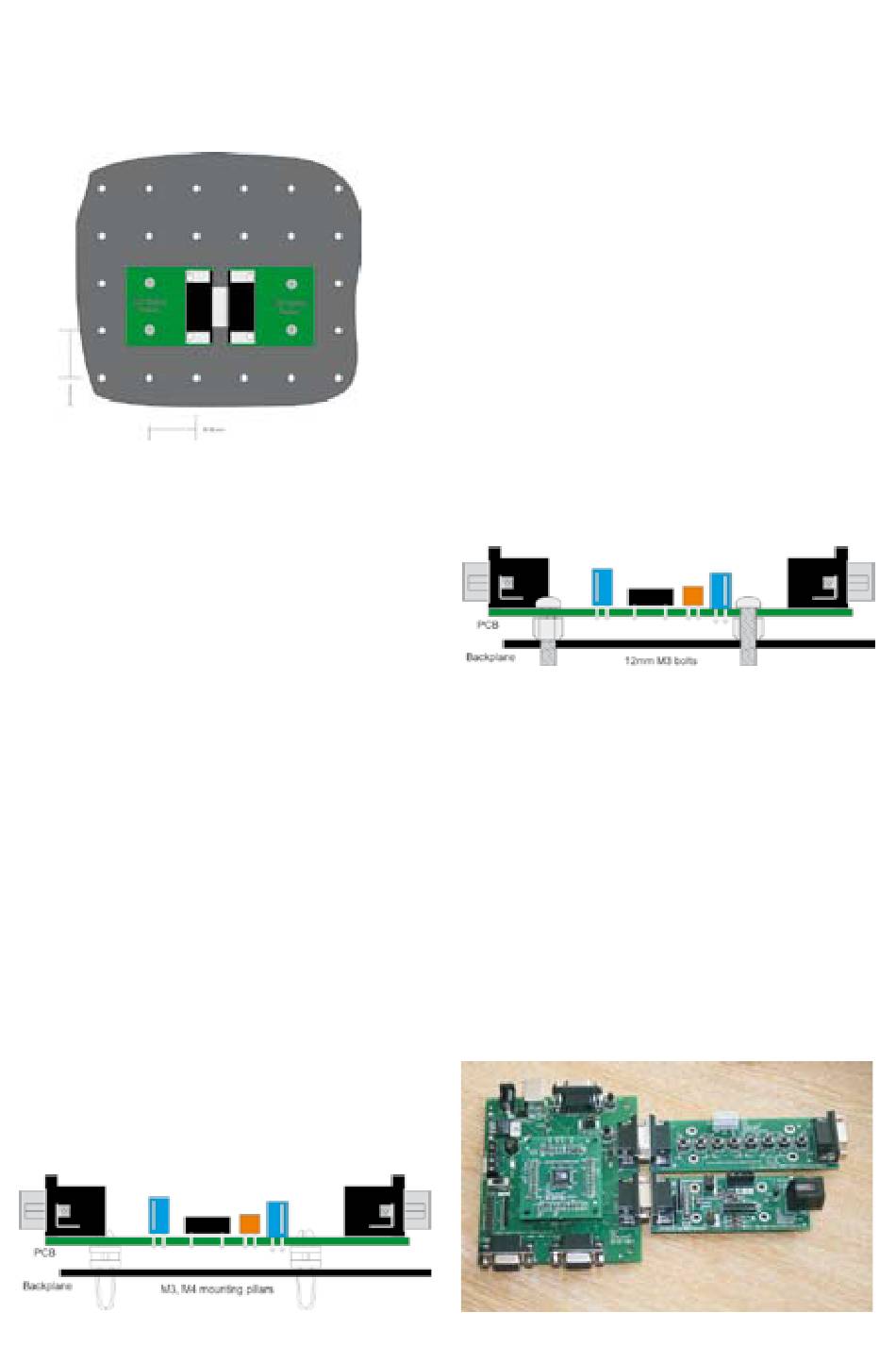

Figure 16 - La concordance géométrique entre
E-blocks et fond de panier
de 3 mm tous les 20 mm. Des boulons de M3
suffisent à fixer les E-blocks sur un fond de panier, lui
aussi percé de rangées de trous espacés de 20 mm,
mais au diamètre de 4 mm.
La relation spatiale entre les trous de montage dans
le fond de panier, les trous dans les E-blocks et
l'espacement de chaque fiche et prise de type D fait
en sorte que tous les E-blocks s'adaptent les uns aux
autres tout en restant au gabarit du fond de panier.
Options de montage pour les
fonds de panier
Selon les circonstances particulières, il y a différentes
options pour installer les E-blocks sur un fond de
panier.
Montage temporaire sur étrésillons
•
Des étrésillons moulés sur mesure sont disponibles
pour installer sur le fond de panier les platines im-
primées. C'est ce qu'il y a de mieux si vous suivez un
cours et qu'il vous faut régulièrement reconfigurer
le système d'E-blocks pour acquérir de l'expérience
par différentes approches. Notez que ces étrésillons
sont fort serrés à l'origine, mais s'élargissent rapide-
ment. Vous pouvez les voir à la figure 17.
Si vous changez la configuration de vos E-blocks
moins souvent, nous vous suggérons d'utiliser des
boulons de M3 sur tous les E-blocks, avec un
châssis métallique comme base. Les E-blocks peuvent
Figure 17 - Une platine montée sur étrésillons
18
s'installer sur un fond de panier au moyen de vis de
M3 autobloquantes. Elles vont maintenir solidement
les boulons sur la carte et servir de séparateur pour
maintenir la carte à distance du fond de panier (cf.
figure 18). Si vous devez transporter le système, un
ou deux boulons supplémentaires garantiront que
les E-blocks restent à leur place. Pour obtenir les
meilleurs résultats avec cette technique de montage,
attachez les boulons et les vis autobloquantes,
puis dévissez les boulons d'un quart de tour. Cela
procure aux boulons le minimum de jeu pour leur
permettre de bouger légèrement dans les trous de
fixation de la platine et cela facilite aussi leur démon-
tage du fond de panier.
Si vous souhaitez vraiment préserver le fini de la
peinture du fond de panier, rien ne vous empêche
de substituer aux boulons en acier des modèles en
nylon. Nous considérons cependant que le revête-
ment à chaud des châssis est suffisamment résistant
pour ne pas devoir en arriver là.
Figure 18 - Une carte avec boulons de 12 mm
Les E-blocks à même l'établi
Vous ne devez pas nécessairement utiliser un fond
de panier pour vos E-blocks, vous pouvez simplement
les connecter entre eux sur votre plan de travail.
Dans l'emballage de chaque E-blocks, il y a quatre
petits pieds en caoutchouc pour vous faciliter la
vie. Ils procurent un certain niveau de sécurité à
vos cartes d'E-blocks et évitent les courts-circuits
à cause de fils électriques ou d'objets métalliques
sur le banc. L'inconvénient du procédé, c'est que le
système n'est pas fixé et que toutes les contraintes
mécaniques s'exerceront sur les connecteurs au
moindre mouvement.
Figure 19 - Des E-blocks sur le plan de travail
