2. e
jemplos de sIstemas de

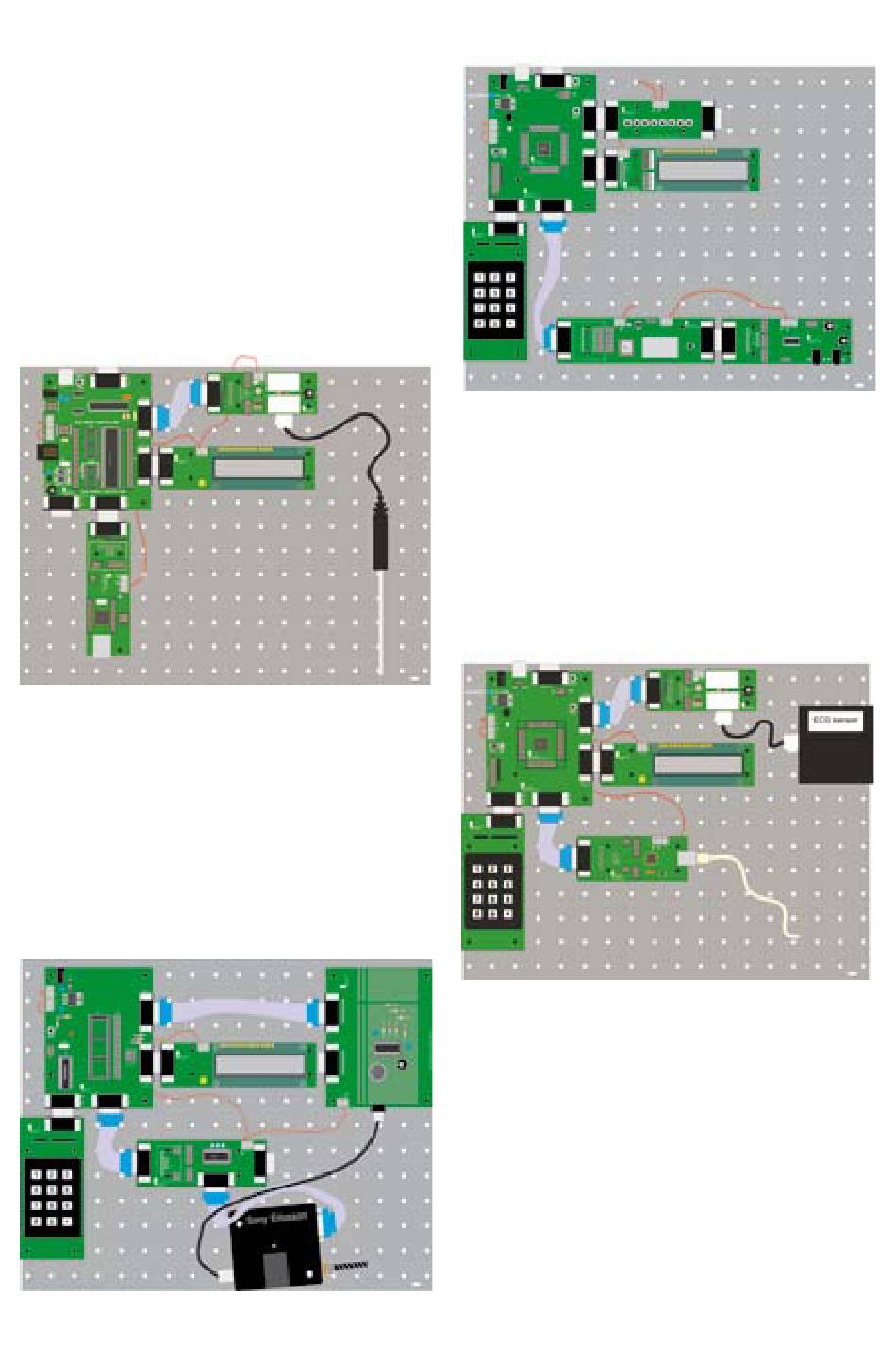

Puede crear una gran variedad de proyectos con los
E-blocks. En esta página aparecen algunos ejemplos:
La Figura 4 muestra un sencillo medidor de temper-
atura basado en Internet. El microcontrolador PIC-
micro obtiene datos de una sonda de temperatura
a través de la conexión del sensor y, a continuación,
publica una sencilla página web con una lectura de
temperatura de 10 bits. Otro programa –escrito
en Java- obtiene los datos de la temperatura de la
página web y elabora un gráfico de temperaturas y
tiempos.
Fig 4 – Medidor de temperatura basado en Internet
La Figura 5 muestra un un dispositivo electrónico
que utiliza tecnología de telefonía móvil. Un circuito
electrónico con un micrófono y un amplificador
alimenta el módulo GSM de Sony con la tarjeta SIM.
Se utiliza un microcontrolador AVR para detectar las
llamadas entrantes y, a continuación, canalizar el so-
nido local al emisor entrante que puede escuchar lo
que sucede en la sala. Un teclado y un LCD permiten
Fig 5 – Snooper de tecnología móvil
34
e-
bloCks
Fig 6 – Sistema Bluetooth basado en ARM
realizar diversas configuraciones con marcación en
momentos predeterminados.
La Figura 6 muestra un proyecto que utiliza un
microcontrolador ARM para comunicar con un telé-
fono móvil que usa Bluetooth. La tarjeta Bluetooth
conecta con el puerto serie del ARM con el fin de
permitir a los usuarios configurar el sistema de
comunicaciones y transferir datos entre los hosts
Bluetooth. La tarjeta CODEC de audio Bluetooth
permite una transferencia del audio bi-direccional
entre los sistemas.
En la Figura 7 puede observar un sistema de registro
de datos de un Electrocardiograma (ECG). Los
datos ECG se obtienen utilizando una tarjeta de
sensores y una tarjeta de microcontroladores del
ARM que conecta a un PC usando una tarjeta de
conexiones USB. El software del PC, escrito en
Visual Basic, utiliza el controlador de puerto COM
virtual proporcionado para conectar con el sistema
y obtener datos ECG. Un teclado y un display LCD
proporcionan el control del sistema.
Fig 7 – Sistema ECG
