4. m
eChanIsChe
Die E-blocks-Module können auf eine
Backplane aus Metall montiert werden, um
ein mechanisch stabiles System zu bauen. Um
diese Art des Aufbaus zu erleichtern, ist jedes

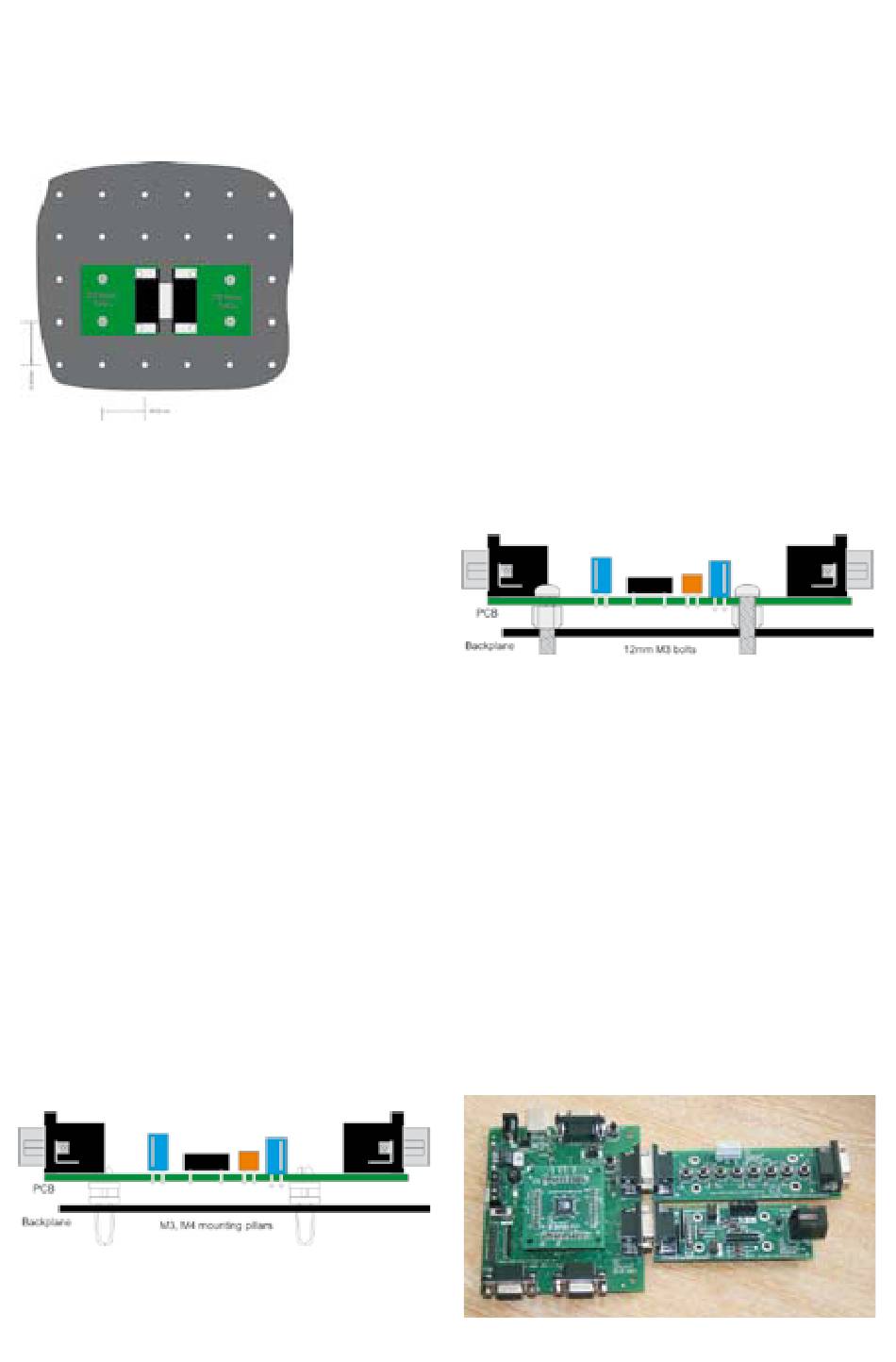

Bild 16 - Mechanische Passung der
Backplanes zu den E-blocks
chen M3-Abstandsbolzen auf die Backplane
geschraubt werden, welche mit einem 20-mm-
Lochraster und 4 mm-Bohrungen versehen
ist. Die räumlichen Verhältnisse des ganzen
Systems sind dabei so ausgetüftelt, dass auch
mehrere Module problemlos befestigt werden
können, die via Sub-D-Steckverbinder mitein-
ander verbunden sind.
Montage-Optionen
Es gibt mehrere Möglichkeiten, E-blocks-
Module auf einer Backplane zu montieren:
•
Provisorische Montage Platinenhaltern
Übliche Abstands- bzw. Platinhalter aus Kunst-
stoff mit Rastnasen sind dazu geeignet, Boards
wieder abnehmbar auf die Backplane zu
stecken. So ein Montage-System ist vor allem
in der Entwicklungsphase eines Projekts von
Vorteil, wenn man noch einige Male umbauen
und neu verkabeln muss. Selbstverständlich
bieten diese Abstandshalter nur eine begren-
zte mechanische Stabilität. Ein Beispiel dieser
Montageart zeigt Bild 17.
Bild 17 - Board mit Abstandsbolzen zur Montage
•
Stabile Montage
Wenn die Grundkonfiguration eines E-
28
e
IgensChaften
E-blocks-
Board mit
vier Löchern
für 3-mm-
Schrauben
im vielfachen
Abstand
von 20 mm
versehen.
Die Platinen
können mit
handelsübli-
blocks-Systems einmal steht, empfiehlt es
sich, die Montage richtig stabil mit Schrauben
und Muttern sowie Kunststoffröhrchen als
Abstandshalter durchzuführen. Man kann
aber auch 12-mm-M3-Schrauben direkt
mit selbstsichernden M3-Muttern auf die
Platinen schrauben wie in Bild 18 gezeigt. Die
selbstsichernden Muttern dienen dann gleich
als Abstandshalter zur metallenen Backplane.
Auf der Rückseite der Backplane reichen dann
zwei (oder mehr) diagonal angebrachte Mut-
tern pro Board, um diese sicher an ihrem Platz
zu halten. Optimal ist es, auch hinter der Back-
plane selbstsichernde Muttern zu verwenden,
diese zunächst voll anzuziehen und sie zum
Schluss eine viertel Umdrehung zurück zu
drehen, sodass die Module etwas Spiel haben
und sich nicht verspannen. Wenn man Angst
Bild 18 - Board mit 12-mm-Abstandsbolzen
hat, eventuell die Lackierung der Backplane zu
beschädigen, dann kann man statt Metallmut-
tern auch einfach M3-Muttern und Schrauben
aus Kunststoff verwenden, obwohl unserer
Erfahrung nach der Lack der Backplanes schon
etwas aushält.
E-blocks-Boards auf der Arbeitsplatte
Wenn man keine Backplane verwenden
möchte, kann man E-blocks-Module auch
einfach auf einem gewöhnlichen Tisch legen. In
jedem E-blocks-Paket befinden sich Gummifüße
als Rutschsicherung und Abstandshalter, mit
denen das problemlos möglich ist. Auf diese
Bild 19 - E-blocks auf einer Arbeitsplatte
