kompletter Schaltplan mit Erläuterungen.
Für etliche Boards gibt es außerdem Beispiel-
Code, Hinweise zur Programmierung und so
genannte Application Notes. Die Datenblätter
sind auch über unsere Webseite
www.matrixmultimedia.com
Das Patch-System
Die meisten Downstream-Boards
verfügen über ein Patch-Feld, dass die
flexible Auswahl und Festlegung der
Verbindungen zwischen Upstream-
und Downstream-Modulen erlaubt.
Das Patch-System ist zweigeteilt:
Jumper-Blöcke legen fest, ob die
Standard-Verbindungen (default) oder
das Patch-Feld verwendet wird, mit
dem sich individuelle Verbindungen
realisieren lassen.
Das Schema der Sensor-Interface-
Platine in Bild 11 zeigt das Board im
Default-Modus mit gesteckten Jumpern
im oberen Block. Diese Standard-Verbind-
ungen erleichtern die einfache Verkabelung
von Downstream- und Upstream-Boards. Da
die Tx- und Rx-Leitungen beim PICmicro-
Controller typischerweise auf den Bits 6 und
7 liegen, werden im Default-Modus serielle
RS232-Verbindungen auf genau diese
Bits (Pins 7 und 8) gelegt.
Beim abgebildeten Sensor-Interface
sind die Default-Verbindungen:
•
Bit 0 LDR (lichtempfindlicher Widerstand)
•
Bit 1 RV1 (einstellbarer Widerstand 1)
•
Bit 2 Digital-Sensor, Ausgang
•
Bit 3 Analog-Sensor, Eingang
•
Bit 4 Digital-Sensor, Eingang
Die Bits 0 bis 4 wurden ausgewählt,
da viele Chips der PICmicro-Serie
die A/D-Eingänge auf genau diese Bits
gelegt haben.
Falls man einen anderen Mikrocon-
troller verwendet und z.B. einen LDR
auf Bit 3 braucht, dann sollte der/die Jumper
statt auf DEFAULT (oben) auf PATCH (unten)
gesteckt werden und die entsprechende
Verbindung von LDR mit Bit 3 der Sub-D-
Steckverbindung mit einer kurzen Patch-Lei-
tung wie in Bild 13 gemacht werden. Statt Bild
12 gilt dann das Schaltbild von Bild 14.
26
erhältlich.

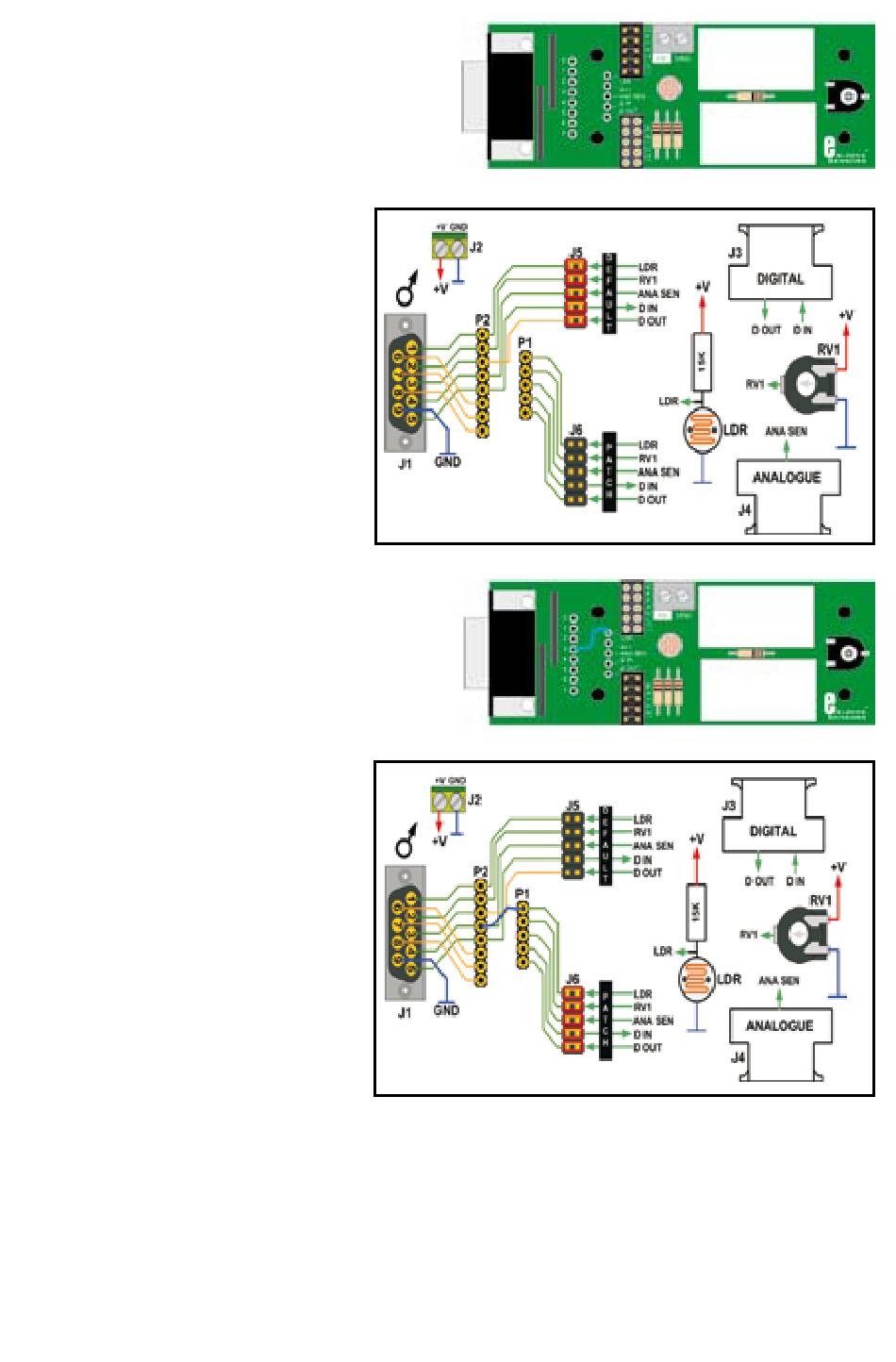

Bild 14 - Schaltung des gepatchten Sensor-Boards
Bild 11 - Sensor-Bord
Bild 12 - Blockschaltung des Sensor-Boards
Bild 13 - Sensor-Board im Patch-Modus
• Schaltung nach Wunsch
Mit dieser Technik kann man genau die
Schaltung realisieren, die man möchte. Falls
man eine bestimmte Schaltung mit E-blocks-
Hardware realisieren möchte, dann ist es
das Patch-System, das durch seine Flexibilität
solche individuellen Anpassungen möglich
