Comprendre le système d'adaptation
La plupart des E-blocks d'aval comprennent un
système d'adaptation qui offre la souplesse dans les
connexions à réaliser entre les E-blocks d'amont et
d'aval. Le système d'adaptation se compose de deux
parties : les blocs de liaison qui définissent si les
connexions d'origine seront utilisées ou s'il faut les
modifier et d'autre part les connecteurs
d'adaptation proprement dits.
Référons-nous à la représentation de
la carte des capteurs à la figure 11.
Sur cette carte, quand les blocs de
liaison sont dans la position d'origine
(en haut), c'est le câblage par défaut
qui est en service, lequel assure la
meilleure communication entre les
cartes d'amont et d'aval pour les
processeurs de la gamme PICmicro.
Par exemples, les lignes Tx et Rx du
PICmicro sont généralement les bits
6 et 7, celles retenues d'origine pour
les connexions sur les cartes d'aval,
comme la RS232, par exemple.
Pour la carte de capteurs présentée
ci-dessus, les connexions sont les suivantes :
•
Bit 0 LDR (résistance photosensible)
•
Bit 1 RV1 (résistance variable 1)
•
Bit 2 sortie capteur numérique 1
•
Bit 3 capteur analogique
•
Bit 4 entrée capteur numérique.
Les bits 0 à 4 ont été choisis parce que sur
beaucoup de PICmicro les entrées A/N se trouvent
sur les bits 0 à 4 du port.
Si vous voulez utiliser un autre
processeur dont l'entrée LDR est
sur le bit 3, il vous faudra changer
la liaison de la position par défaut
vers la position de l'adaptateur (en
bas) et utiliser un petit fil de pontage
pour établir la connexion entre la
sortie LDR et le bit 3 du connecteur
de type D comme l'indique la figure
13 en dessous. Vous retrouverez
le nouveau schéma de structure
équivalent à la figure 14.
• Réalisez le circuit que
vous voulez
Cette technique vous permet
d'obtenir exactement le circuit
désiré. S'il vous faut copier un autre
circuit à base de matériel E-blocks, vous devez savoir
que le système d'adaptation vous donne toute lati-
tude de l'atteindre. Notez bien que les connexions
enroulées de l'adaptateur sont destinées à assurer la
compatibilité avec les fils spéciaux de prototypage.
16

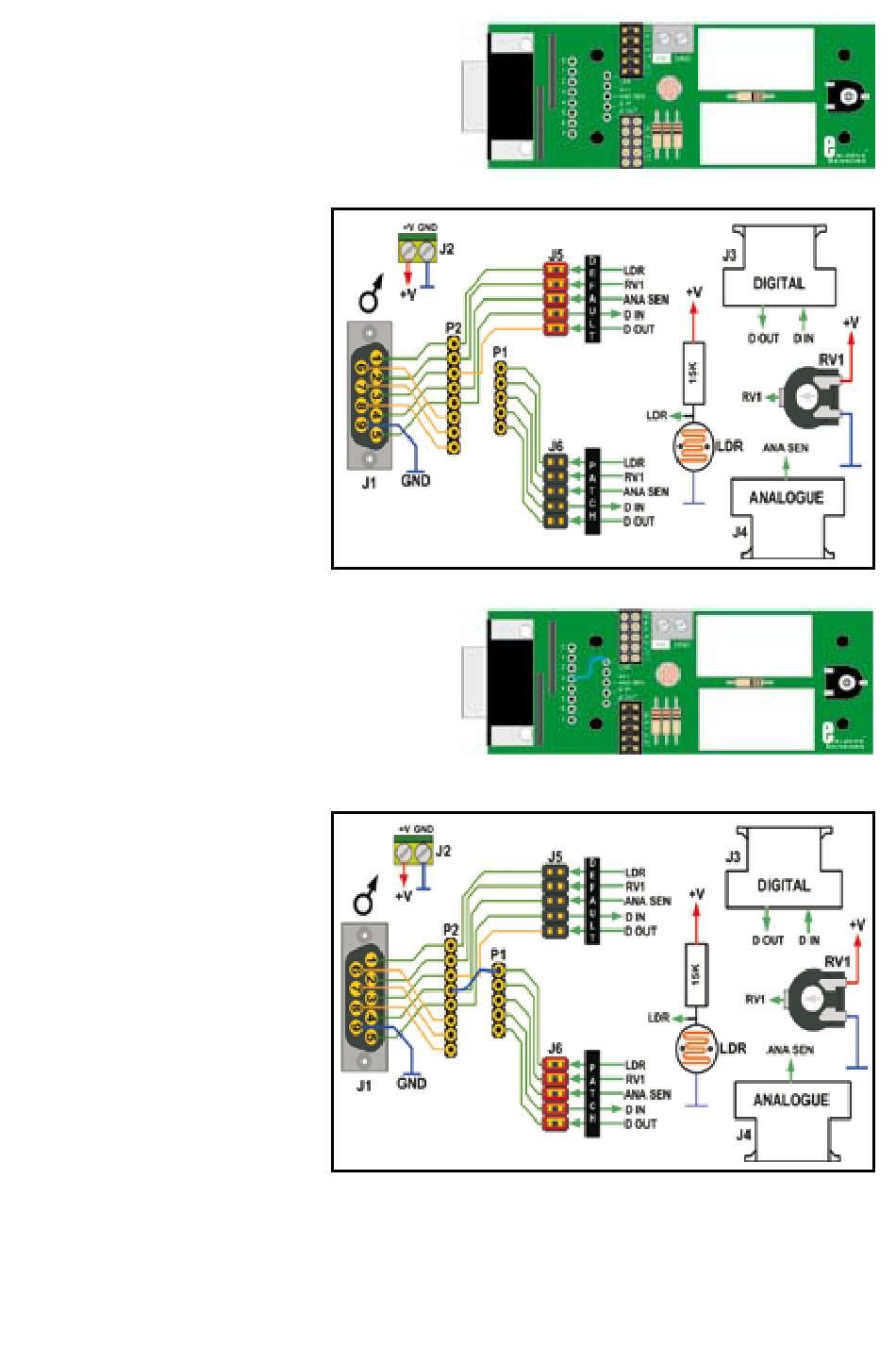

Figure 11 - Une platine pour capteur
Figure 12 - Structure interne d'une carte de capteur
Figure 13 - Une carte de capteur
Figure 14 - Schéma d'une carte de capteur adaptée
Ils sont un peu plus chers que les fils ordinaires, mais
ils durent plus longtemps et ne vont pas se casser
sur votre platine de prototypes ou sur les connect-
eurs de l'adaptateur.
en mode d'adaptation
