Weise werden auch Kürzschlüsse von kleinen
herumliegenden Drahtstückchen auf dem
Tisch vermieden. Diese „Montage-Technik" ist
natürlich nicht so stabil wie die mit Backplane.
Insbesondere die Steckverbinder müssen
dabei größere Kräfte aushalten.
Abdeckungen
Manchmal ist es vorteilhaft, Zugang nur zu
ausgewählten Teilen eines Systems zu
erlauben, damit nicht jeder Einstellungen
verändern kann. Gleichzeitig bieten
abgedeckte Module einen gewissen Schutz vor

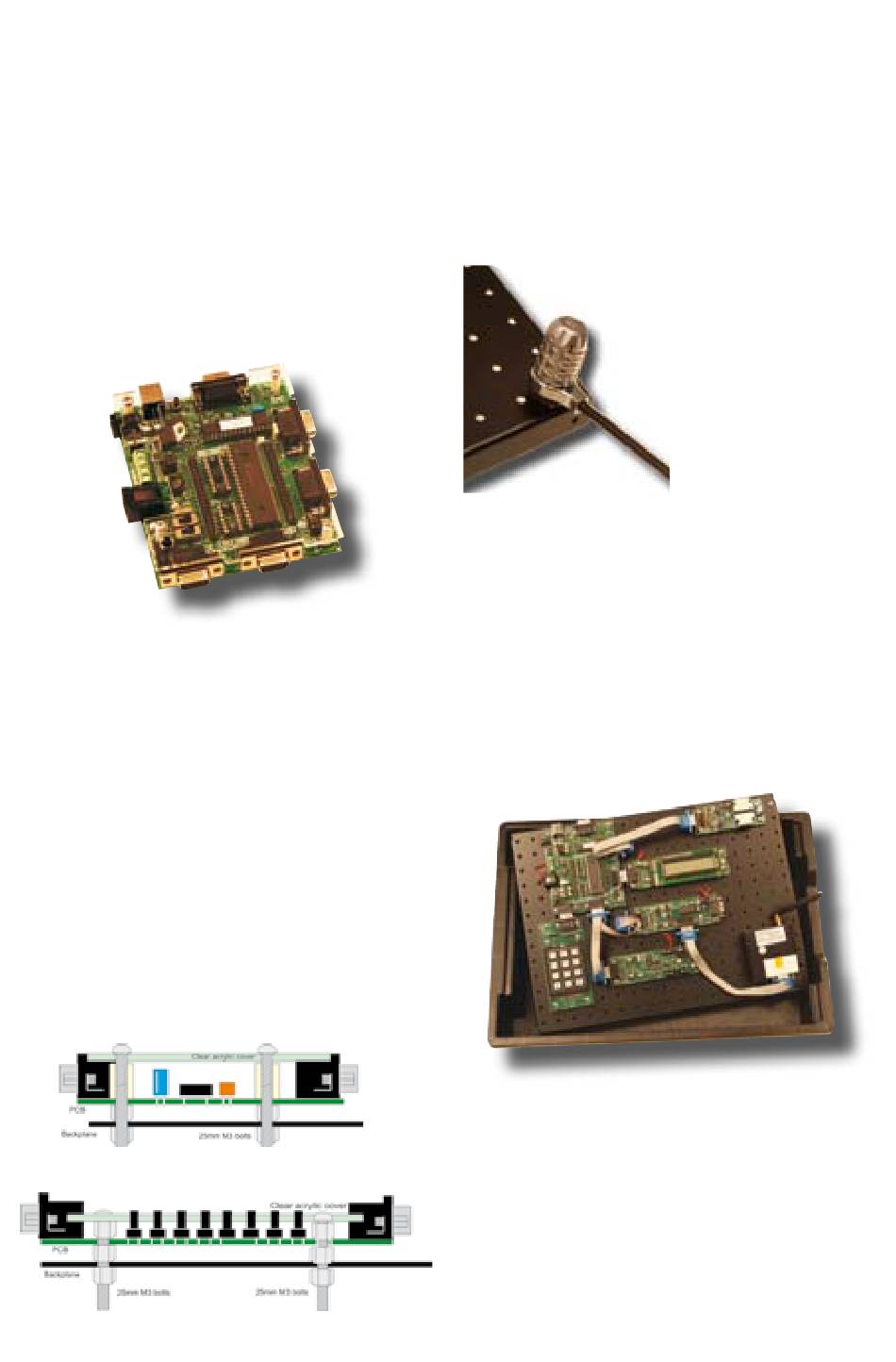

Bild 20 - Multiprogrammer
mit transparenter Abdeckung
dem Diebstahl gesteckter Komponenten.
Für diese Zwecke gibt es spezielle trans-
parente Abdeckhauben aus Acryl für alle
E-blocks-Module. Bild 20 zeigt den USB-
PICmicro-Multiprogrammer mit Abdeckung.
Diese Hauben werden mit 25-mm-M3-Bolzen
und 10...12-mm-Abstandshaltern unter
Verwendung der Befestigungslöcher der
jeweiligen Borads befestigt. Der Querschnitt
von Bild 21 veranschaulicht diesen Aufbau.
Die Abdeckhaube macht ein E-blocks-Modul
mechanisch stabiler und schützt dieses in
gewissem Ausmaß gegen unabsichtliche und
willkürliche Zerstörung.
Bild 21 - Seitenprofil der Abdeckung
Bild 22 - Switch-Board mit Abdeckung
Eine Ausnahme ist das Switch-Board. Da die
Taster eine niedrige Bauhöhe haben, muss die
Abdeckung sehr niedrig – unter Verwendung
von Sicherungsmuttern statt Abstandsbolzen
– angebracht werden. Die Montage ist in Bild
22 zu sehen.
Noch mehr Sicherheit
Wenn Sie sich über einen Diebstahlsschutz
Ihres E-blocks-Systems Gedanken
machen: Das ganze System auf
einer Backplane kann mit
Bild 23 - Backplane
Verriegelung
Kunststoff-Gehäuse lieferbar. Da diese etwas
größer als eine Backplane sind, sind sie ideal
für die Aufbewahrung und den Transport fertig
aufgebauter auf E-blocks basierender Systeme.
Bild 24 zeigt den Prototypen eines Mobil-Tel-
efons, das aus E-blocks-Modulen mit Abdeckun-
gen aufgebaut ist. Kappen,Verpackungen und
Frachtbehälter sind ebenfalls erhältlich.
Bild 24 - Ein komplettes
E-blocks-System mit Gehäuse
Eigene E-blocks-Module
Mit dem Prototypen- und Patch-Board der
E-blocks-Reihe ist man in der Lage, das
E-blocks-System mit eigenen Entwürfen zu
erweitern.
einer Art Kensington-Lock
wie in Bild 23 zusätzlich
gesichert werden.
Bau von Geräten
Zusätzlich zu den
Backplanes sind
auch noch stabile
