Matrix E-blocks Notice D'utilisation page 14

2. e
xemples de systèmes à
Vous pouvez construire une grande variété de pro-
jets à l'aide d'E-blocks. En voici quelques exemples.

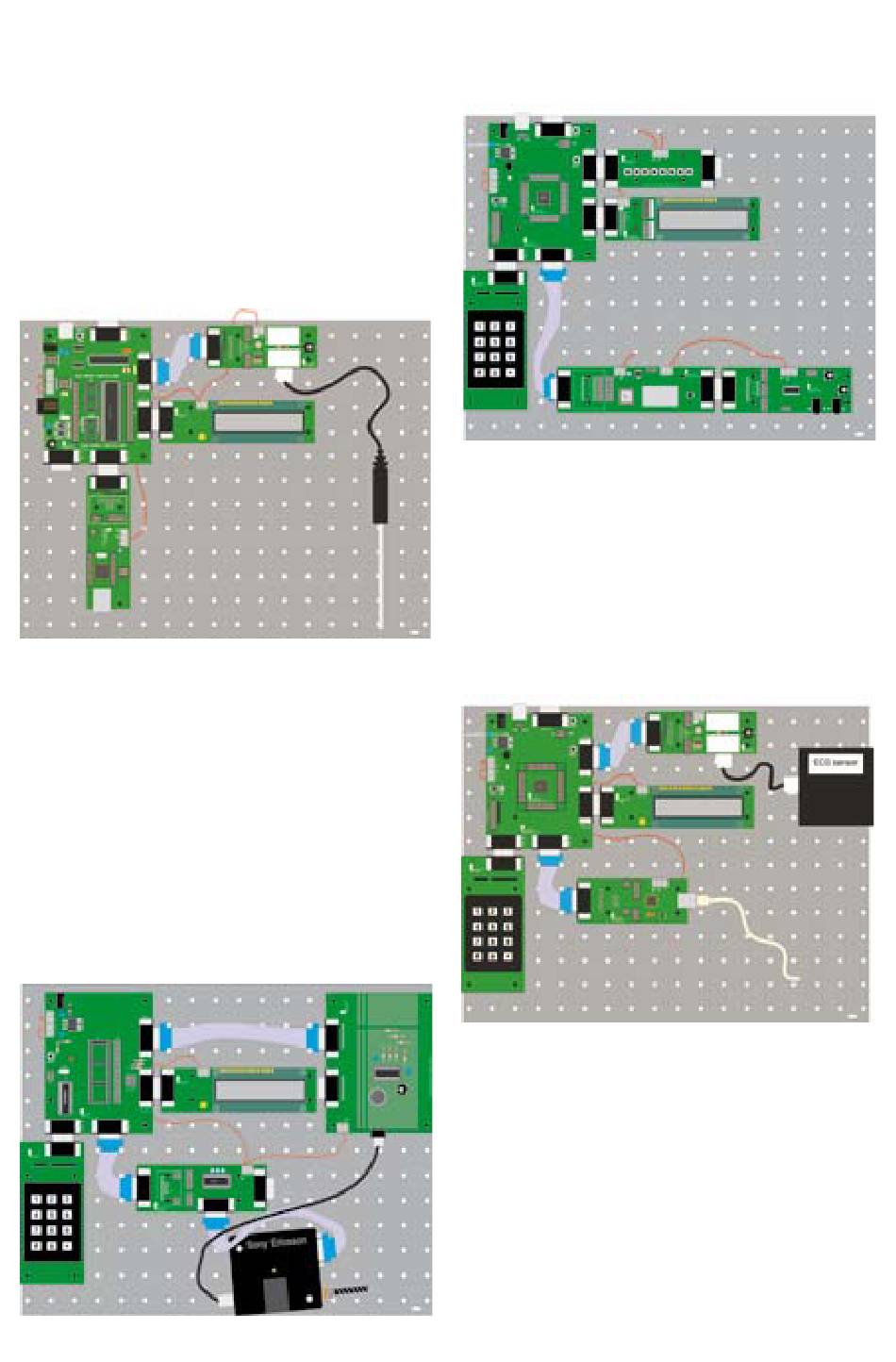

La figure 4 montre un enregistreur de température
simple sur internet. Un microcontrôleur PICmi-
cro recueille les données issues d'une sonde de
température via l'interface du capteur et les publie
dans une page web avec une précision de 10 bits.
Un autre programme – écrit en Java – récupère les
données de température dans la page et en trace le
graphique en fonction du temps.
Figure 4 - Enregistreur de temp. basé sur internet
La figure 5 représente un mouchard électronique
qui fait appel à la technique de la téléphonie mobile.
Une petite platine porte un microphone et un am-
plificateur adapté sur un module GSM à carte SIM.
Un microcontrôleur AVR détecte l'appel entrant et
canalise le son environnant vers l'appelant qui peut
ainsi écouter ce qui se passe dans la pièce. Un clavier
et un écran LCD permettent de prévoir différents
scénarios, avec composition de numéros à des mo-
ments déterminés.
Dans la figure 6, un microcontrôleur ARM com-
munique par Bluetooth avec un téléphone portable.
La carte Bluetooth interface avec le port sériel
Figure 5 - Mouchard électronique par téléphone mobile
14
e-
bloCks
ARM pour permettre à l'utilisateur de constituer un
système de communication et transférer des don-
Figure 6 - Système Bluetooth avec ARM
nées entre hôtes Bluetooth. La platine du CODEC
audio Bluetooth permet le trafic audio bidirectionnel
entre les systèmes. À la figure 7, vous pouvez voir un
système d'enregistrement des données d'un électro-
cardiogramme (ECG). On obtient les données ECG
à l'aide de capteurs et d'une carte à microcontrô-
leur ARM qui se connecte à un PC via une platine
d'interface USB. Le logiciel du PC, rédigé en Visual
Basic, emploie le pilote du port COM virtuel pour
communiquer avec le système et rassembler les
données ECG. La commande du système s'opère par
clavier et écran LCD.
Figure 7 - Système ECG
