3. C
onsIderaCIones eléCtrICas
Los E-blocks están construidos siguiendo un concep-
to de BUS basado en conectores tipo D. Se utilizan
los tipos D debido a que son robustos y a que sus
propiedades físicas permiten acoplar E-blocks para
crear un sistema que se monta en una placa base.
Cada conector tipo D del E-block está compuesto
por conexiones de 8 bits y tierra - 9 conexiones
en total. Los dispositivos upstream se conectan
utilizando tomas tipo D de 9 vías (hembras). Los
dispositivos downstream se conectan a los E-blocks
utilizando conectores tipo D de 9 vías (machos).
Esta combinación funciona destacadamente bien, ya
que la mayor parte de las tipologías de los sistemas
requieren dispositivos upstream para conectarse
directamente a los downstream. En cada conector
tipo D, el 0 está en el pin 1, el bit 1 está en el pin 2,
etc. El pin 9 se denomina 0V.
Cuando es necesario conectar dos dispositivos up-
stream, se puede utilizar un adaptador convertidor
o un cable con Conexión por Desplazamiento de
Aislamiento (IDC) con dos tomas IDC.

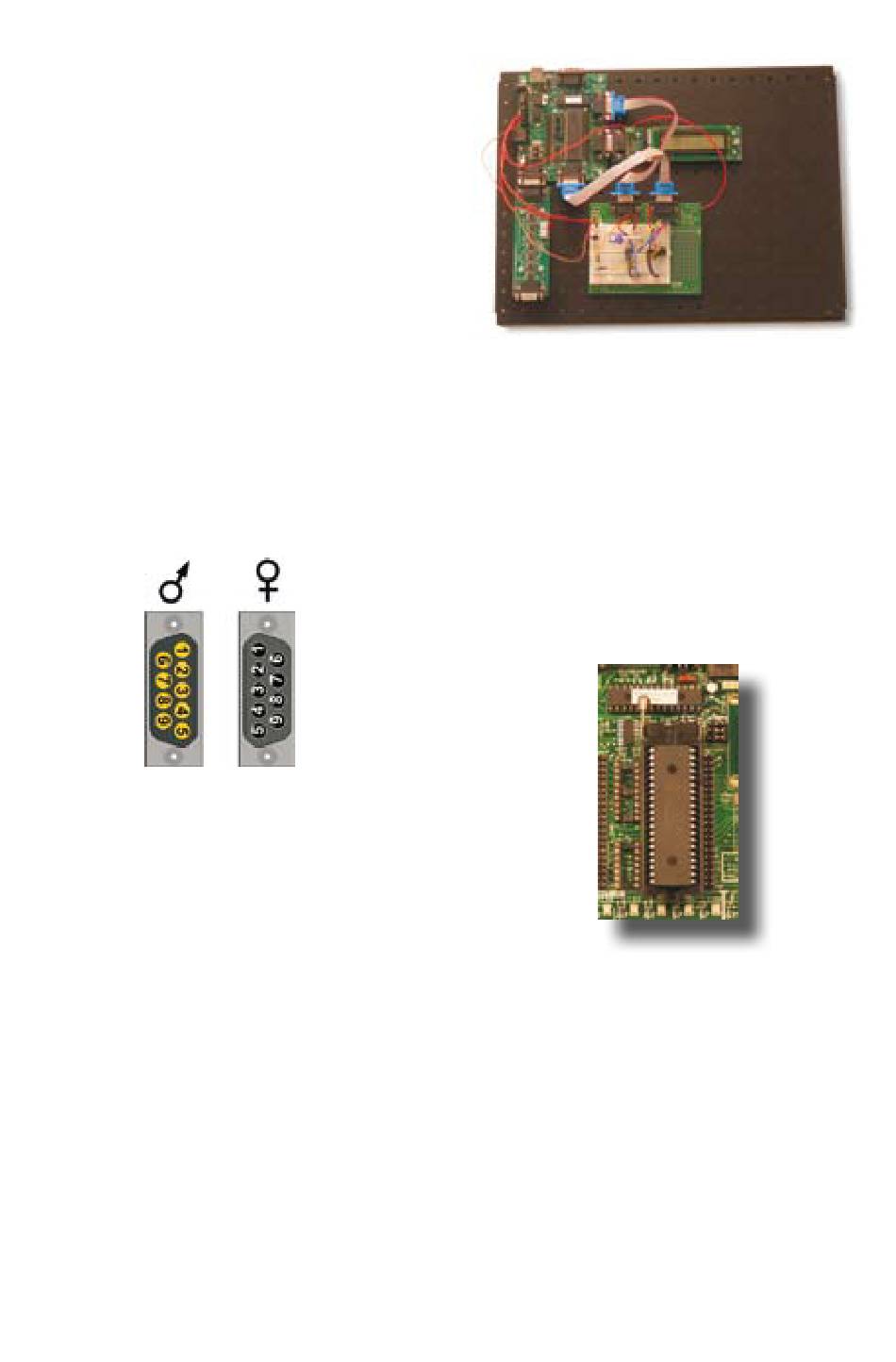

Fig 8 – Conectores tipo D
Potencia añadida
La potencia se enruta por separado entre los
E-blocks utilizando terminales de tornillo simples
e hilos pelados. Esto facilita la interoperabilidad
de los E-blocks con diferentes niveles de tensión
(especialmente, 3,3 V y 5 V). La mayor parte de los
E-blocks downstream son compatibles con 3,3 V.
Todos los E-blocks upstream disponen de salidas de
potencia en los conectores de terminales de tornillo.
Los E-blocks upstream son alimentados aplicando
una tensión superior a través de un conector de
potencia macho y utilizan un regulador para generar
potencia para otros E-blocks del sistema. Puesto que
todos los bloques están conectados a 0 V a través
de los conectores tipo D de 9 vías, solo es necesario
conectar +V a todos los E-blocks – la tierra se
conecta a través del tipo D. Para proporcionar
mejor apariencia a los sistemas más permanentes,
se pueden enrollar los hilos de potencia bajo los
E-blocks y bajo la placa base.
En la fotografía que aparece en la Figura 9, se pueden
Fig 9 – Ejemplo de un sistema de E-blocks
observar con claridad los hilos de potencia de color
rojo que agrupan los E-blocks. Este diseño también
enruta 14 V desde el Multiprogramador a la tarjeta
Protoboard.
Utilización de zocalos ZIF
Es posible utilizar zocalos de Fuerza de Inserción
Cero (ZIF) con las tarjetas upstream que disponen
de zocalos DIL. Los zocalos ZIF resultan útiles
cuando se van a retirar los chips del programador
en muchas ocasiones. Algunas tarjetas de E-blocks
pueden tener otros componentes próximos al
zocalo DIL en cuestión. En este caso, simplemente
hay que insertar zocalos DIL adicionales para lograr
altura suficiente para que el zocalo ZIF pueda inser-
tarse de manera satisfactoria.
Diagramas del circuito
Cada tarjeta de E-blocks se acompaña con una ficha
técnica específica. En la ficha técnica, se incluye una
descripción detallada del hardware, las instrucciones
para la realización de ensayos y un diagrama del cir-
cuito completo con su descripción correspondiente.
En muchas tarjetas también se incluye el código de
muestra, las instrucciones de codificación y las notas
de aplicación. Las fichas técnicas están disponibles en
nuestro sitio web:
www.matrixmultimedia.com.
Figure 10
35
