3. C
onsIdératIons éleCtrIques system
Les E-blocks se fondent sur un concept de bus
équipé de connecteurs du type D. On utilise ce
modèle de connecteurs en raison de sa solidité et
de ses caractéristiques physiques qui permettent
d'assembler les E-blocks en les enfichant les uns sur
les autres pour former un système qui s'assemble
sur un fond de panier.
Chaque connecteur de type D des E-blocks compte
8 bits plus la masse, soit 9 connexions au total. Les
cartes d'amont sont équipées de prises (femelles) de
type D à 9 voies, alors que les cartes d'aval disposent
d'une fiche (mâle) de type D à 9 voies. Cette com-
binaison fonctionne remarquablement bien, du fait
que la plupart des structures de systèmes réclament
des appareils d'amont qui se connectent directement
à ceux d'aval. Sur chaque connecteur de type D, le
bit 0 se situe sur la broche 1, le bit 1 sur la broche 2
et ainsi de suite, la broche 9 est appelée 0 V.
Quand deux appareils d'amont doivent
s'interconnecter, on se sert d'un inverseur de genre
ou d'un câble IDC (Insulation Displacement Connec-
tor) avec deux prises IDC.

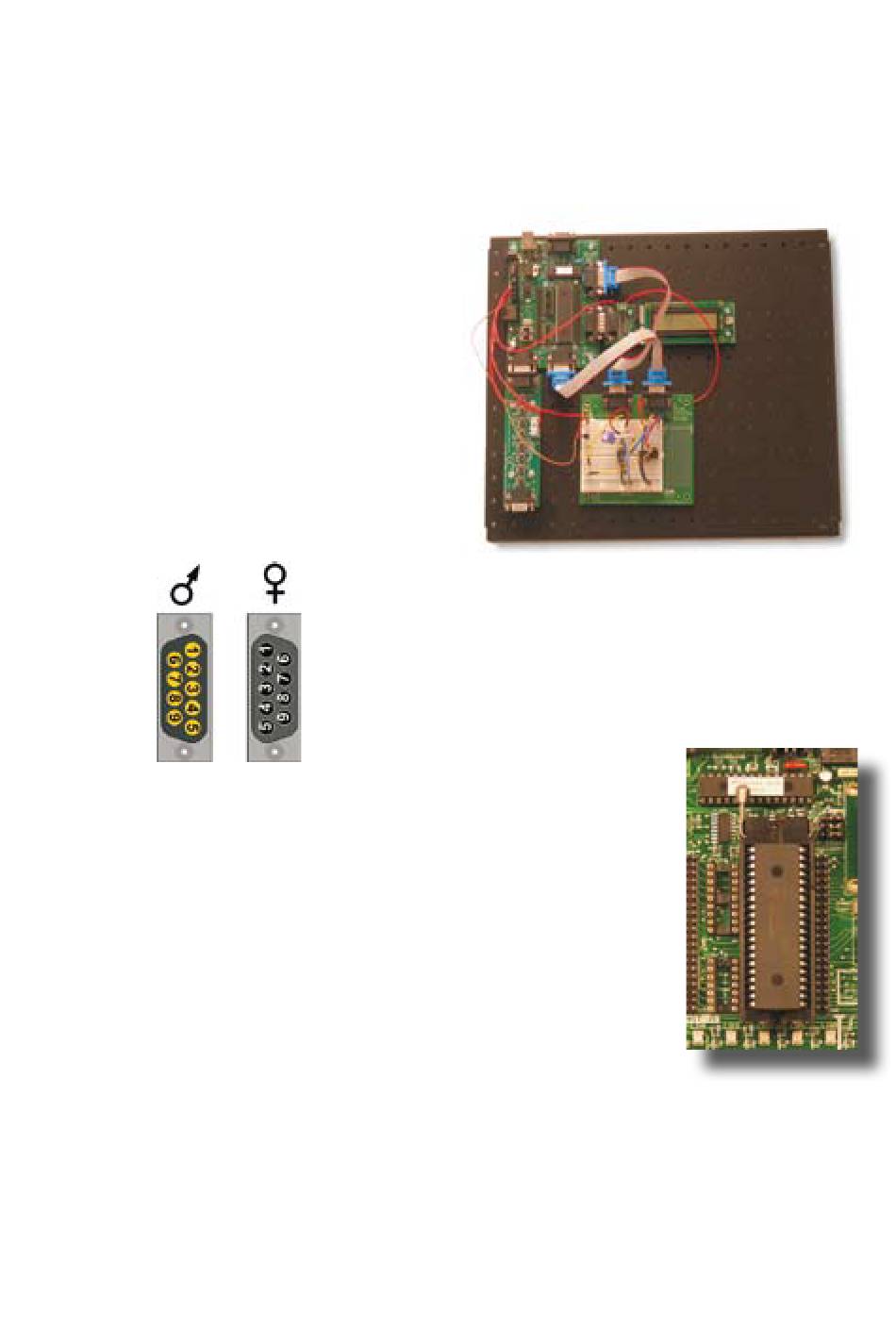

Figure 8 - Connecteurs de type D
Fournir la puissance
L'alimentation entre E-blocks suit un parcours dif-
férent, par l'intermédiaire de simples bornes à visser
et de fils aux extrémités dénudées. Ceci facilite
la coexistence d'E-blocks qui travaillent sous des
tensions différentes, principalement 3,3 V et 5 V. En
majorité, les E-blocks d'aval sont compatibles avec
le 3,3 V. Sur tous les E-blocks d'amont, les sorties
d'alimentation se font par bornes à visser. Les E-
blocks d'amont sont alimentés sous une tension plus
élevée par fiche jack et disposent d'un régulateur
pour fournir l'énergie aux autres E-blocks du
système. Comme le 0 V arrive à tous les E-blocks par
la broche 9 du connecteur type D, il ne faut plus leur
fournir que le +V. Pour mieux ordonner les systèmes
durables, on peut attacher les fils d'alimentation sous
les E-blocks et sous le fond de panier.
Sur la photo de la figure 9, vous pouvez clairement
distinguer les fils rouges d'alimentation qui relient
entre eux les E-blocks. Ce projet conduit également
du 14 V depuis le Multiprogrammateur jusqu'à la
platine de prototypage.
Supports ZIF
On peut utiliser des supports ZIF (Zero Insertion
Force, à force d'insertion nulle) avec les cartes d'aval
dotées de supports DIL. Ils démontrent leur utilité
quand il faut fréquemment retirer les puces du pro-
grammateur. Sur certaines cartes E-blocks, il y a des
Figure 9 - Exemple de système à E-blocks
composants proches du support en question. Il faut
alors intercaler plusieurs supports DIL intermédi-
aires pour gagner la hauteur nécessaire au placement
correct du support ZIF.
Schémas des circuits
Chaque E-blocks est
accompagné d'une fiche
technique dans laquelle
vous trouverez une descrip-
tion complète du matériel,
des instructions de test
et un schéma complet du
circuit avec l'explication de
son fonctionnement. Pour
de nombreuses cartes, vous
y trouverez aussi des exem-
ples de code, du renseigne-
ment pour sa rédaction et
des notes d'application.
Les fiches de caractéris-
tiques sont disponibles sur
notre site internet :
www.matrixmultimedia.com.
Figure 10
15
