Compartir un puerto
Existen ocasiones en las que es necesario dividir un
puerto en varias secciones o en las que las señales
de un puerto deben ser compartidas entre dos
o más tarjetas de E-blocks downstream. En este
caso, es necesario utilizar un cable divisor. Ejemplo:
supongamos que desea desarrollar un sistema que
utiliza dos sensores analógicos externos. La tarjeta
de sensores solo tiene capacidad para un sensor
analógico externo, de modo que es necesario utilizar
un cable divisor y realizar las conexiones apropiadas
en el sistema de parches. El sistema resultante se
asemejará al mostrado en la Figura 15.
El cable divisor permite conectar un puerto
upstream a dos puertos downstream utilizando
conectores IDC (Conexión por Desplazamiento
de Aislamiento) y cable plano. Aquí, los bloques de
enlace situados en ambas tarjetas están en posición
'parche'. En la parte superior, el sensor analógico se
enruta en el bit 1 y en el cuadro inferior, el sensor
analógico se enruta en el 2. Esta técnica permite
compartir puertos entre varios dispositivos – esto
resulta especialmente conveniente para los sistemas
de comunicaciones en los que hay que compartir un
puerto serie del dispositivo.
Proteger los circuitos de los E-blocks
Siempre que ha sido posible, se han utilizado compo-
nentes convencionales para todos los dispositivos de
las tarjetas de E-blocks que pueden verse sometidos
a daños eléctricos. Esto significa que, en el caso de
que los dispositivos de las tarjetas de los E-blocks
resultaran dañados, la labor de sustituirlos resultaría
muy sencilla.
Algunas tarjetas upstream (tarjeta del procesador
ARM y tarjeta FPGA) utilizan componentes SMD

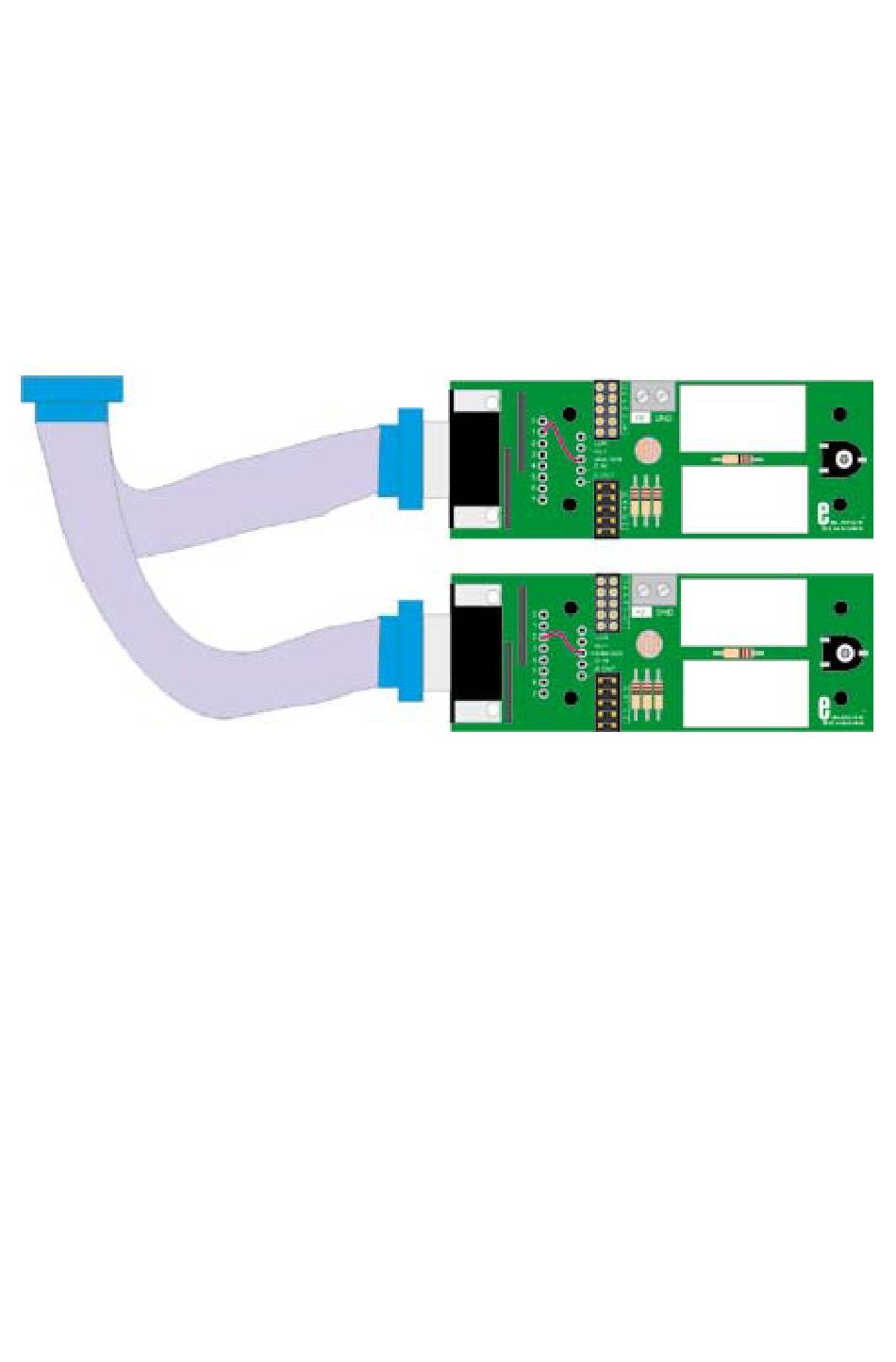

Fig 15 – Dos tarjetas de sensores y un cable separador
que no pueden insertase en zocalo y que son
dificiles de soldar.
En estos casos, hemos utilizado una tarjeta secunda-
ria más pequeña, de modo que si el dispositivo clave
se rompe, entonces simplemente hay que solicitar
una nueva tarjeta secundaria.
Con el fin de proteger los componentes upstream,
todos los E-blocks downstream incorporan resisten-
cias de protección, por lo que no es posible dañar un
E-block upstream declarando inadecuadamente una
entrada como salida o uniendo dos pines de salida
con diferente nivel de salida.
Sin embargo, existen circunstancias en las que aún
será posible que los E-blocks resulten dañados
eléctricamente:
• A la hora de realizar el cableado de alimentación de
las diferentes tarjetas desconectar la alimentación.
• Al conectar dos tarjetas upstream con un adaptador
convertidor o con un cable IDC se está conectando
una salida con otra. Es necesario utilizar resisten
cias de protección para las líneas que es necesario
conectar con el fin de impedir dañar el chip.
•
Aunque, en la actualidad, los chips modernos son
menos proclives a los daños provocados por la
electricidad estática, se aconseja comprobar que se
ha efectuado una puesta a tierra antes de manipular
tarjetas de circuitos de E-blocks. Si no tiene acceso
a una muñequera antiestática, toque brevemente
y con rapidez un radiador u otro dispositivo puesto
a tierra para minimizar la probabilidad de daños por
electricidad estática.
•
Al utilizar tarjetas de prototipos, tiene la posibilidad
de conectar componentes externos directamente
al pin del microcontrolador o el dispositivo CPLD.
Esto también significa que tiene la posibilidad de
cortocircuitar el dispositivo a 0V ó +V.
37
