Herzlichen Glückwunsch! Sie haben wohl das
flexibelste Elektronik-Entwicklungssystem
überhaupt gekauft. Die Palette an Modulen
und Erweiterungen zum E-blocks-System um-
fasst mittlerweile mehr als 150 unterschiedli-
che Produkte, die sich in gleicher Weise zum
Erlernen sowie zur Lehre der Arbeitsweise
elektronischer Systeme und zusätzlich sehr
gut im Sinne des "Rapid Prototyping" zur
Entwicklung eignen. Das E-blocks-System
gliedert sich in:
Hardware
Es gibt mehrere Arten von E-blocks-Hardware:
• Upstream-Boards
"Upstream" ist ein terminus technicus der
Computertechnik und macht deutlich, dass
dieser Board-Typ mit den Daten zu tun hat,
die von außen in ein System gelangen. Jedes
Gerät mit "eingebauter Intelligenz", das die
Richtung des Datenflusses auf einem Bus bee-
influssen kann, ist daher auch ein Upstream-
Gerät. Beispiele sind Mikrocontroller-Boards
und Module mit PLDs (Programmable Logic
Device). Die aktuelle Liste verfügbarer Module
findet sich bei www.matrixmultimedia.com.
• Downstream-Boards
Alle Geräte, die von Daten abhängig sind und
z.B. von anderen Modulen gesteuert werden,
kann man als Downstream-Geräte betrachten.
Beispiele sind LED-Boards, RS232-Boards,
Internet-Boards etc.
Downstream-Module werden zwar generell
von Upstream-Modulen gesteuert - der
Datenfluss kann jedoch beide Richtungen - in
das Modul hinein und aus ihm heraus - haben.
Upstream- und Downstream-Boards werden
miteinander verbunden und bilden so ein
Fig 2 - Accelerometer
Inführung
funktionsfähiges elektronisches System für
Lernzwecke und zur Entwicklung.
• Zubehör
Zusätzlich zu den einzelnen Boards und
Platinen werden ergänzend mehr als 60 Sen-
soren und Hilfsmittel angeboten - darunter
auch ein Beschleunigungs-Sensor wie in Bild
2 zu sehen.
Software
Die nötige Software hängt von der Art der
eingesetzten Upstream-Boards ab. Zur E-
blocks-Reihe gehören C-Compiler, Assembler
und Flowcode - ein einzigartiges Werkzeug
zur grafischen Programmierung, das auf
intuitiv erfassbaren Flussdiagrammen beruht
und nichtsdestotrotz auch für die Entwicklung
komplexer Systeme geeignet ist.

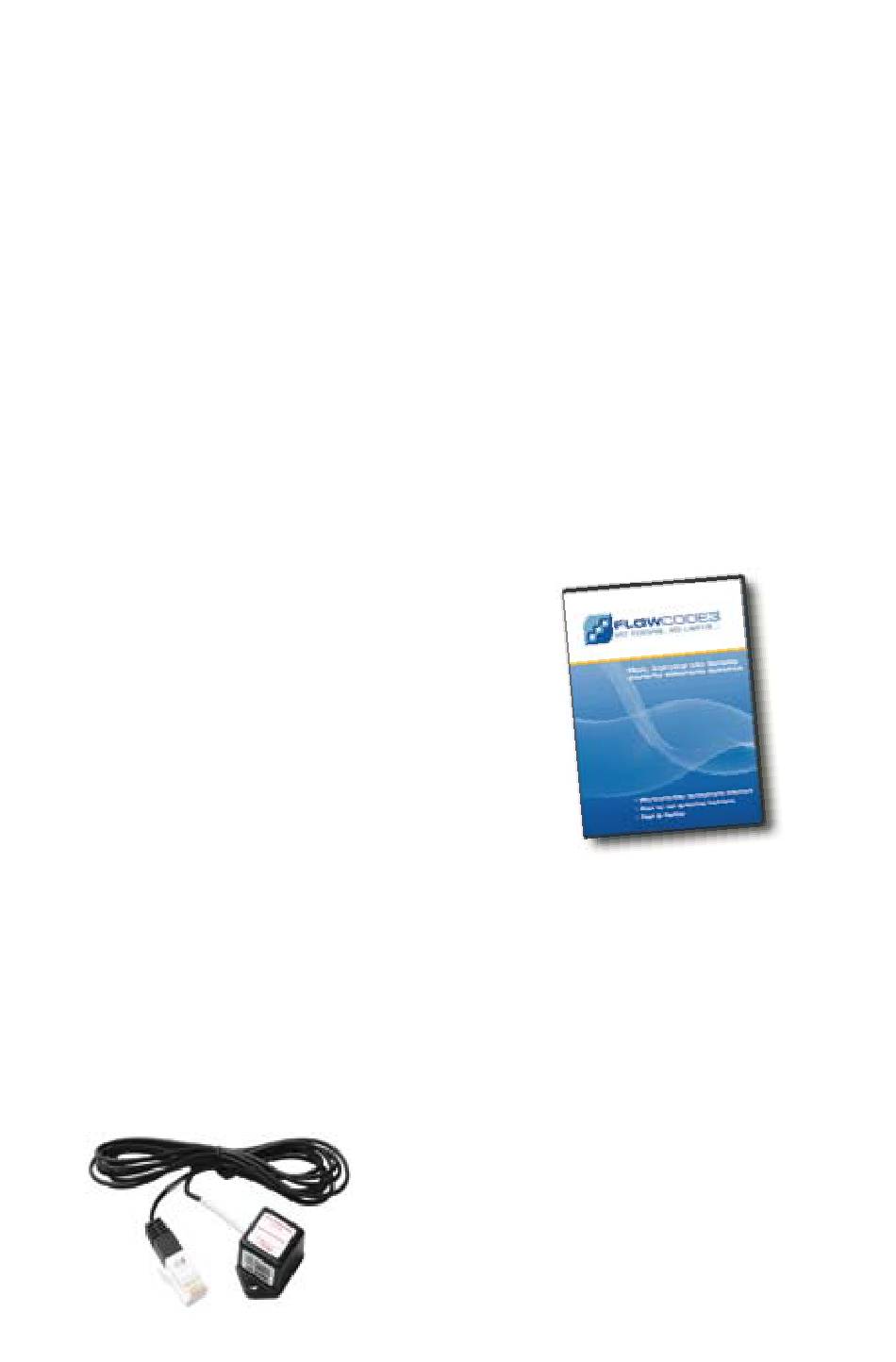

Fig 3 - Flowcode 3
Curriculum und Applikationen
Ob Elektronik-Anfänger oder Ingenieur mit
dem Wunsch, sein Wissen z.B. um VDHL zu
erweitern: Das E-blocks-System wird durch
eine umfangreiche Sammlung an Lernmaterial-
ien, Tutorien, Datenblätter und Artikel zu spe-
ziellen Projekten ergänzt. Das meiste davon
befindet sich auf CD-ROM und der Rest ist
auf unseren Webseiten zu finden.
Bedienungsanleitung
Diese Anleitung führt Sie in die E-blocks-Reihe
ein und erläutert elektrische und mechanische
Besonderheiten. Außerdem finden Sie hier
Tipps und Kniffe zum optimalen Umgang mit
Ihrem E-blocks-System.
