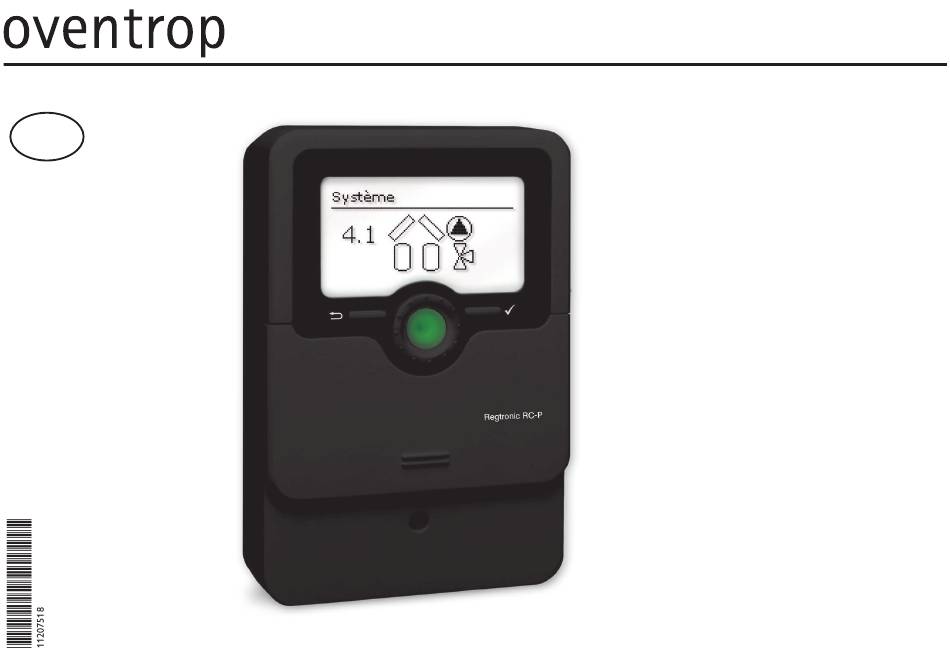

Robinetterie «haut de gamme» + Systèmes

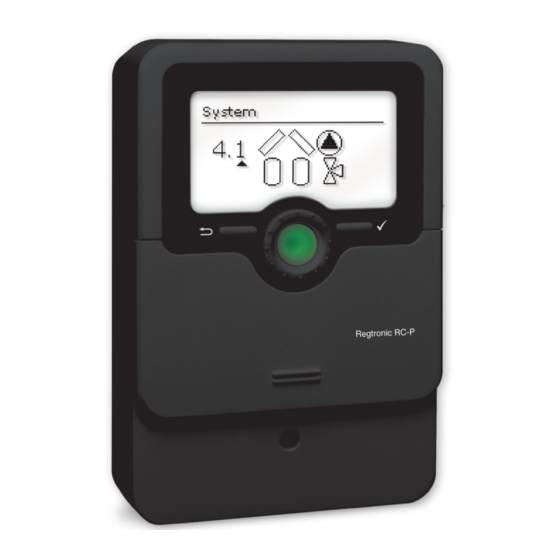

Regtronic RC-P
„
"
Notice d'installation et d'utilisation pour les professionnels
FR
Veuillez lire le présent mode d'emploi attentivement afin de pouvoir utiliser l'appareil de manière optimale.
Veuillez conserver la notice d'installation et d'utilisation.

Publicité

Table des Matières
loading

Manuels Connexes pour oventrop Regtronic RC-P

Sommaire des Matières pour oventrop Regtronic RC-P

  • Page 1 Robinetterie «haut de gamme» + Systèmes Regtronic RC-P „ “ Notice d’installation et d’utilisation pour les professionnels Veuillez lire le présent mode d’emploi attentivement afin de pouvoir utiliser l’appareil de manière optimale. Veuillez conserver la notice d’installation et d’utilisation.
  • Page 2 Recommandations de sécurité Groupe cible Veuillez lire attentivement les recommandations de sécurité suivantes afin d’éviter Ce manuel d‘instructions vise exclusivement les techniciens habilités. tout dommage aux personnes et aux biens. Toute opération électrotechnique doit être effectuée par un technicien en élec- trotechnique.

  • Page 3: Table Des Matières

    Régulateur de chauffage solaire et conventionnel Regtronic RC-P Le Regtronic RC-P gère aisément des systèmes complexes. 27 systèmes de base et La commande simplifiée via 2 touches principales et 1 actionneur rotatif, le de nombreuses fonctions optionnelles préprogrammées (telles que la désinfection Lightwheel , remplace le concept de commande habituel.

  • Page 4: Vue D'ensemble

    Vue d'ensemble • 4 sorties relais (dont 1 relais basse tension sans potentiel) Caractéristiques techniques • 4 entrées pour les sondes de température Pt1000, Pt500 ou KTY Entrées : pour 4 sondes de température (Pt1000, Pt500 ou KTY), 1 sonde Grundfos Direct Sensor™...

  • Page 5: Fonctions Optionnelles

    Installation 1.1 Fonctions optionnelles 2.1 Montage Solaire AVERTISSEMENT ! Choc électrique ! Bypass Lorsque le boîtier est ouvert, des composants sous tension Échangeur thermique externe sont accessibles ! Capteur tubulaire Î Débranchez l'appareil du réseau électrique Température cible avant de l'ouvrir ! Antigel Note Suppression de l’appoint...

  • Page 6: Raccordement Électrique

    2.2 Raccordement électrique Branchez le débitmètre V40 sur les bornes S5/ V40 et GND sans tenir compte de Choc électrique ! AVERTISSEMENT ! sa polarité. Les bornes PWM sont des sorties pour la commande de pompes à haut Lorsque le boîtier est ouvert, des composants sous tension rendement (configurables en sorties 0 - 10 V, voir page 58).

  • Page 7: Lecteur De Carte Mémoire Microsd

    2.4 Lecteur de carte mémoire MicroSD Le régulateur est muni d’un lecteur de carte mémoire MicroSD. Le Regtronic RC-P offre à l’utilisateur de nombreuses fonctions et une grande liber- té de configuration. La réalisation d’une installation complexe requiert une planifica- Les cartes MicroSD permettent d'effectuer les opérations suivantes :...

  • Page 8: Commande Et Fonctionnement

    Commande et fonctionnement 3. Comment activer les fonctions solaires optionnelles 4.1 Touches et actionneur rotatif En règle générale, le système solaire de base aura déjà été choisi dans le menu de mise en service. Vous pouvez à présent sélectionner, activer et régler des fonctions optionnelles.

  • Page 9: Microtouches Pour Le Mode Manuel Et La Fonction Vacances

    4.3 Témoin lumineux Le régulateur est muni d'un témoin lumineux multicolore situé au milieu du Lightwheel ® . Ce témoin lumineux indique les états de fonctionnement suivants : Couleur Lumière fixe Clignotement lent Fonctionnement Mode manuel: un relais au moins en mode manuel normal Vert Vous pouvez régler les valeurs et options de différentes manières :...
  • Page 10 Régler le programmateur Lorsque vous activez l’option Programm., un pro- grammateur hebdomadaire s’affiche sur l’écran et vous permet de définir des plages horaires pour la fonction choisie. Le paramètre Sélection jours vous permet de sélec- tionnez individuellement des jours de la semaine ou une Lorsqu’il n’est possible de sélectionner qu’une seule option parmi plusieurs, les combinaison de jours fréquemment sélectionnés.
  • Page 11 Comment copier une plage horaire : Pour copier les réglages d'une plage horaire sur un autre jour ou combinaison de jours, effectuez les opé- rations suivantes : Î Sélectionnez le jour ou la combinaison où vous souhaitez copier la plage horaire et sélectionnez Copier de.
  • Page 12 Comment modifier une plage horaire Comment remettre à zéro une plage horaire Pour modifier une plage horaire, effectuez les opéra- Pour remettre à zéro des plages horaires préalable- tions suivantes : ment définies, effectuez les opérations suivantes : Î Sélectionnez le jour ou la combinaison souhaité(e). Î...

  • Page 13: Structure Du Menu

    4.5 Structure du menu Menu principal État Solaire Solaire Installation Réglages de base Réglages de base Chauffage Fonctions optionnelles Système Contrôle de fonctionnement Capteur Réglages de base Fonction vacances Réservoir Carte mémoire SD Expert Logique de chauffage Mode manuel Code d'utilisateur Installation Entrées/Sorties Fonctions optionnelles...

  • Page 14: Mise En Service

    Mise en service Dès que le système est rempli et prêt à l’emploi, branchez le régulateur sur secteur. 1. Langue : Le régulateur lance une phase d’initialisation pendant laquelle le Lightwheel s’al- ® Î Sélectionnez la langue de votre choix. lume en rouge.
  • Page 15 7a. Schéma (si vous avez choisi un schéma) : 3. Réglage de l’heure d’été / d’hiver : Î Saisissez le numéro du schéma souhaité. Î Activez ou désactivez le changement automatique de l’heure d’été / d’hiver. 4. Heure : 7b. Système solaire (si vous avez choisi un sys- tème) Î...

  • Page 16: Systèmes De Base Et Variantes Hydrauliques

    5.1 Systèmes de base et variantes hydrauliques Système Le choix du système solaire de base est l’un des réglages les plus importants, raison pour laquelle il doit s’effectuer dès l’accès au menu de mise en service. Le régulateur propose d’abord de choisir le système en fonction du nombre de réservoirs et de champs de capteurs, puis la variante hydraulique.

  • Page 17: Attribution Des Relais Et Des Sondes

    5.2 Attribution des relais et des sondes Système 2 variante 1 Système 1 Sondes Relais; PWM / 0-10 V Sondes Relais; PWM / 0-10 V Capteur 1 Pompe solaire R1; A Capteur 1 Pompe capteur 1 R1; A Réservoir en bas Réservoir en bas Pompe capteur 2 R2;...
  • Page 18 Système 2 variante 2 Système 3 variante 1 Sondes Relais; PWM / 0-10 V Sondes Relais; PWM / 0-10 V Capteur 1 Vanne 2 voies capteur 1 R1 Capteur Pompe solaire R1; A Réservoir en bas Vanne 2 voies capteur 2 R2 Réservoir 1 en bas Vanne 3 voies réservoir 2 Capteur 2...
  • Page 19 Système 3 variante 2 Système 3 variante 3 Sondes Relais; PWM / 0-10 V Sondes Relais; PWM / 0-10 V Capteur Pompe solaire réservoir 1 R1; A Capteur Pompe solaire R1; A Réservoir 1 en bas Pompe solaire réservoir 2 R2; B Réservoir 1 en bas Vanne 2 voies réservoir 1 Réservoir 2 en bas...
  • Page 20 Système 4 variante 1 Sondes Relais; PWM / 0-10 V Capteur 1 Pompe capteur 1 R1; A Réservoir 1 en bas Pompe capteur 2 R2; B Capteur 2 Vanne 3 voies réservoir 2 R3 Réservoir 2 en bas S1 S3 Sens du débit sans courant électrique...

  • Page 21: Vue D'ensemble Des Schémas

    5.3 Vue d'ensemble des schémas 0001 0002 0003 0004 Système de chauffage solaire avec 1 Système de chauffage solaire avec 2 Système de chauffage solaire avec 1 Système de chauffage solaire avec 1 réservoir réservoirs et échange de chaleur réservoir et chauffage d'appoint réservoir et 1 vanne à...

  • Page 22: Menu Principal

    Menu principal État Ce menu permet de sélectionner le sous-menu de votre choix. Le menu État indique, pour chaque sous-menu, les messages d’état correspondants. Les sous-menus disponibles sont les suivants : 7.1 Mesures / Valeurs bilan • État • Solaire •...

  • Page 23: Solaire

    7.4 Chauffage Le menu État / Chauffage indique l’état de fonctionnement des demandes et des Si vous sélectionnez S1, par exemple, vous accéderez à un sous-menu qui vous fonctions optionnelles sélectionnées. indiquera les valeurs de température maximale et minimale. 7.5 Messages 7.2 Solaire Le menu État / Solaire indique l’état de fonctionnement du système solaire, du Le menu État / Messages indique les messages d’erreur et d’avertissement.

  • Page 24: Service

    Messages 7.6 Service Code Affichage Fonction de surveillance Cause d’erreur 0001 !Erreur sonde! Rupture sonde Rupture de câble d'une sonde Court-circuit câble d'une 0002 !Erreur sonde! Court-circuit sonde sonde Temp.Tcapt > rés. chargé 0011 DT trop élevée !DT trop élevée! de 50 K Entre 23:00 et 05:00 Temp.

  • Page 25: Configuration Solaire De Base

    8.1 Configuration solaire de base Ce menu permet d’effectuer tous les réglages relatifs à la partie solaire de l’instal- lation. Ce menu permet également de définir le système hydraulique de l’installation. Le réglage du système hydraulique s’effectue en choisissant un système et une variante. Le plus souvent, le système et la variante ont déjà...
  • Page 26 Il est donc possible de définir, pour chaque réservoir, une fonction T, une tempé- est supérieure à la valeur nominale de 1/10 de la valeur d'augmentation définie, la rature nominale et maximale, la priorité souhaitée (dans les systèmes à plusieurs vitesse de la pompe augmente d'un cran (1 %).

  • Page 27: Fonctions Solaires Optionnelles

    Logique de chauffage 8.2 Fonctions solaires optionnelles Solaire / Réglage de base / Logique chauffage Ce menu permet de régler des fonctions optionnelles relatives à la partie solaire de l’installation. Gamme de réglage / Paramètre Signification Réglage d’usine Sélection Le sous-menu Ajouter nouv. fonc… contient des fonctions prédéfinies. Les fonc- P.
  • Page 28 Vous trouverez, en bas de chaque sous-menu, les options Fonction et Enreg. L’option Fonction permet de désactiver ou de réactiver provisoirement les fonc- fonc. Pour utiliser une fonction, choisissez Enreg. fonc. et validez l'interrogation tions optionnelles préalablement enregistrées. Dans ce cas, les réglages correspon- de sécurité...
  • Page 29 Bypass La fonction Bypass permet d’éviter toute perte d’énergie du réservoir juste après avoir activé le chauffage. Elle sert à dévier le fluide caloporteur froid présent dans les tuyauteries pour qu’il ne pénètre pas dans le réservoir. Une fois que le tuyau de conduite du capteur au réservoir a été...
  • Page 30 Note : Échangeur thermique externe Dans les systèmes à 2 champs de capteurs, la fonction Température cible ne fonctionne pas correctement pour des raisons hydrauliques. Note : L'échangeur thermique est protégé par une fonction antigel non réglable. Nous vous recommandons cependant d'utiliser un bypass. Fonction capteurs tubulaires Solaire / Fonc.
  • Page 31 La fonction se désactive ou n'est plus prise en compte lorsque la sonde du capteur Antigel est défectueuse ou lorsque le capteur est bloqué. Elle n'est pas non plus prise en compte lorsque l'option Température maximale du réservoir off est activée et que la température du réservoir à...
  • Page 32 Suppression de l’appoint Relais parallèle Solaire / Fonc. option. / Ajouter nouv. fonc… / Suppress. app. Solaire / Fonc. option. / Ajouter nouv. fonc… / Relais parallèle Gamme de réglage / Gamme de réglage / Paramètre Signification Réglage d’usine Paramètre Signification Réglage d’usine Sélection...
  • Page 33 Disposition Refroidissement du système : Avec cette variante, dès que la différence de température entre le capteur et le ou les réservoirs sélectionnés dépasse la valeur d’activation préréglée, les réservoirs continuent de chauffer même après avoir atteint leur seuil de température maxi- mal respectif mais que jusqu’à...
  • Page 34 Option drainback Dans les systèmes drainback, le caloporteur circule à travers un réservoir collec- teur à défaut de chauffage solaire. L'option drainback active le remplissage du sys- tème dès que le chauffage solaire commence. Une fois activée, cette option permet d'effectuer les réglages suivants.
  • Page 35 Pompe double Si le relais de référence dépasse à son tour la durée de fonctionnement définie, le régulateur activera de nouveau le relais précédent lors de l’activation suivante. Si vous le souhaitez, vous pouvez aussi activer l'option Surveillance du débit pour que la pompe double se mette en marche en cas de panne de débit.
  • Page 36 Surveillance du débit Relais Solaire / Fonc. option. / Ajouter nouv. fonc… / Surv. débit Relais Gamme de réglage / Réglage Paramètre Signification Sélection d’usine Variante pompe Variante vanne Sonde Sélection de la sonde de débit Selon le système choisi - Relais réf.
  • Page 37 Surveillance de la pression Basse pression Lorsque la pression de l’installation est inférieure à la valeur d’activation On prédé- finie, un message d’erreur s’affiche sur l’écran. Si vous avez activé l'option Arrêt, le régulateur désactivera le système de chauffage solaire en cas de panne. Le régulateur réactivera le système dès que la pression sera supérieure ou égale à...
  • Page 38 Contrôle de fonctionnement Causes possibles: • Trop faible puissance de la pompe • Composantes de l’installation bloquées • Erreurs de débit dans le champ capteur • Air à l’intérieur de l’installation • Vanne / pompe défectueuse Circulation nocturne Cette fonction sert à détecter et à signaler tout refroidissement du réservoir dû à Note : une montée thermique dans le circuit solaire.

  • Page 39: Fonction Vacances

    8.3 Fonction vacances Refroidissement du capteur : Avec cette variante, dès que la température du capteur dépasse la valeur maximale préréglée, les réservoirs continuent de chauffer après avoir atteint leur seuil de tem- pérature maximal. Les réservoirs continuent donc de chauffer jusqu’à la température de sécurité ou jusqu’à...

  • Page 40: Menu Expert Solaire

    8.4 Menu expert solaire Installation Solaire / Expert Ce menu permet d’effectuer tous les réglages relatifs à la partie non solaire de l’installation. Gamme de réglage / Réglage Paramètre Signification Sélection d’usine Il contient de nombreuses fonctions optionnelles que vous pourrez régler. Sonde départ Option sonde départ Oui, Non 9.1 Fonctions optionnelles...
  • Page 41 Pour supprimer une fonction enregistrée, choisissez Supprimer fonction et vali- dez l'interrogation de sécurité par Oui. Le sous-menu Sélec. relais est disponible dans presque toutes les fonctions op- tionnelles. C’est la raison pour laquelle il n’est pas évoqué dans les descriptions des fonctions.
  • Page 42 Relais parallèle Mitigeur Install. / Fonc. option. / Ajouter nouv. fonc… / Mitigeur Note : Gamme de réglage / Réglage Si le relais de référence est réglé en mode manuel, le relais parallèle ne Paramètre Signification Sélection d’usine se mettra pas en marche en même temps que celui-ci. Selon le sys- Relais fer.
  • Page 43 Chauffage zone Relais erreur Install. / Fonc. option. / Ajouter nouv. fonc… / Chauff. zone Install. / Fonc. option. / Ajouter nouv. fonc… / Relais erreur Gamme de réglage / Réglage Gamme de réglage / Réglage Paramètre Signification Paramètre Signification Sélection d’usine Sélection...
  • Page 44 Échange de chaleur Sonde de la source chaude Install. / Fonc. option. / Ajouter nouv. fonc… / Échange chaleur Relais Sonde de la Gamme de ré- Réglage source froide Paramètre Signification glage / Sélection d’usine La fonction Échange de chaleur permet de transférer la chaleur d’une source Selon le système Selon le sys- Relais...
  • Page 45 Chaudière à combustible solide • La température mesurée par la sonde de la chaudière à combustible solide est supérieure à la valeur minimale • La température mesurée par la sonde du réservoir est inférieure à la valeur maximale Le réglage de vitesse se met en marche lorsque la différence de température est supérieure à...
  • Page 46 La fonction Circulation sert à régler et contrôler le fonctionnement des pompes de circulation. Elle offre, pour cela, 5 modes de fonctionnement : Sonde • Thermique Relais circulation • Programmateur • Thermique + Programmateur • Demande • Dem.+Prog. Lorsque vous sélectionnez un mode de circulation, les paramètres correspondants s’affichent sur l’écran.
  • Page 47 Install. / Fonc. option. / Ajouter nouv. fonc… / Bloc de fonc. Gamme de ré- Réglage Paramètre Signification glage / Sélection d’usine Selon le sys- Selon le sys- Relais Sélection relais tème choisi tème choisi Sonde source Thermostat a Option thermostat a Oui, Non Relais Th-a on...
  • Page 48 En plus des fonctions optionnelles préréglées, vous avez à votre disposition des En mode AND, la condition d’activation de la fonction relais de référence est consi- blocs de fonctions composés des fonctions «thermostat», «programmateur» ainsi dérée comme remplie lorsque tous les relais sont activés que de fonctions différentielles et «relais de référence».

  • Page 49: Chauffage

    10 Chauffage 10.2 Fonctions optionnelles Ce menu permet de sélectionner et de régler des fonctions optionnelles relatives Ce menu permet d’effectuer tous les réglages relatifs à la partie chauffante de l’ins- au chauffage. tallation. Il permet également de déclencher des demandes et de régler des fonc- tions optionnelles.
  • Page 50 Le paramètre Interr. permet d'activer ou de désactiver des fonctions avec un in- terrupteur externe. Si vous sélectionnez Interr., le paramètre Sonde s'affichera. Ce paramètre permet d'attribuer à la fonction choisie l'entrée pour sonde sur laquelle vous souhaitez brancher l'interrupteur. Les fonctions réglées et enregistrées sont visibles dans le menu Fonc.
  • Page 51 Désinfection thermique La période de surveillance démarre dès que la température mesurée par la sonde sélectionnée est inférieure à la température de désinfection thermique. Dès que la période de surveillance s’achève, le relais de référence active le chauffage d’appoint. La période de chauffage démarre dès que la température mesurée est supérieure à la température de désinfection thermique.
  • Page 52 Chauffage de l’ECS Lorsque vous sélectionnez l’option Durée marche prolongée, le paramètre Du- rée s’affiche et vous permet de définir une durée pour la marche prolongée de la pompe. L’option marche prolongée sert à laisser le relais choisi activé pendant la durée de marche prolongée une fois que le relais attribué...

  • Page 53: Cal

    11 CAL Vous accéderez à un sous-menu dans lequel vous pourrez configurer le nouveau calorimètre. CAL / Nouveau calorim. Si vous activez l’option Sonde débit, vous pourrez sélectionner une entrée d’im- Gamme de réglage / Réglage pulsions, une sonde Grundfos Direct Sensor™, le cas échéant, et un Flowrotor. Le Paramètre Signification Sélection...

  • Page 54: Réglages De Base

    L’option Fonction permet de désactiver ou de réactiver provisoirement le calo- rimètre enregistré. Dans ce cas, les réglages préalablement effectués restent sau- vegardés. Le paramètre Interr. permet d'activer ou de désactiver le calorimètre avec un in- terrupteur externe. Si vous sélectionnez Interr., le paramètre Sonde s'affichera. Ce paramètre permet d'attribuer à...

  • Page 55: Carte Mémoire Microsd

    Le régulateur reconnaît les mises à jour du logiciel résident unique- ment lorsque celles-ci ont été enregistrées dans un dossier sous le nom Gamme de réglage / Réglage Paramètre Signification OVENTROP / RCP au premier niveau du répertoire de la carte mé- Sélection d’usine moire. Temps rest. Temps d’enregistrement restant Instruction pour retirer la carte en toute Î...

  • Page 56: Mode Manuel

    14 Mode manuel Comment enregistrer les réglages du régulateur Î Pour enregistrer les réglages du régulateur sur une carte mémoire MicroSD, sélectionnez l’option Enregistrer régl. Pendant l’enregistrement, les messages Veuillez patienter puis OK! s’afficheront sur l’écran. Les réglages du régulateur seront enregistrés dans un fichier .SET sur la carte mémoire MicroSD.

  • Page 57: Code D'utilisateur

    15 Code d'utilisateur 16.1 Entrées Ce sous-menu permet de spécifier, pour chaque entrée, le type de sonde connec- L'accès à certains paramètres est limité et requiert un code d'utilisateur (client). tée. Vous pouvez choisir entre les types suivants : 1. Installateur 2962 (réglage d'usine) S1 …...

  • Page 58: Sorties

    16.2 Sorties Entrées / Sorties / Entrées Gamme de réglage / Réglage Paramètre Signification Sélection d’usine S1 … S7 Sélection de l’entrée pour sonde Interr., KTY, Pt500, Pt1000, Type Sélection du type de sonde (S1 … S4) Pt1000 Pas de Offset Offset des sondes -15,0 …...
  • Page 59 Note : Lorsque vous sélectionnez le type de commande PWM, les paramètres Sortie et Courbe s’affichent sur l'écran. Le paramètre sortie permet de sélectionner une En cas de d’écart entre la vitesse minimale définie dans le menu Sorties et celle définie pour une sortie dans les fonctions optionnelles, c’est la valeur des 2 sorties PWM proposées.

  • Page 60: Détection De Pannes

    17 Détection de pannes En cas de panne, un message s'affichera sur l'écran du régulateur. Choc électrique ! AVERTISSEMENT ! Lorsque le boîtier est ouvert, des composants sous tension sont accessibles ! Î Débranchez l'appareil du réseau électrique avant de l'ouvrir ! Le régulateur est protégé...
  • Page 61 La pompe chauffe alors que la transmission thermique du capteur au réservoir n'a La pompe démarre plus tard que prévu. pas lieu; les circuits départ et retour sont aussi chaud l'un que l'autre; présence éventuelle de bulles d'aire dans le tuyau. La différence de température définie DTon est-elle trop élevée ? Il y a-t-il de l'air dans le système ?
  • Page 62 La pompe du circuit solaire ne marche pas alors que le capteur est nettement plus L’isolant est-il suffisamment collé au chaud que le réservoir. réservoir ? L'écran est-il allumé maintenant ? Renforcez l'isolation du réservoir ou Si non, appuyez sur la touche de échangez l'isolant Les raccords du réservoir sont-ils droite (✓).

  • Page 63: Index

    18 Index Bilan calorimétrique ........................44 Menu de mise en service ......................14 Bloc de fonctions .......................... 47 Messages d’erreur ......................... 23 Bypass, fonction solaire optionnelle ..................29 MicroSD ............................55 Microtouches ........................... 7 Mode de fonctionnement, relais ....................56 Chaudière à...
  • Page 64 OVENTROP GmbH & Co. KG Paul-Oventrop-Straße 1 D-59939 Olsberg Télefone +49 (0) 29 62 82-0 +49 (0) 29 62 82-400 E-Mail mail@oventrop.de Internet www.oventrop.com Sous réserve de modifications techniques. Vous trouverez une vue d’ensemble des interlocuteurs dans le monde 136955183 08/2019 entier sur www.oventrop.com.
