Presser la touche d'apprentissage (1d) au contact de
fenêtre pendant le compte à rebours. Comme la touche
est encastrée au verso du boîtier, utiliser un objet pointu,
tel qu'un tournevis ou un trombone.
Le message REUSSI qui apparaît à l'écran du
« R-Tronic » brièvement, signale que l'apprentissage a
été terminé avec succès.
Chaque contact de fenêtre doit être apparié avant
son montage.
Montage sur l'huisserie et le cadre de la fenêtre
1. Retirer la bande adhésive au verso
du module capteur radio (1).
2. Positionner le module capteur (1) de
telle manière que l'entaille (1a) soit
orientée vers l'intérieur en direction
de la fenêtre et coller le capteur sur le
dormant de la fenêtre.
Afin d'enregistrer aussi le mouvement
basculant de la fenêtre, le capteur
devrait être fixé dans le quart supérieur
du dormant.
3. Retirer la bande adhésive au verso
de l'aimant (2).
4. Aligner l'entaille 2a à l'entaille (1a)
du capteur et coller l'aimant sur le
cadre de la fenêtre.
Le capteur et l'aimant doivent être
positionnés très proches l'un de l'autre
(max. 5 mm).
Montage et mise en service
1
2
1a
- 26 sur 65 -

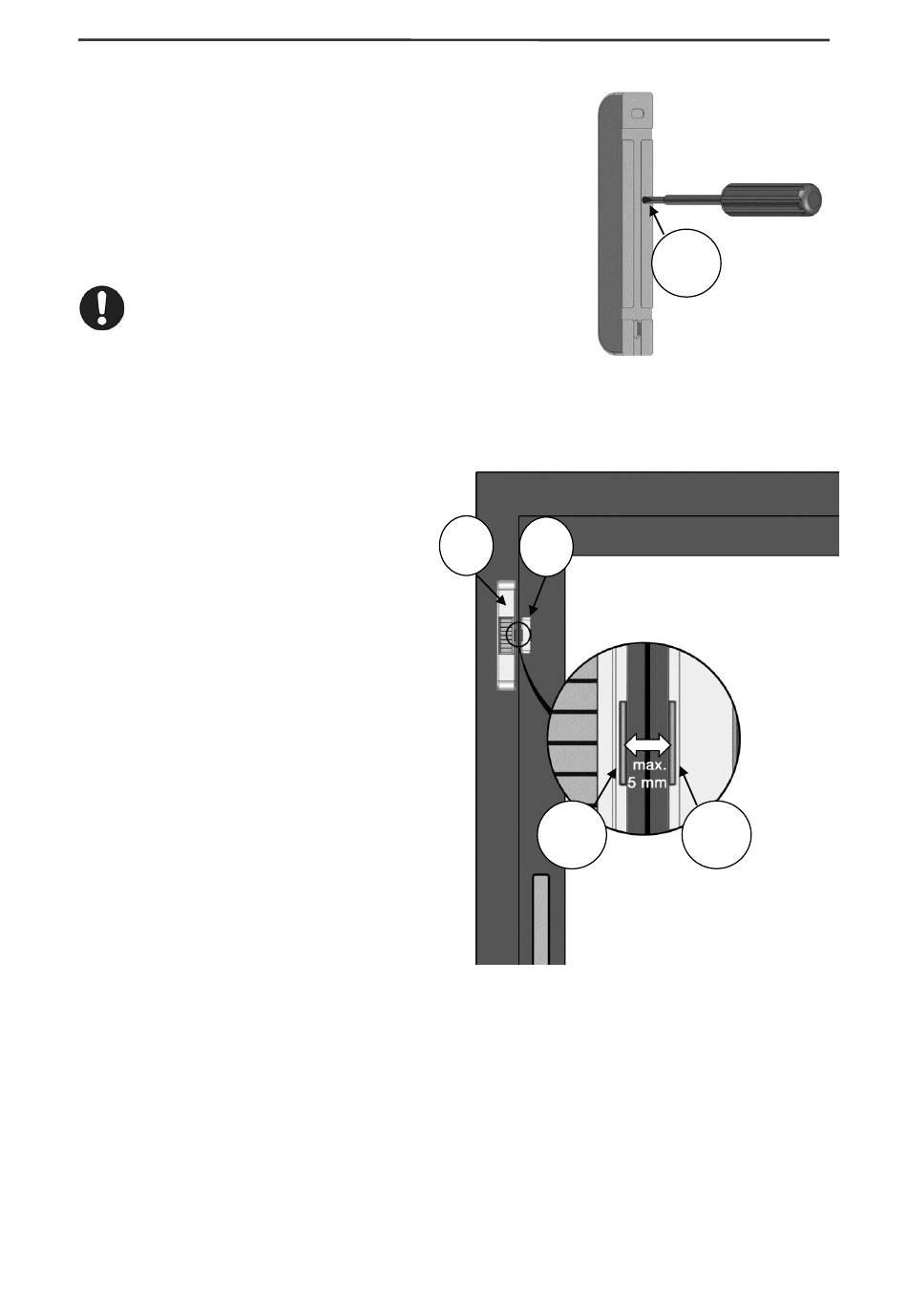

(Fig. 21)
