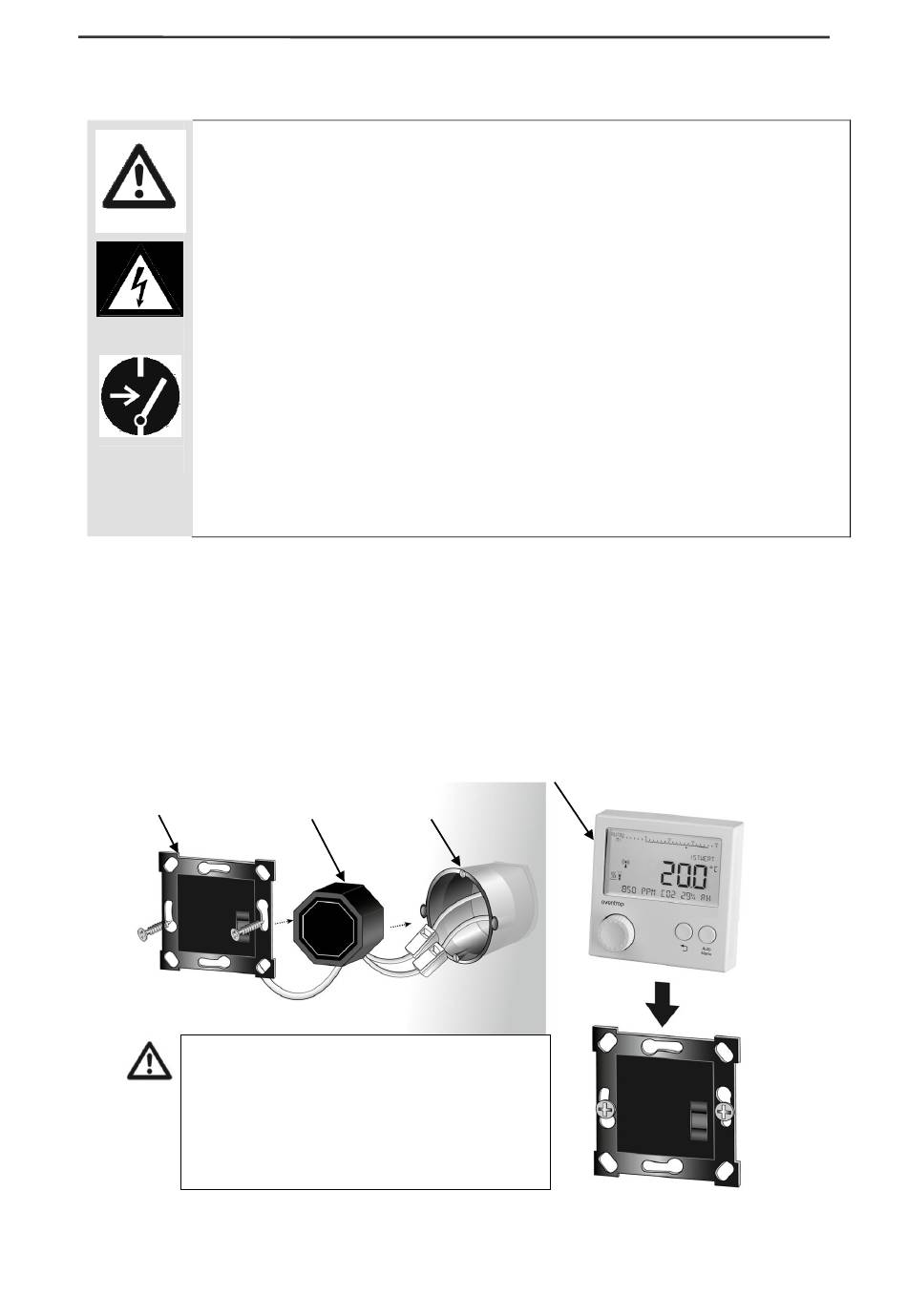

4.3 Montage mural de la plaque de fixation avec bloc
d'alimentation à encastrer (« RTFC K »)
DANGER
Risque de choc électrique!
Une décharge électrique peut se produire lors du branchement du bloc
d'alimentation au réseau électrique de la maison.
 Le montage du bloc d'alimentation ne doit être effectué que par un
électricien qualifié
PRUDENCE
Risque d'incendie par surcharge des piles!
Il y a un risque de surcharge des piles si le « R-Tronic » est équipé de
piles et est raccordé au réseau électrique 230 V via le bloc d'alimentation
(types « RT B » et « RTF B ».
 Si le « R-Tronic » est équipé de piles, celles-ci doivent être enlevées
lors de l'utilisation du bloc d'alimentation.
1. Couper l'alimentation électrique avant le montage du bloc d'alimentation.
2. Réaliser la liaison électrique entre le bloc d'alimentation et le branchement 230 V
dans le boîtier encastré.
3. Visser la plaque de fixation au boîtier encastré et mettre le circuit sous tension.
4. Introduire le « R-Tronic » dans la plaque de fixation par le haut
Plaque de
Bloc d'alimentation
fixation
à encastrer
2
Le bloc d'alimentation pour pose encastrée est
à monter de telle manière que les câbles
primaires (1) ne peuvent pas entrer en
contact avec le câble secondaire (2).
Si nécessaire, ces câbles sont à fixer à l'aide
d'un serre-câbles par ex. afin de garantir la
séparation physique.
► Maintenant le « R-Tronic » est prêt pour l'apprentissage (voir paragraphe 4.6).
.
Boîtier encastré
1
Câbles primaires
Câble secondaire
- 16 sur 65 -
Montage et mise en service
« R-Tronic RTFC K » (pour « RT B » / « RTF B »,
230V
(Fig. 7)
enlever les piles !)
