Mise en service
10
2.1.4
Bornes de raccordement

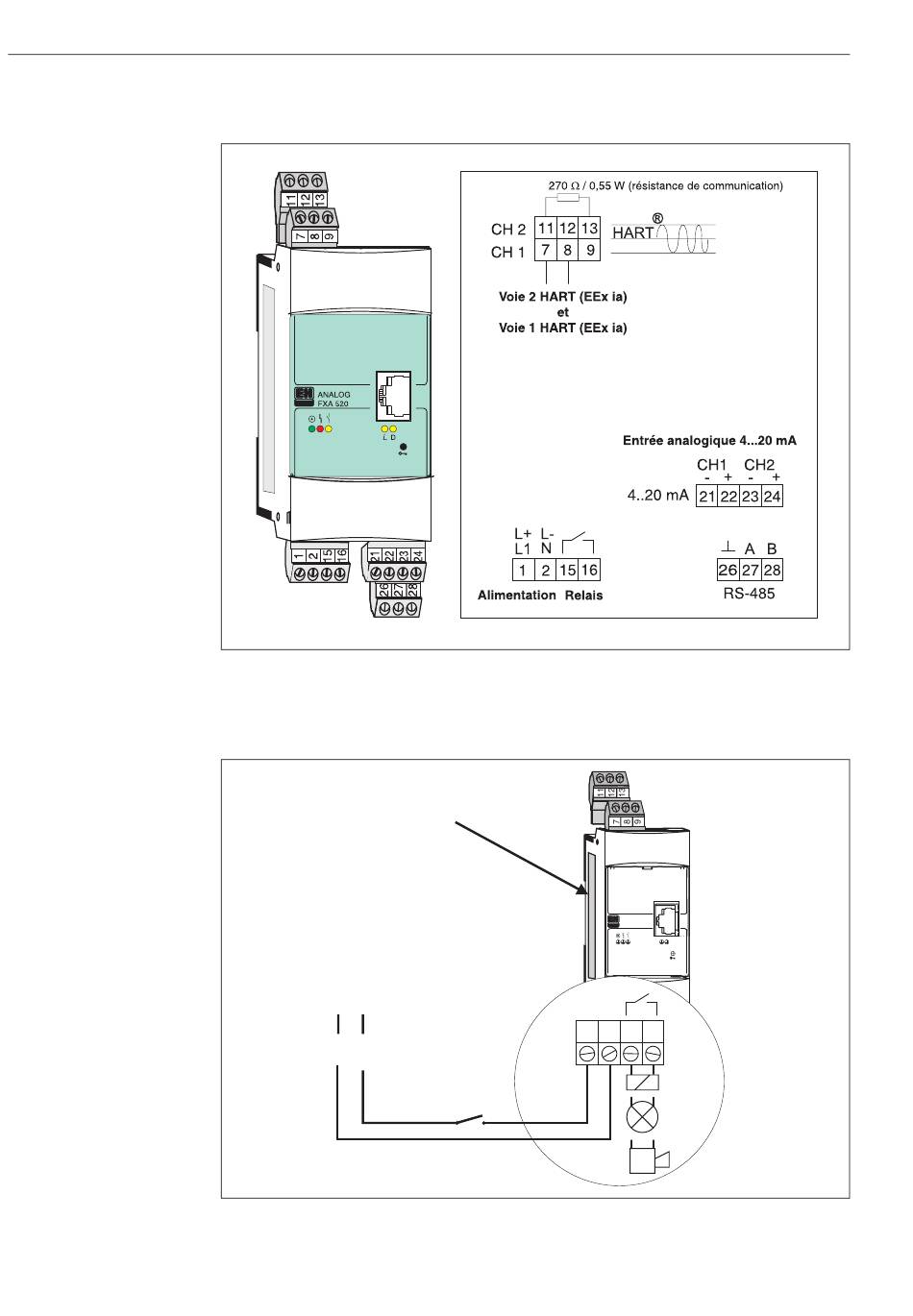

Fig. 1 :
Occupation des bornes à la Fieldgate FXA520
Raccordement de l'alimentation et du relais tout ou rien
Vérifiez la tension
sur la plaque
signalétique !
N
L1
U~ 85...253 V
L–
L+
U– 20... 60 V
N
L1
U~ 20... 30 V
Fig. 2 :
Occupation des bornes pour l'alimentation et le relais tout ou rien
(AC)
50/60 Hz
(DC)
...
(AC)
50/60 Hz
Fieldgate FXA520
ANALOG
FXA 520
D
L
L+ L-
N
L1
15 16
1 2
Endress+Hauser
L00-FXA520xx-04-00-06-de-001
L00-FXA520xx-04-00-06-fr-004
