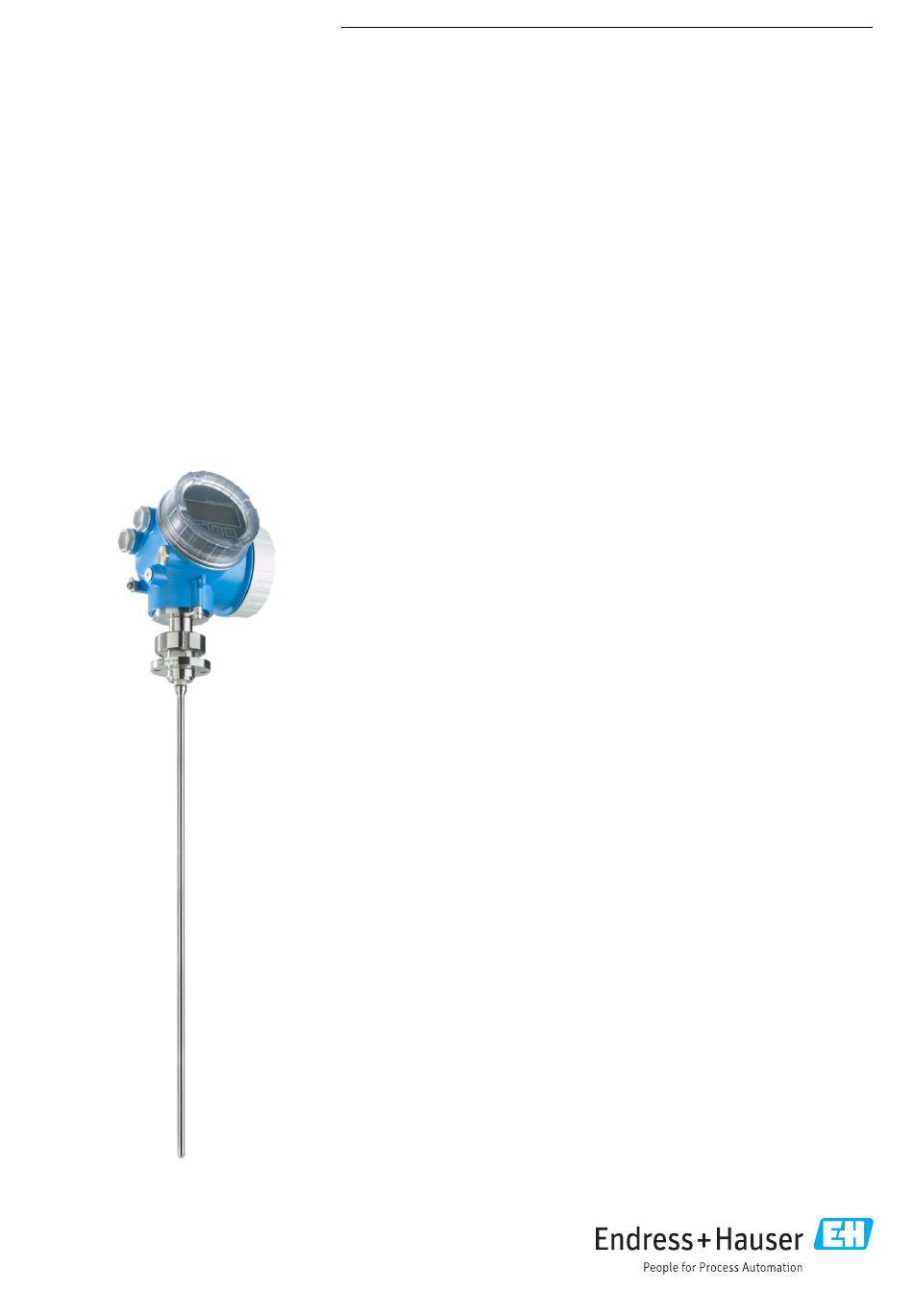

TI01002F/14/FR/22.18
71407803
2018-04-12
Products
Information technique
Levelflex FMP53
Radar de niveau filoguidé
Mesure de niveau dans les applications
hygiéniques
Domaine d'application
• Sonde à tige
• Raccords process pour exigences hygiéniques (Tri-Clamp, 11851, 11864, NEUMO,
Varivent N, SMS)
• Température de process : –20 ... +150 °C (–4 ... +302 °F)
• Pression de process : –1 ... +16 bar (–14,5 ... +232 psi)
• Gamme de mesure maximale : tige 6 m (20 ft)
• Précision : ±2 mm (±0,08 in)
• Certificats internationaux pour la protection contre les explosions ; WHG ;
EN10204-3.1 ; EHEDG ; 3-A ; CoC ASME-BPE
• Protocole de linéarité (3 points, 5 points)
Principaux avantages
• Mesure sûre même en cas de fluctuations des propriétés du produit et du process
• Concept de gestion des données HistoROM pour mise en service, maintenance et
diagnostic simples et rapides
• Fiabilité très élevée grâce à la nouvelle évaluation Multi-Echo Tracking
• Hardware et software développés selon IEC 61508 (jusqu' à SIL3)
• Intégration facile dans des systèmes de commande ou de gestion des équipements
• Interface utilisateur intuitive en langue nationale
• Technologie sans fil Bluetooth® pour la mise en service, la configuration et la
maintenance via l' a pp gratuite SmartBlue disponible pour iOS / Android
• Test de validité simple pour SIL et WHG
• Heartbeat Technology™
