Mise en service
16
2.2

Interface utilisateur

1 2 3
6

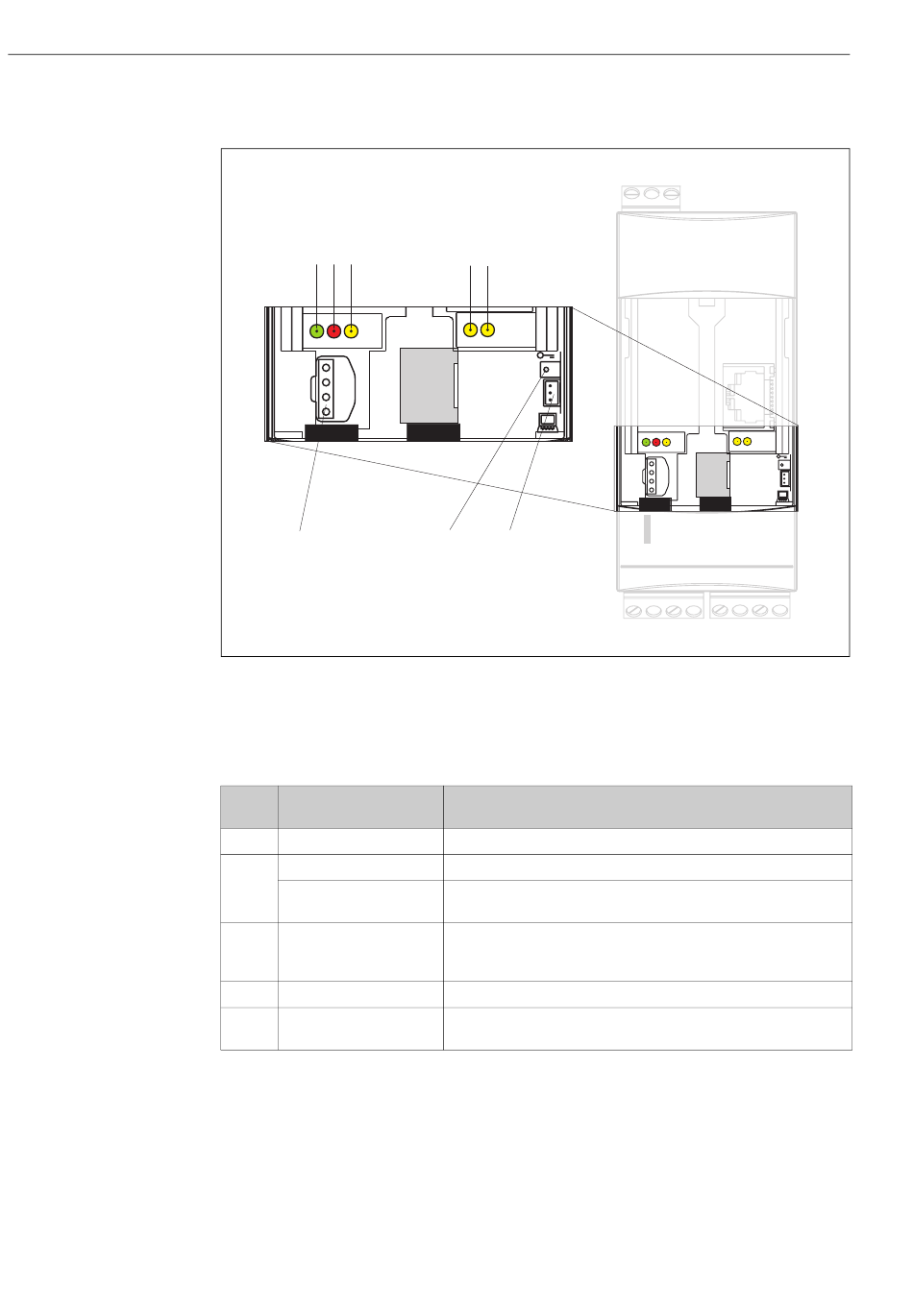

Fig. 10 : Disposition des éléments d'affichage et de configuration sur la Fieldgate FXA520
Eléments d'affichage
Disposition des éléments voir fig. 10.
Position Diode électroluminescente
(DEL)
1 DEL verte permanente
2 DEL rouge permanente
DEL rouge clignote
3 DEL jaune
4 DEL jaune
5 DEL jaune
4 5
7 8
Signification
Indique l'alimentation correcte
Indique un dysfonctionnement
Indique un avertissement / communication sur site via PC / hardware
déverrouillé / démarrage du système
Etat de commutation du relais intégré
DEL off = relais retombé
DEL on = relais attiré
Indique une connexion active
Indique une communication / version GSM : affichage de l'intensité du champ
si aucune connexion
Fieldgate FXA520
L00-FXA520xx-07-00-06-xx-001
