RCD-1070 Reproductor de Discos Compactos
Si va a estar fuera de su casa durante un largo
período de tiempo -por ejemplo las vacaciones
de verano-, le recomendamos, como precaución
básica, que desconecte su reproductor de dis-
cos compactos (así como el resto de componentes
de audio y vídeo de su equipo) de la red eléctrica.
Conmutador e Indicador
Luminoso de Puesta en
Marcha
El conmutador de puesta en marcha está ubicado
en el panel frontal de su reproductor de discos
compactos. Púlselo para poner en marcha el
RCD-1070. Tanto el indicador luminoso situado
encima del mismo como el visualizador de
funciones se activarán, indicando que el aparato
está conectado. Para desconectar el RCD-1070,
basta con que pulse de nuevo el mencionado
botón a fin de que éste regrese a su posición
inicial.
Nota: Si va a utilizar una toma de corriente
conmutada para activar y desactivar su
lector de discos compactos, debería dejar
siempre activado (posición "on", es decir
"hacia dentro") el conmutador de puesta
en marcha. De este modo, cada vez que el
aparato reciba energía eléctrica se situará
en su modo activo.

Conexiones de Salida

El RCD-1070 le permite escoger entre dos tipos
diferentes de señales de salida: una señal de
salida analógica procedente de los circuitos de
conversión D/A internos para utilizar
conjuntamente con componentes de audio
analógicos convencionales y una salida digi-
tal que suministra una señal de datos digitales
no procesada para ser tratada por convertidores
D/A o procesadores digitales externos.
Nota: Para evitar que se produzcan ruidos
de alta intensidad susceptibles de ser
percibidos por usted o sus cajas acústicas,
asegúrese de que su lector de discos
compactos está desactivado cuando esté
llevando a cabo las distintas conexiones.
Salidas Analógicas
(Ver Figura 3 para la realización de las
conexiones pertinentes)
Un par de conectores RCA estándar permiten
enviar una señal de salida analógica desde el
RCD-1070 a las entradas pertinentes de un
preamplificador, amplificador integrado o re-
ceptor de audio.
Seleccione cables de interconexión de alta
calidad para la conexión del RCD-1070 a su
equipo. Conecte el canal de salida izquierdo
del RCD-1070 a la correspondiente entrada de
fuente del canal izquierdo del preamplificador,
receptor o amplificador integrado de audio y
repita la operación con el canal derecho.

Salida Digital

(Ver Figura 4 para la realización de las
conexiones pertinentes)
Si usted piensa utilizar un convertidor D/A externo
u otro procesador digital, necesitará disponer de
una señal de datos digitales no procesada (es decir
que no haya pasado por los circuitos de conversión
D/A del aparato) procedente del RCD-1070. Esta
señal es suministrada por la toma de salida digi-
tal coaxial situada en el panel posterior del aparato.
Utilizando un cable digital coaxial estándar de
75 ohmios de impedancia característica, conecte
la salida digital del RCD-1070 al conector digi-
tal de entrada correspondiente del convertidor D/
A o procesador digital externo.
Entrada para Señal de
Disparo de 12 Voltios
El RCD-1070 puede ser activado por una señal
de disparo de 12 voltios. La entrada para señal
de disparo acepta cualquier señal de control (tanto
si es alterna como continua) de valor comprendido
entre 3 voltios y 30 voltios. Cuando se conecta
un cable a la entrada de 12V y en la misma está
presente una señal de disparo, el RCD-1070 se
activará. Cuando la señal de disparo sea
desactivada, el aparato se situará en la posición
de espera ("standby"). El indicador luminoso de
puesta en marcha del panel frontal permanecerá
activado pero el visualizador de funciones se
apagará y el aparato dejará de funcionar.
NOTA: Cuando utilice la señal de disparo
de 12V, deje el botón de PUESTA EN
MARCHA ("POWER") en la posición ON.

Funcionamiento

El RCD-1070 puede ser gobernado indistintamente
utilizando los botones y teclas de su panel frontal
o desde los equivalentes de los mismos situados
en el mando a distancia suministrado de serie. Las
instrucciones específicas para el uso de cada uno
de estos controles se detallan a continuación. La
mayoría de teclas y botones están duplicados en
el panel frontal y el mando a distancia por infrarrojos;
hay, sin embargo, unas pocas excepciones en las
que los controles están únicamente disponibles en
uno u otro. Dichas excepciones se contemplan en
el presente manual de instrucciones.
30
Mando a Distancia por
Infrarrojos
Antes de utilizar el mando a distancia por
infrarrojos, es necesario instalar dos pilas del
tipo "AAA" (suministradas de serie). Quite la
cubierta de plástico situada en la parte poste-
rior del mando a distancia por infrarrojos, instale
las pilas (observando siempre que se respeten
las indicaciones de polaridad) y vuelva a colocar
la cubierta.
Para utilizar el mando a distancia por rayos
infrarrojos, apúntelo hacia el sensor de
infrarrojos ubicado en la esquina inferior
izquierda del panel frontal del RCD-1070.

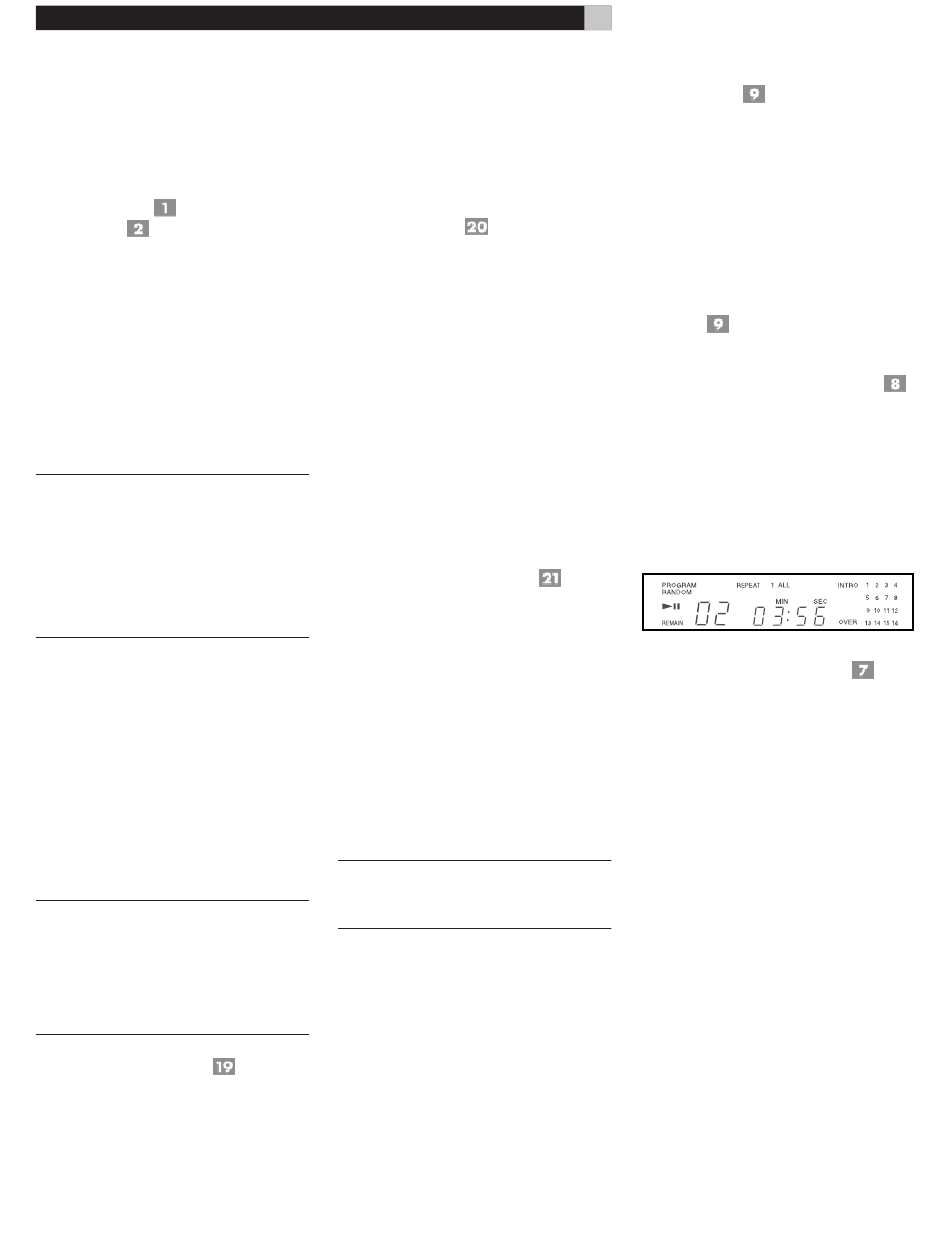

Visualizador de Funciones

Un visualizador de funciones iluminado situado
en el panel frontal del RCD-1070 proporciona
información útil sobre el estado del aparato,
así como sobre la activación de funciones
especiales y sobre los tiempos y pistas del disco
que esté siendo reproducido. Cada una de estas
indicaciones es descrita en las instrucciones
detalladas que siguen.

Bandeja de Transporte

Una bandeja de transporte motorizada ubicada
en la parte central del RCD-1070 se desliza hacia
el exterior del aparato para aceptar un disco
y vuelve a introducirse en él para reproducirlo.
Coloque el disco compacto en la bandeja de
transporte con la cara impresa hacia arriba
asegurándose de que el mismo esté
perfectamente centrado en aquélla. La bandeja
de transporte puede cerrarse de dos maneras:
pulsando la tecla OPN/CLS o pulsando la tecla
PLAY.
Teclas de Control del
Sistema de Transporte
Estas teclas permiten acceder a las funciones
de control básicas del mecanismo de transporte
del disco. Excepto en el caso de que se indique
lo contrario, todas las funciones están disponibles
tanto en el panel frontal del RCD-1070 como
en el mando a distancia. Los números encerrados
en cajas proporcionan una referencia cómoda
para encontrar cada tecla en las ilustraciones
del RCD-1070 y su correspondiente mando a
distancia que figuran al principio de este manual.
