RCD-1070 Lecteur de Disque Compact
Interrupteur de mise sous
tension
et indicateur
Power
L'interrupteur de mise sous tension sur la face
avant de l'appareil. Pour allumer le lecteur de
CD, pressez la touche Power. Lorsque l'appareil
est effectivement sous tension, la diode Power
et l'afficheur s'allument. Une seconde pression
sur cet interrupteur éteint l'appareil.
Note : si vous utilisez une prise de renvoi
secteur (en face arrière d'un autre
appareil) pour alimenter le RCD-1070,
vous devez laisser le bouton de mise sous
tension de ce dernier toujours sur " On ".
La mise sous tension effective se fera alors
par l'appareil qui alimente le RCD-1070.

Branchements en sortie

Le RCD-1070 vous laisse le choix entre une sortie
analogique stéréophonique traditionnelle, et une
sortie numérique. La sortie analogique utilise
un convertisseur numérique/analogique intégré
dans le RCD-1070, permettant le branchement
direct sur n'importe quel préamplificateur ou
amplificateur intégré. La sortie numérique délivre
un signal numérique non traité, destiné à être
utilisé avec un convertisseur numérique/
analogique ou un processeur externe.
Note : pour éviter tout bruit parasite que
n'apprécieraient ni les enceintes
acoustiques ni vos oreilles, toujours
éteindre le système avant d'effectuer des
branchements sur celui-ci.

Sorties analogiques

[Voir la figure 3 pour le câblage
correspondant]
Une paire de prises Cinch-RCA traditionnelles
fournit le signal stéréo en provenance du
RCD-1070 pour les entrées correspondantes
repérées " CD " d'un préamplificateur,
amplificateur intégré ou ampli-tuner. Choisissez
des câbles de liaison de la meilleure qualité
possible. Respectez bien le branchement : ca-
nal gauche sur canal gauche (couleur noire ou
blanche), et canal droit sur canal droit (couleur
rouge).
Sortie numérique
[Voir la figure 4 pour le câblage
correspondant]
Si vous désirez utiliser le RCD-1070 avec un
convertisseur numérique/analogique ou un
processeur externe, vous devez utiliser cette sortie
numérique. Ce signal est donc fourni en face
arrière de l'appareil. Il est au standard coaxial
par prise RCA, nécessitant un câble de liaison
75 ohms pour la liaison avec l'entrée numérique
du convertisseur externe.
Entrée commutation
" trigger " 12 V
Le RCD-1070 peut être allumé via un signal de
commutation " trigger " de 12 volts. Cette entrée
accepte en fait n'importe quelle tension continue
ou alternative comprise entre 3 et 30 volts.
Lorsqu'un câble est branché sur l'entrée " trig-
ger " et qu'une tension de cette valeur est
réellement présente, le RCD-1070 s'allume.
Lorsque la tension disparaît, l'appareil se remet
automatiquement en mode de veille Standby.
L'indicateur de la face avant reste allumé, mais
l'afficheur s'éteint et l'appareil n'est plus actif.
Note : Lorsque vous utilisez cette
possibilité d'allumage " trigger ", toujours
laisser la touche de mise sous tension
POWER enclenchée (position ON).

Fonctionnement

Le RCD-1070 peut être utilisé à partir des
commandes de sa face avant, ou à partir des
touches correspondantes de la télécommande
infrarouge fournie. Les instructions spécifiques
pour toutes ces commandes sont données ci-
dessous. La plupart des touches sont doublées
sur la façade et la télécommande. Cependant,
il y en a certaines qui ne sont disponibles que
sur l'une ou sur l'autre. Ces exceptions sont notées
dans les instructions.
Télécommande infrarouge et
capteur
Avant d'utiliser la télécommande, il est nécessaire
d'y installer les deux piles type " UM-4/AAA "
fournies. Ôtez le couvercle en plastique au dos
de la télécommande, installez les piles (en
respectant bien la polarité " + " et " – ") et
réinstallez le couvercle.
Pour bien utiliser la télécommande, dirigez-la
vers le capteur IR
situé dans l'angle inférieur
gauche de la face avant du RCD-1070.
12

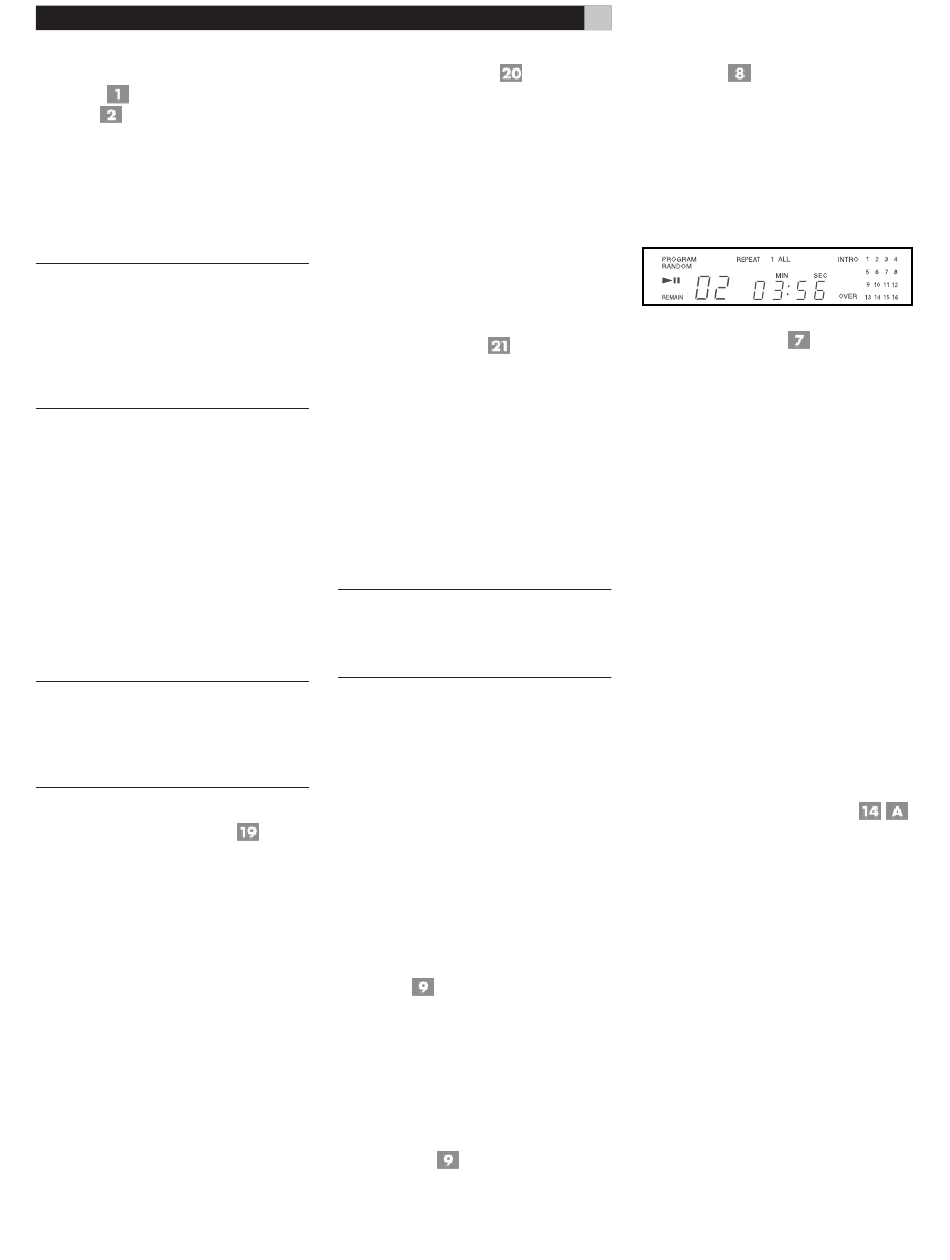

Afficheur

Un afficheur éclairé, sur la façade du RCD-1070,
donne en permanence toutes les informations
souhaitables sur son mode de fonctionnement,
l'activation ou non de certaines fonctions
spéciales, les indications de plage en lecture/
durée du disque lu. Chacun de ces indicateurs
est décrit en détail dans les paragraphes suivants.

Tiroir du disque

Un tiroir au déplacement motorisé, placé au
centre de la façade, s'ouvre pour recevoir le
disque compact et se referme pour le lire. Placez
le disque à l'intérieur, étiquette vers le haut.
Assurez-vous que le disque est correctement
centré dans le réceptacle du tiroir ; Le tiroir peut
être refermé de deux manières : soit en pressant
la touche repérée OPN/CLOSE, soit en pressant
la touche de lecture PLAY.
Commandes du transport
du disque
Ces touches permettent d'effectuer les opérations
de base pour le fonctionnement du mécanisme
du lecteur de CD. Sauf lorsque cela est précisé,
toutes ces fonctions sont accessibles au choix à
partir de la face avant du RCD-1070 ou à partir
de la télécommande (voir les numéros).
Touche d'ouverture/
fermeture OPEN/CLOSE
Lorsque le tiroir du disque est fermé, une pression
sur cette touche l'ouvre automatiquement. Pour
refermer le tiroir, pressez de nouveau sur cette
touche. Le tiroir peut également être refermé en
pressant la touche de lecture PLAY.
Lorsque le tiroir est ouvert, l'afficheur indique
" OPEN " (ouvert) ; S'il est fermé et qu'aucun
disque ne se trouve à l'intérieur, il indique " NO
DISC " (Pas de disque). Lorsqu'il est refermé avec
un disque à l'intérieur, l'afficheur indique le
nombre de pistes présentes sur ce disque, ainsi
que la durée totale de lecture exprimée en minutes
et secondes.
