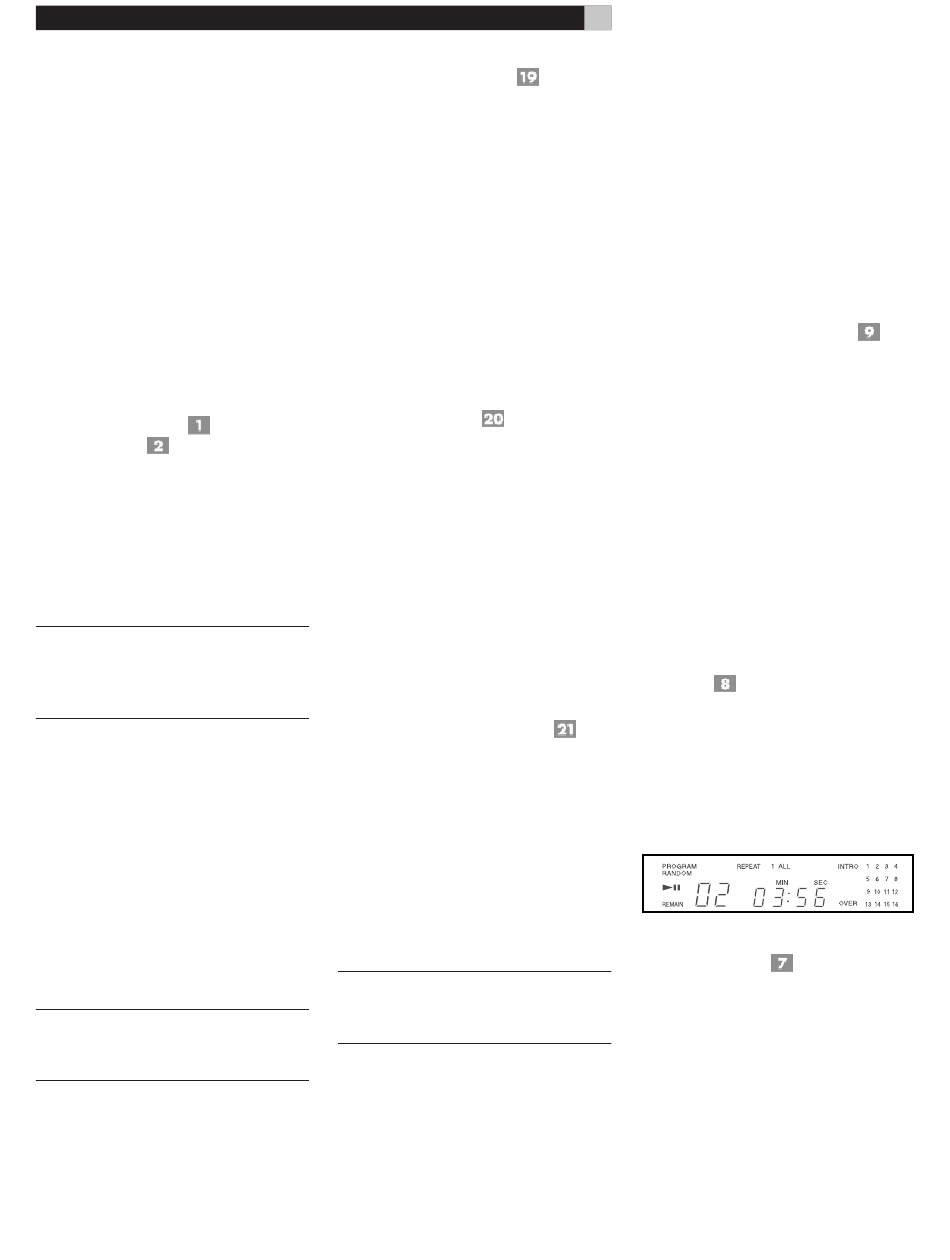

RCD-1070 Stereo-CD-Player
Das Netzkabel sollte an eine zweipolige
Wandsteckdose oder an die Gerätesteckdose
einer anderen Komponente Ihres Audiosystems
angeschlossen werden. Verwenden Sie kein
Verlängerungskabel.
Stellen Sie sicher, daß der RCD-1070
abgeschaltet (d.h. der POWER-Schalter in der
AUS-Position) ist. Schließen Sie nun das
beiliegende Netzkabel an den Netzeingang
an der Geräterückseite und ans Netz an.
Sind Sie, wie z.B. bei einer mehrwöchigen
Urlaubsreise, für längere Zeit nicht zu Hause,
sollten Sie Ihren CD-Player (ebenso wie alle
anderen Audio- und Videokomponenten)
während Ihrer Abwesenheit vom Netz trennen.

POWER-Schalter

POWER-LED
Der POWER-Schalter ist in die Gerätefront des
RCD-1070 integriert. Drücken Sie ihn zum
Einschalten des Gerätes. Die LED über dem
Schalter und das Display beginnen zu leuchten
und zeigen an, daß der CD-Player
eingeschaltet ist. Drücken Sie zum Ausschalten
des CD-Players erneut den POWER-Schalter.
Hinweis: Ist der CD-Player an eine
Gerätesteckdose angeschlossen, sollten Sie
ihn eingeschaltet lassen. Er ist dann sofort
spielbereit, wenn Netzspannung anliegt.
Ausgangsanschlüsse
Der RCD-1070 verfügt an der Rückseite über
analoge und digitale Ausgangsanschlüsse.
Über die analogen Ausgänge wird ein
analoges Signal vom eingebauten D/A-
Wandler zu einer herkömmlichen analogen
Audiokomponente geleitet. Am Koaxial-

Digitalausgang

liegt ein
Ausgangssignal an, das zu externen D/A-
Wandlern oder Digitalprozessoren gesendet
wird.
Hinweis: Beim Verkabeln und
Anschließen sollte der CD-Player generell
abgeschaltet sein.
Analoge Ausgänge
[Siehe Anschlußdiagramm in Abbildung 3]
Ein Paar Cinch-Analoganschlüsse steht am
RCD-1070 zur Verbindung mit den Eingängen
eines Vorverstärkers, Vollverstärkers bzw.
Receivers zur Verfügung.
Wählen Sie qualitativ hochwertige Audio-
Verbindungskabel. Schließen Sie den Ausgang
des linken Kanals des RCD-1070 an den linken
Eingangskanal am Vorverstärker bzw. einer
anderen Komponente an. Verbinden Sie den
rechten Ausgang des RCD-1070 mit dem
rechten Eingangskanal des Vorverstärkers bzw.
einer anderen Komponente.
Digitalausgang
und
[Siehe Anschlußdiagramm in Abbildung 4]
Verwenden Sie einen externen D/A-Wandler
oder sonstigen Digitalprozessor, so benötigen
Sie einen digitalen Datenstrom vom
RCD-1070. Dieses Signal steht an der
Rückseite des RCD-1070 an der digitalen
Ausgangsbuchse zur Verfügung. Verwenden
Sie ein
Digitalkabel, um den Koaxial-Digitalausgang
des RCD-1070
Digitaleingang am externen D/A-Wandler zu
verbinden.

12-Volt-Triggereingang

Der RCD-1070 kann über ein 12-Volt-
Triggersignal aktiviert werden. Der
Triggereingang akzeptiert Gleich- und
Wechselspannungssignale von 3 bis 30 Volt.
Ist ein Kabel an den 12-V-Eingang
angeschlossen und liegt ein Signal an, wird
der RCD-1070 aktiviert. Liegt kein
Triggersignal mehr an, schaltet das Gerät in
digitales
den Standby-Modus. Die POWER-LED an der
Gerätefront leuchtet weiter, das Display nicht.
HINWEIS: Möchten Sie die 12-V-
Triggerfunktion nutzen, so lassen Sie den
POWER-Schalter in der EIN-Position.
18
Standard-75-Ohm-Koaxial-
mit dem Koaxial-

Betrieb

Der RCD-1070 kann über die Bedienelemente
an der Gerätefront oder über die Tasten der
beiliegenden Infrarot-Fernbedienung bedient
werden. Detaillierte Hinweise zu den einzelnen
Funktionen finden Sie unten. Bis auf wenige,
in der Anleitung entsprechend ausgewiesene
Ausnahmen können die Funktionen über die
Bedienelemente und über die Fernbedienung
aktiviert werden.

Infrarot-Fernbedienung

Vor Inbetriebnahme der
Fernbedienung setzen Sie bitte die beiden
beiliegenden Batterien (UM-4/Größe: AAA)
ein. Nehmen Sie den Batteriefachdeckel an
der Rückseite der Fernbedienung ab. Legen
Sie die Batterien mit richtiger Polarität
(beachten Sie die +/– Zeichen auf dem
Batteriefachboden und auf den Batterien) ein.
Schließen Sie den Batteriefachdeckel, so daß
er einrastet.
Nutzen Sie die Infrarot-Fernbedienung, so
richten Sie diese direkt auf den unten links an
der Gerätefront des RCD-1070 befindlichen
Infrarot-Sensor.

Display

Über das beleuchtete Display erhält der
Bediener nützliche Informationen über den
Status des Gerätes, aktivierte Zusatzfunktionen
und Titelnummer/Spieldauer der gerade
gespielten CD. Jede dieser Funktionen wird
im folgenden genau beschrieben.

CD-Schublade

Das Gerät verfügt über ein mittig angeordnetes
Laufwerk. Die CD-Schublade
motorgetrieben und kann zum Einlegen einer
CD ausgefahren und zum Abspielen der CD
eingefahren werden. Legen Sie die CD mit der
bedruckten Seite nach oben ein. Stellen Sie
sicher, daß die CD zentriert in der CD-
Schublade liegt.
Die Lade kann durch Drücken der OPN/CLS-
Taste und durch Drücken der PLAY-Taste
eingefahren werden.
Infrarot-
ist
