4.5. Schema di collegamento per 400V 3N~

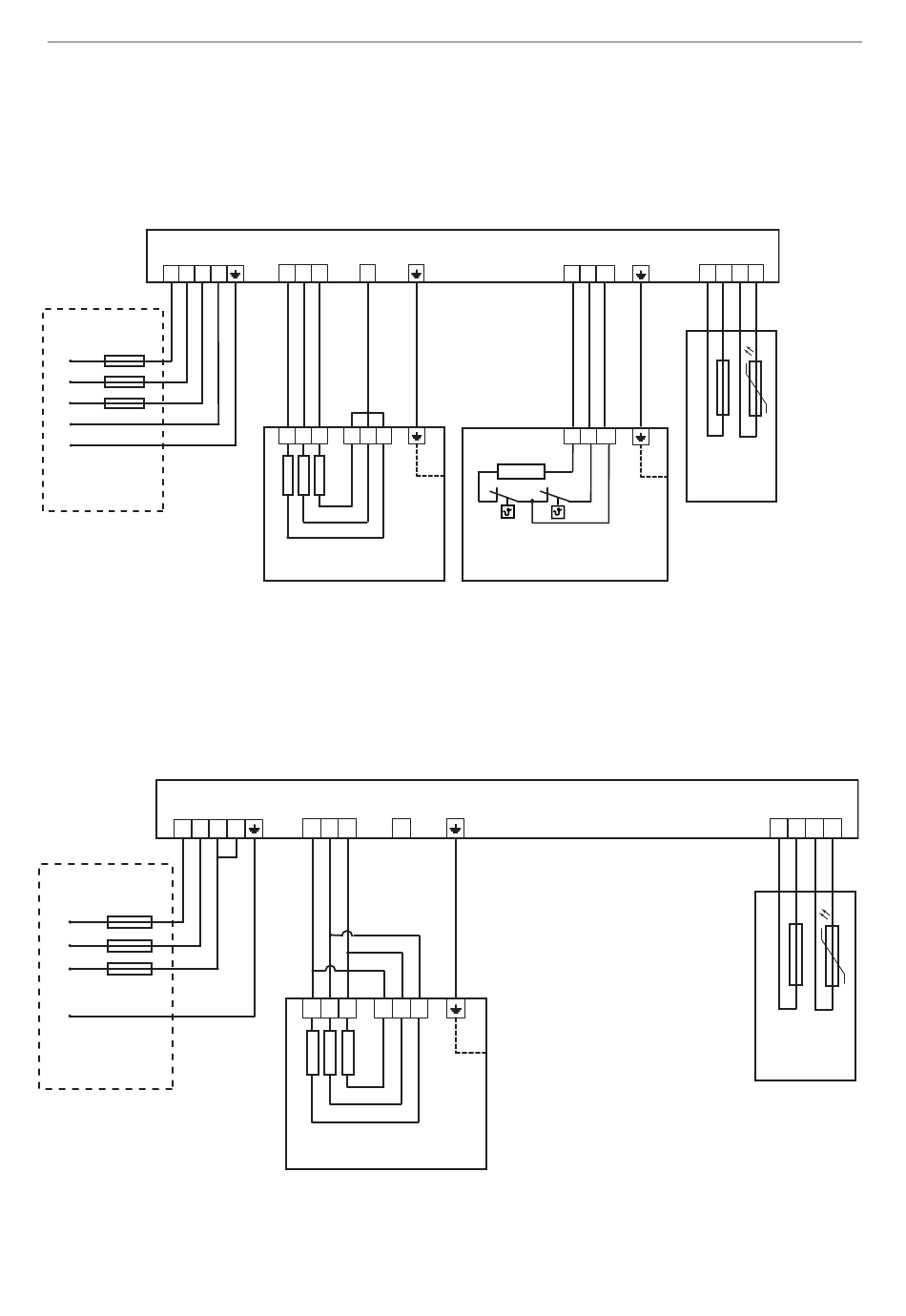

Fig. 8 Schema di collegamento Concept R mini
3,5 kW, 4,5 kW, 6,0 kW e 7,5 kW
(CP-RM-35 / CP-RM-45 / CR-RM-60 / CP-RM-75)
L1 L2 L3 N
4
L1
L2
L3
N
PE
400V 3N~

4.6. Schema di collegamento per 230V 3~

Fig. 9
Schema di collegamento Concept R mini
3,5 kW, 4,5 kW e 6,0 kW
(CP-RM-35 / CP-RM-45 / CR-RM-60)
L1 L2 L3
4
L1
L2
L3
PE
230V 3~
U V W N
N
U V W N N
W V U
3
U V W N
N
U V W N
N
W
1
N V1W
N U1W
1
*
N
V
U
3
