4 Montage

4 Montage
4.1 Déballage de l'appareil
A
B
1. Retirez l'emballage autour de l'appareil.
2. Démontez l'habillage avant. (→ page 13)
3. Dévissez, puis retirez les 4 pattes de fixation situées à
l'avant et l'arrière sur la palette.
4.2 Contrôle du contenu de la livraison
▶
Vérifiez que rien ne manque et qu'aucun élément n'est
endommagé.
4.2.1 Contenu de la livraison
Validité: Allemagne
Quan-
Désignation
tité
Générateur de chaleur
1
Lot de documentation
1
2 Sachet de joints
1 Kit de changement de gaz
1 Kit proKlima (VSC 146.. et VSC 206..)
4.2.2 Contenu de la livraison
Validité: Autriche
Quan-
Désignation
tité
1 Générateur de chaleur
Lot de documentation
1
Sachet de joints
2
1 Kit de changement de gaz
1 Kit proKlima (non utilisé)
10
4.3
A
B
Cotes de l'appareil

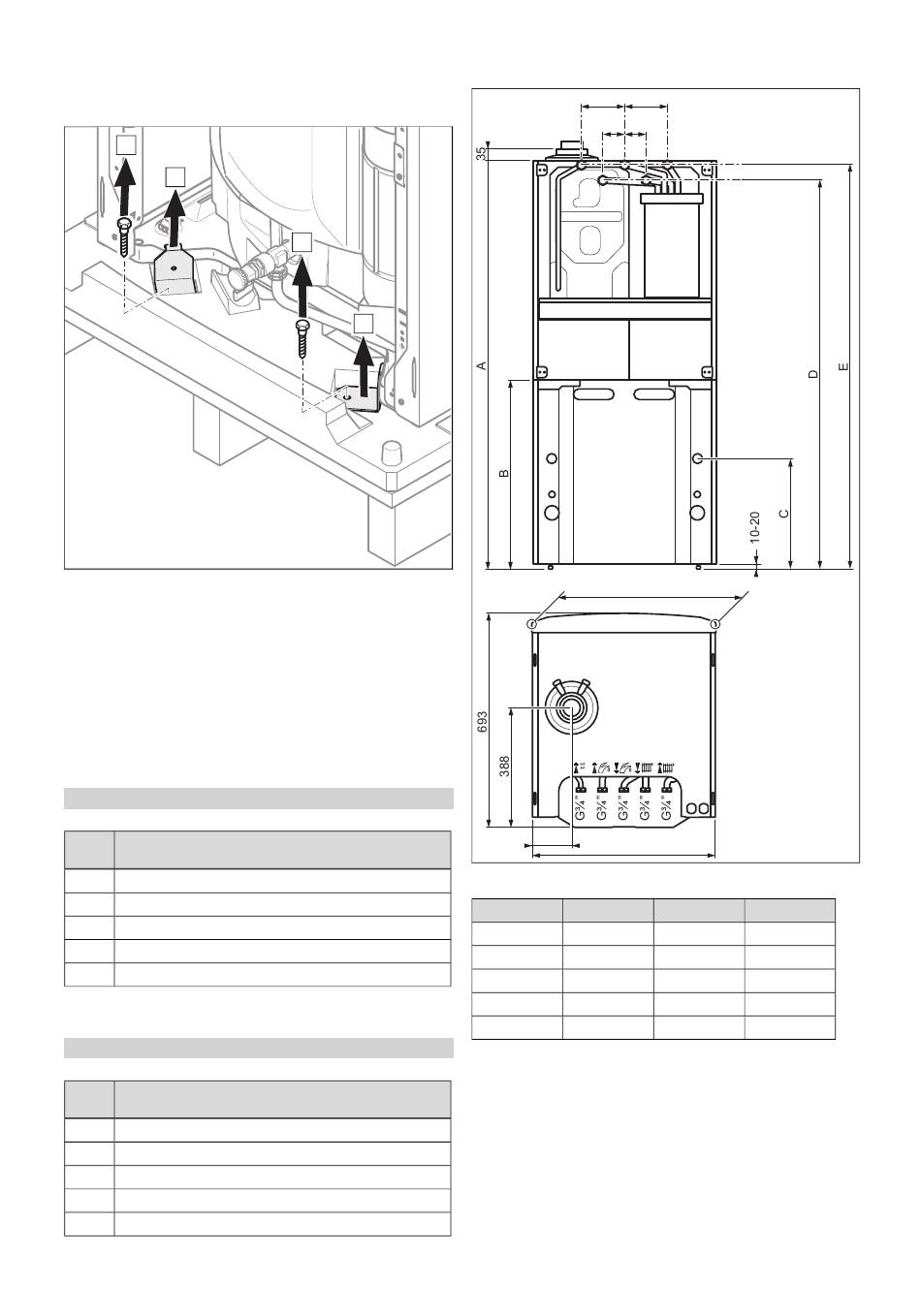

Notice d'installation et de maintenance ecoCOMPACT 0020181577_04

Dimensions de l'appareil

140 140
70 70
599
126
595
90L
Cote (A) 1.320 mm
Cote (B) 614 mm
Cote (C) 450 mm
Cote (D) 1.255 mm
Cote (E) 1.305 mm
150L 200L
1.640 mm 1.880 mm
941 mm 1.182 mm
770 mm 1.010 mm
1.577 mm 1.816 mm
1.627 mm 1.866 mm
