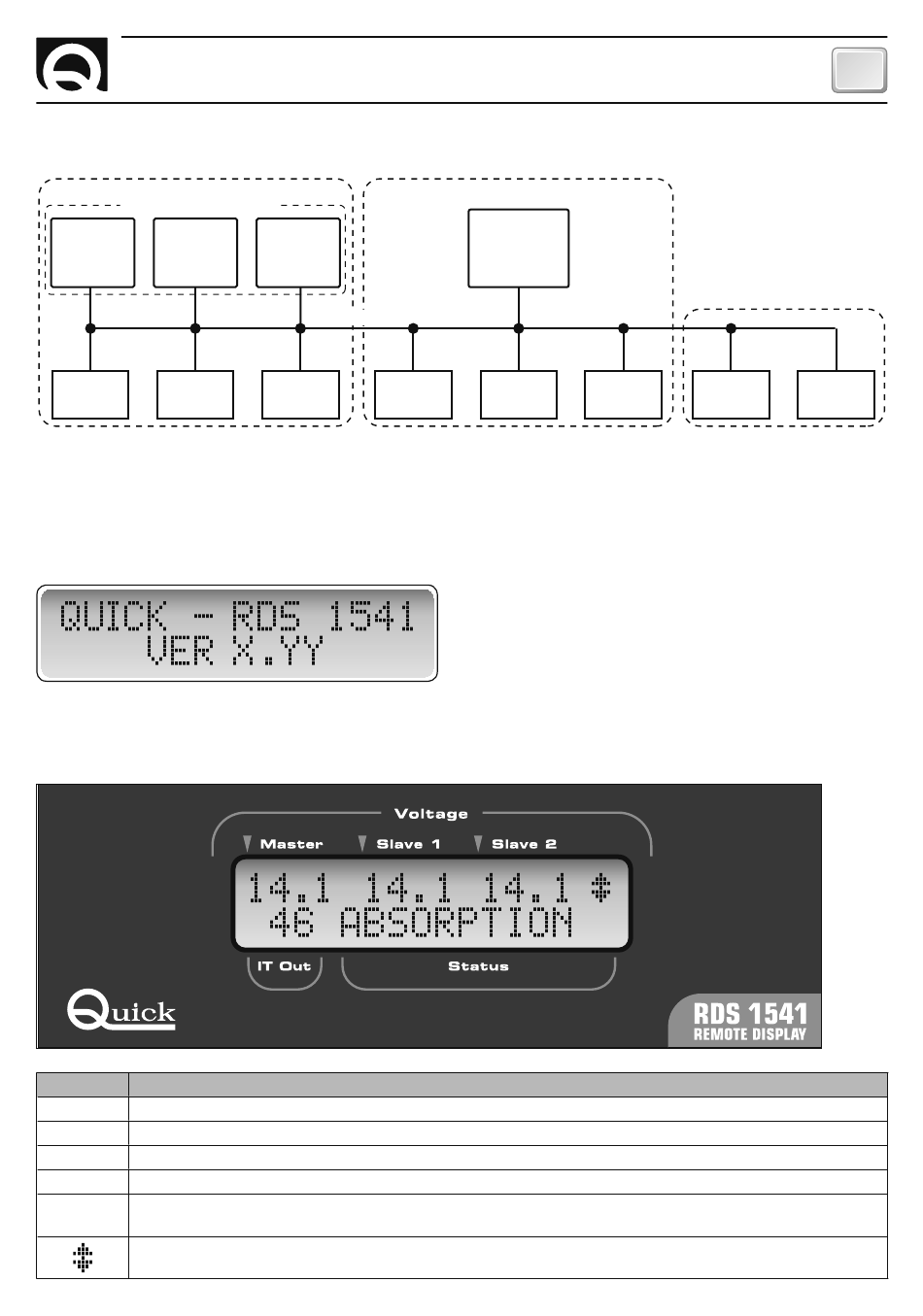

Nous avons reporté ci-dessous le schéma d'un réseau de communication CAN possible:
GROUPE
UNITÉ EN PARALLÉLE
SBC 1100
SBC 1100
NRG FR
NRG FR
(PRIORITÉ 1)
(PRIORITÉ 2)
RDS 1521
KTB4
Pour la configuration du chargeur de batteries, se référer au livret d'utilisation du chargeur de batteries series SBC NRG
qui y est relié.

FONCTIONNEMENT DE L'INSTRUMENT

Avant d'alimenter l'instrument, s'assurer que la configuration du dip - switch est correcte.
Après avoir branché l'alimentation à l'instrument, l'écran affichera la fenêtre suivante pendant 2 secondes:
Où X.YY est la version courante du software.
Après 2 secondes, l'instrument affichera les informations concernant le chargeur de batteries.
Exemple avec SBC 700 NRG FR:
CHAMP
DESCRIPTION
MASTER
Tension sortie MASTER.
SLAVE 1
Tension sortie SLAVE 1.
SLAVE 2
Tension sortie SLAVE 2.
IT OUT
Courant total distribué par le chargeur de batteries.
Indication de l'état du système
STATUS
(état de charge, état général, messages d'avertissement ou problèmes avec réinitialisation automatique).
Ce symbole indique la présence de plusieurs messages dans Status.
RDS 1541 - REV001A

FONCTIONNEMENT - SIGNALISATIONS

A
SBC 1100
NRG FR
(PRIORITÉ 3)
RETE CAN
RDS 1560
RDS 1521
B
GROUPE
SBC 750
NRG FR
KTB4
RDS 1560
FR
U
GROUPE
TERMINAL
INTERFACE
GSM
LCD
25
