INSTALLATION
FR
L'instrument répond aux standards EMC (compatibilité électromagnétique) mais il est nécessaire de procéder à une ins-
tallation correcte afin de ne pas compromettre ses propres prestations et celles des instruments qui sont placés à côté.
Pour cette raison l'instrument doit être éloigné d'au moins:
• 25 cm du compas.
• 50 cm d'un appareil radio récepteur quelconque.
• 1 m d'un appareil radio transmetteur quelconque (sauf SSB).
• 2 m d'un appareil radio transmetteur quelconque SSB.
• 2 m des faisceaux radar.

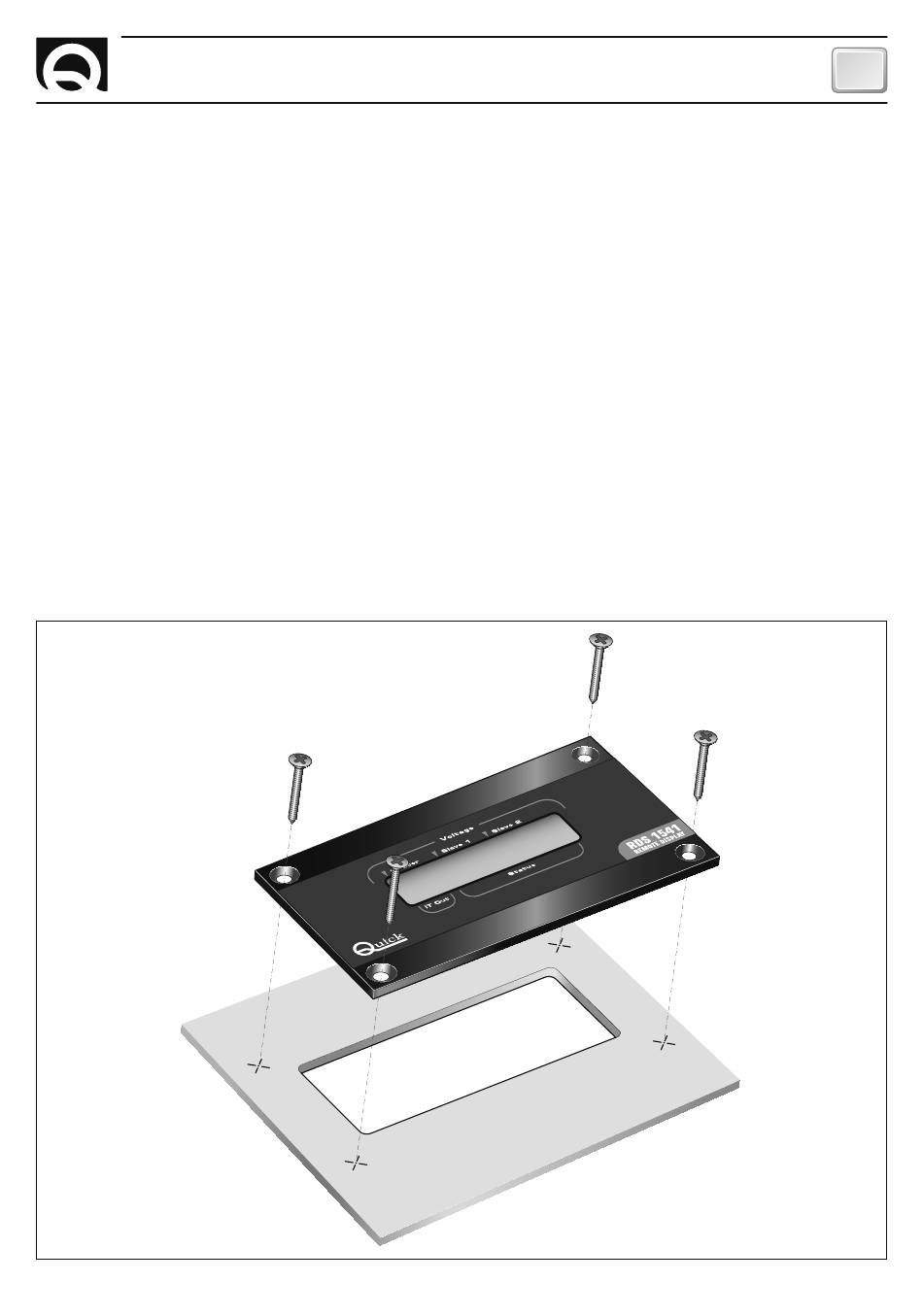

INSTALLATION SUR PANNEAU

Après avoir choisi l'emplacement de l'instrument, procéder comme reporté ci-dessous:
• Placer le gabarit de perçage (fourni avec l'équipement) sur la surface où sera installé l'instrument.
• Marquer le centre de chaque orifice.
• Réaliser découpe pour le passage de la partie arrière de l'instrument.
• Retirer le gabarit et les éventuelles ébarbures présentes.
• Introduire l'instrument dans son logement.
• Fixer l'instrument au panneau a l'aide des vis (non fournies avec l'appareil).
