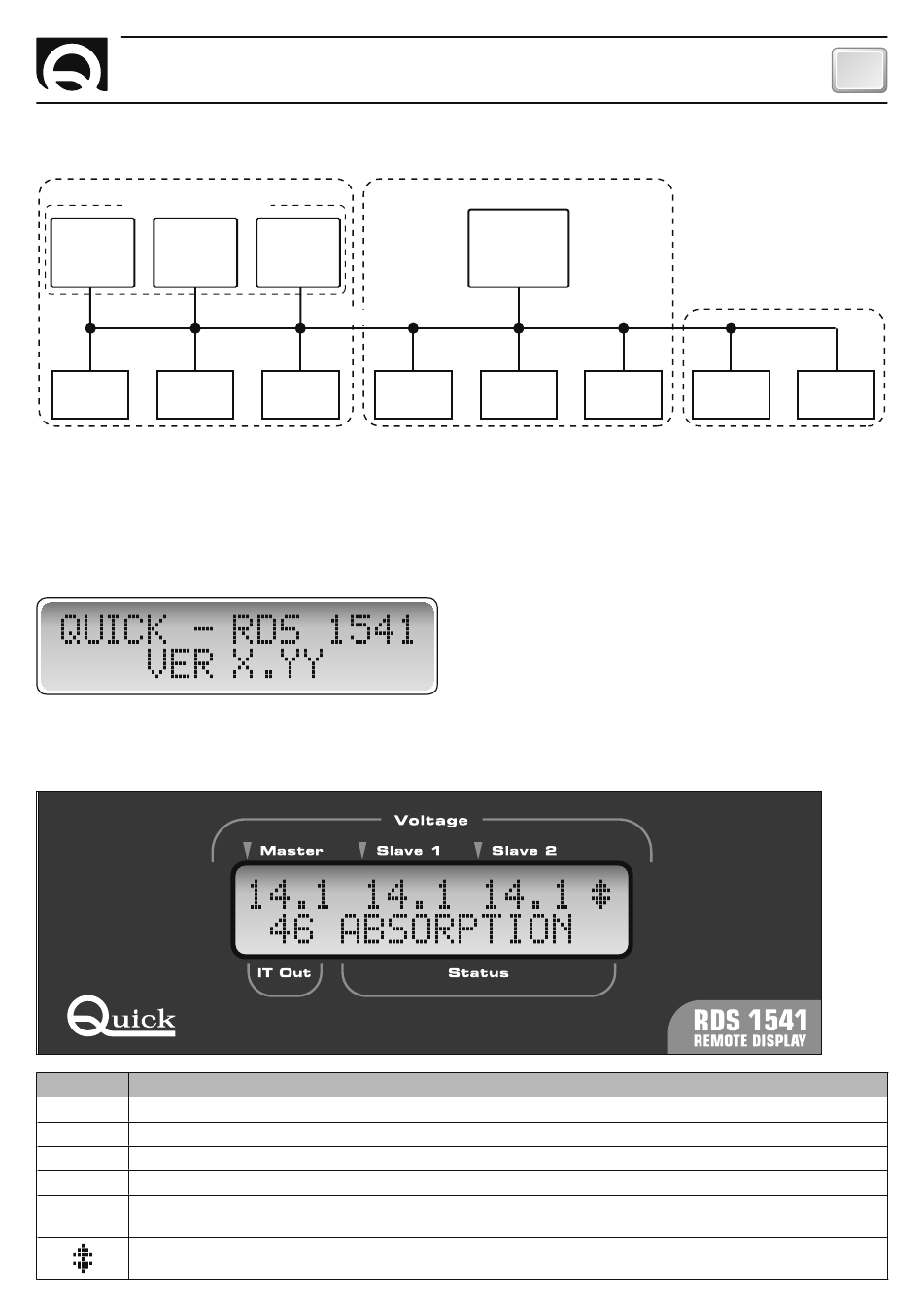

Im Folgenden wird ein mögliches Schema für ein CAN-Kommunikationsnetz dargestellt:
GRUPPE
PARALLEL-EINHEIT
SBC 1100
SBC 1100
NRG FR
NRG FR
(PRIORITÄT 1)
(PRIORITÄT 2)
RDS 1521
KTB4
Zur Konfiguration des Batterieladegerätes, siehe Gebrauchsanleitung des angeschlossenen Batterieladegerätes SBC NRG.
GERÄTEBETRIEB
Bevor die Stromversorgung des Gerätes eingeschaltet wird, muss man sicherstellen, dass der Mikroschalter (Dip-Switch)
korrekt konfiguriert ist.
Nachdem der Stromanschluss vom Gerät durchgeführt worden ist, wird folgendes Fenster 2 Sekunden lang auf dem
Display angezeigt:
Wobei X.YY die aktuelle Softwareversion angibt.
Nach Ablauf von 2 Sekunden zeigt das Instrument die Informationen zur Batterieladung an.
Beispiel mit SBC 700 NRG FR:
FELD
BESCHREIBUNG
MASTER
Ausgangsspannung MASTER.
SLAVE 1
Ausgangsspannung SLAVE 1.
SLAVE 2
Ausgangsspannung SLAVE 2.
IT OUT
Insgesamt vom Batterieladegerät ausgegebener Strom.
Anzeige des Systemzustands
STATUS
(Ladezustand, Normalzustand, Warnhinweise oder Probleme mit dem automatischen Reset).
Dieses Symbol zeigt das Vorhandensein mehrerer Meldungen im Camo-Zustand an.
RDS 1541 - REV001A
A
SBC 1100
NRG FR
(PRIORITÄT 3)
CAN-NETZ
RDS 1560
RDS 1521
BETRIEB - MELDUNGEN
B
GRUPPE
SBC 750
NRG FR
KTB4
RDS 1560
DE
U
GRUPPE
LED-
SCHNITTSTELLE
GSM
KLEMME
33
