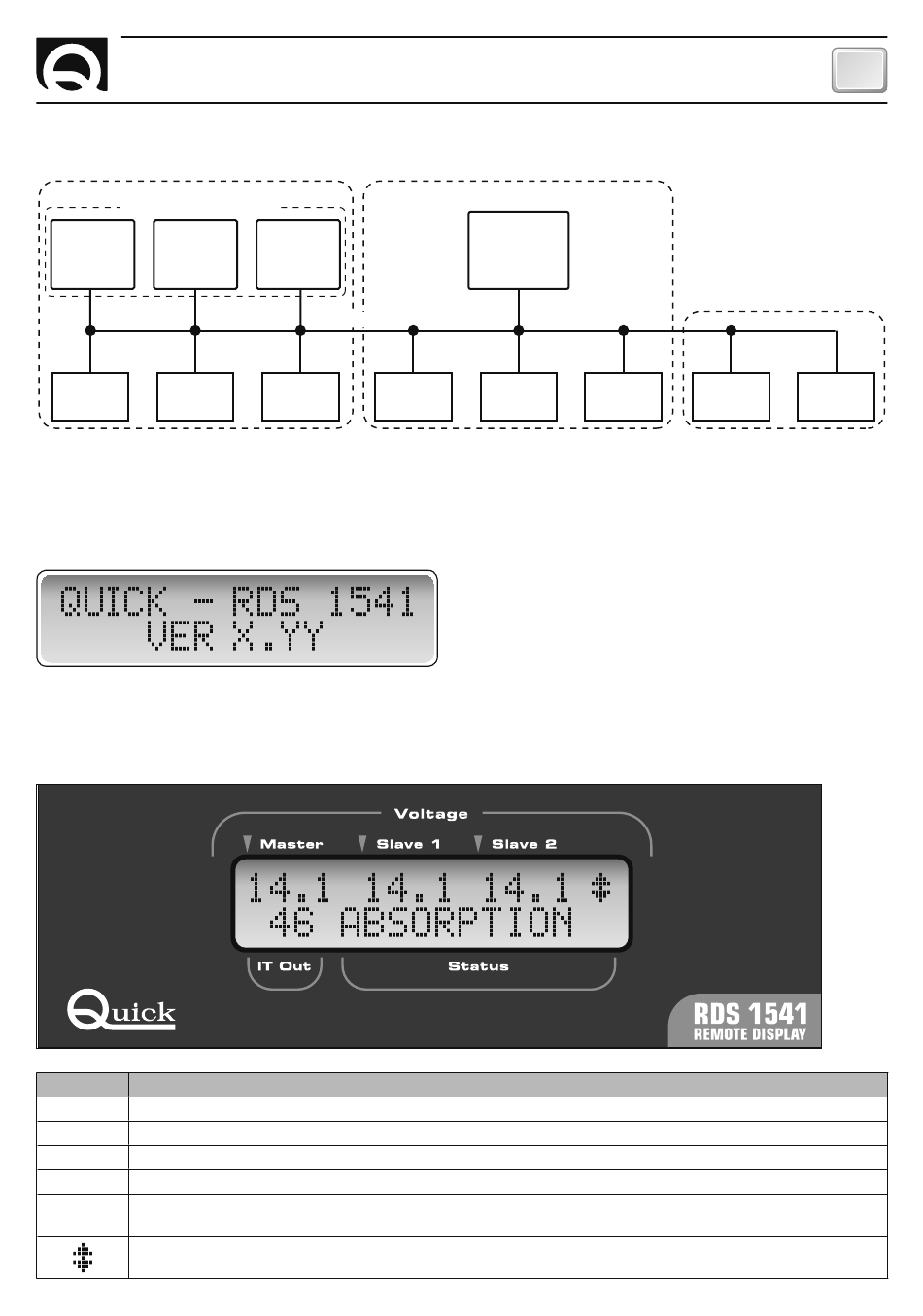

Di seguito viene riportato un possibile schema di una rete di comunicazione CAN:
GRUPPO
UNITÀ IN PARALLELO
SBC 1100
SBC 1100
NRG FR
NRG FR
(PRIORITÀ 1)
(PRIORITÀ 2)
RDS 1521
KTB4
Per la configurazione di rete del caricabatteria, riferirsi al manuale d'uso del caricabatteria serie SBC NRG collegato.
FUNZIONAMENTO DELLO STRUMENTO
Prima di alimentare lo strumento assicurarsi che la configurazione del dip-switch sia corretta.
Dopo aver collegato l'alimentazione allo strumento, il display visualizzerà per 2 secondi la seguente finestra:
Dove X.YY è la versione corrente del software.
Trascorsi 2 secondi, lo strumento visualizzerà le informazioni riguardanti il carica batteria.
Esempio con SBC 700 NRG FR:
CAMPO
DESCRIZIONE
MASTER
Tensione uscita MASTER.
SLAVE 1
Tensione uscita SLAVE 1.
SLAVE 2
Tensione uscita SLAVE 2.
IT OUT
Corrente totale erogata dal carica batteria.
Indicazione dello stato del sistema
STATUS
(stato di carica, stato generico, messaggi di avvertimento o problemi con reset automatico).
Questo simbolo indica la presenza di più messaggi nel campo Status.
RDS 1541 - REV001A
FUNZIONAMENTO - SEGNALAZIONI
A
SBC 1100
NRG FR
(PRIORITÀ 3)
RETE CAN
RDS 1560
RDS 1521
B
GRUPPO
SBC 750
NRG FR
KTB4
RDS 1560
IT
U
GRUPPO
TERMINALE
INTERFACCIA
GSM
LCD
9
