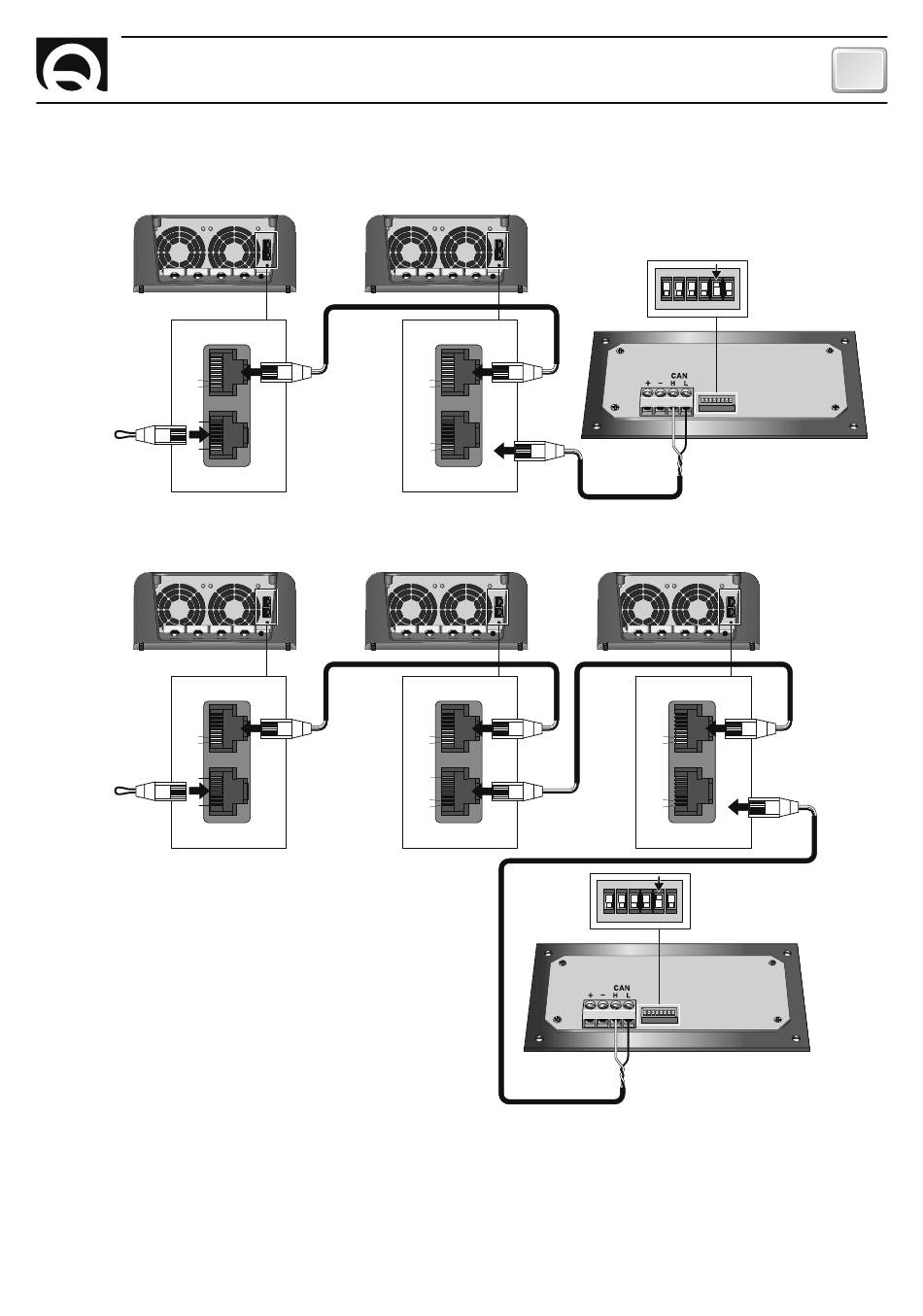

Ci-après, un exemple de connexion du réseau CAN BUS avec 2 ou 3 chargeurs de batteries en réseau:
SBC NRG
CAN IN
2
1
8
8
1
1
CONNECTEUR DE
TERMINAISON CAN OUT
SBC NRG
CAN IN
2
1
8
8
1
1
CONNECTEUR DE
CAN OUT
TERMINAISON
ACTIVATION DES TERMINAUX
Activer la terminaison sur le premier et sur le dernier dispositif relié au réseau.
Pour activer la terminaison sur l'instrument, voir paragraphe CONFIGURATION DE L'INSTRUMENT.
