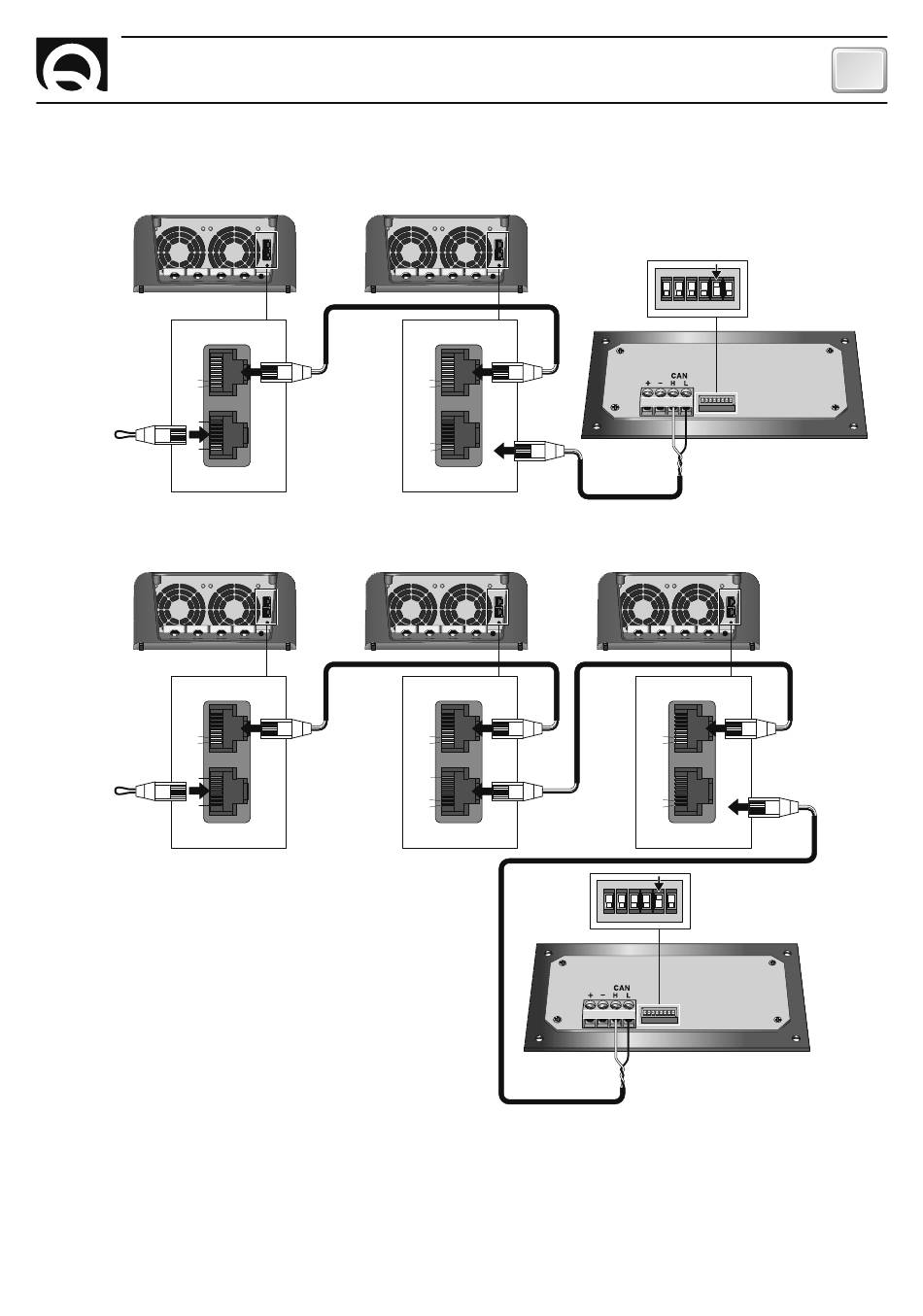

Di seguito si riporta un esempio di collegamento della rete CAN BUS con 2 o 3 caricabatterie in rete:
SBC NRG
CAN IN
2
1
8
8
1
1
CONNETTORE
TERMINAZIONE CAN OUT
SBC NRG
CAN IN
2
1
8
8
1
1
CONNETTORE
CAN OUT
TERMINAZIONE
ATTIVAZIONE DEI TERMINATORI
Attivare la terminazione sul primo e sull'ultimo dispositivo collegato alla rete.
Per attivare la terminazione sullo strumento, vedere paragrafo CONFIGURAZIONE DELLO STRUMENTO.
