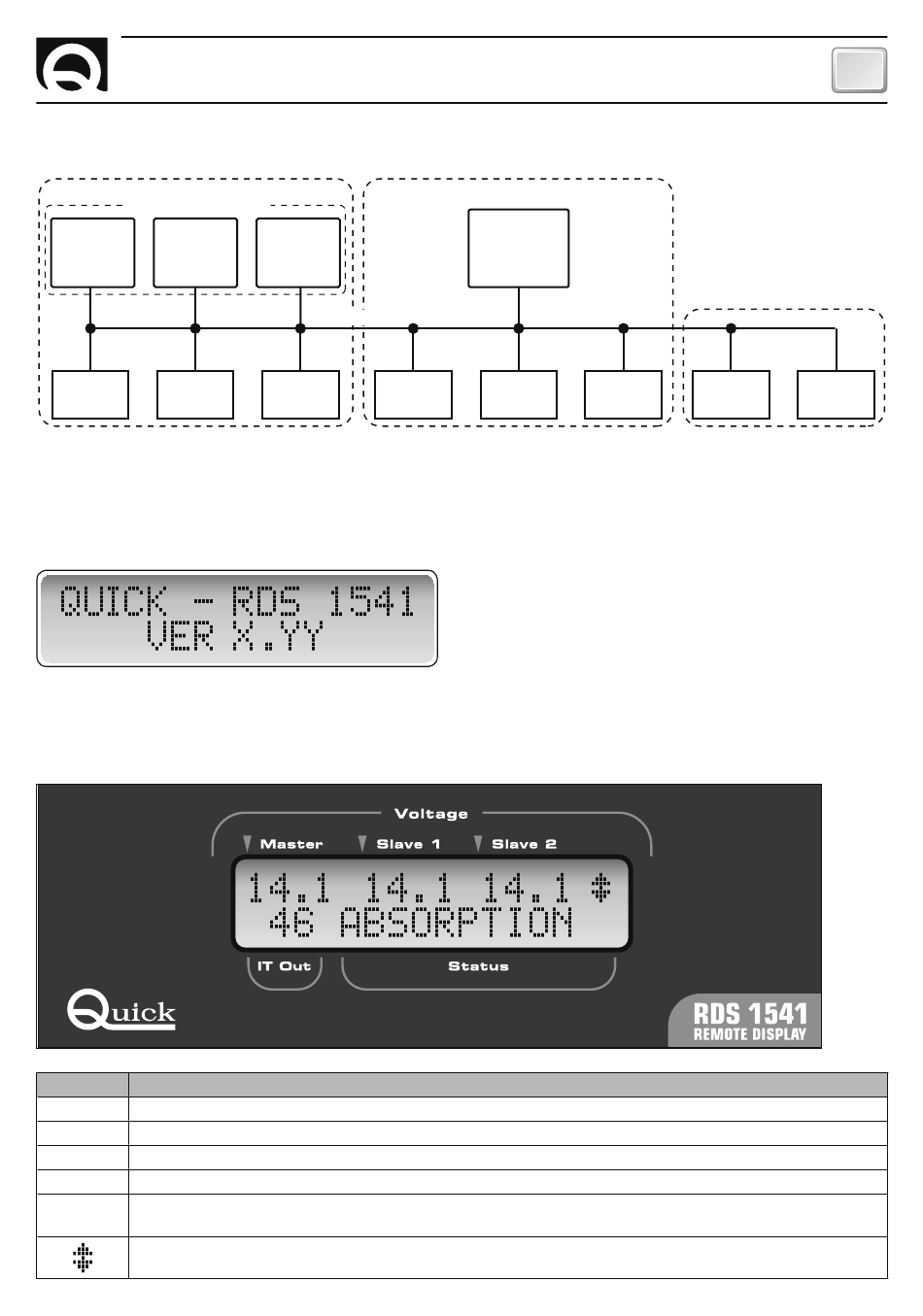

En seguida se muestra un posible esquema de una red de comunicación CAN:
GRUPO
UNIDAD EN PARALELO
SBC 1100 SBC 1100
NRG FR NRG FR
(PRIORIDAD 1) (PRIORIDAD 2)
RDS 1521 KTB4
Para la configuraciòn del cargador de baterías, referirse al manual del usuario del cargador de baterías serie SBC NRG conectado.
FUNCIONAMIENTO DEL INSTRUMENTO
Primero de alimentar el instrumento asegurarse que la configuración del dip-switch sea correcta.
Después de haber conectado la alimentación al instrumento, el display visualizarà por 2 segundos el siguiente tablero.
Donde X.YY es la versión actual del software.
Transcurridos 2 segundos, el instrumento visualizarà las informaciones que pertenecen al cargador de baterías.
Ejemplo con SBC 700 NRG FR:
CAMPO DESCRIPCIÓN
MASTER Tensión salida MASTER.
SLAVE 1 Tensión salida SLAVE 1.
SLAVE 2 Tensión salida SLAVE 2.
IT OUT Corriente total distribuida por el cargador de baterías.
Indicación del estado del sistema
STATUS
(estado de carga, estado genético, mensajes de advertencia o problemas con el reset automático).
Este símbolo indica la presencia de más mensajes en el campo Status.
RDS 1541 - REV001A
FUNCIONAMIENTO - SEÑALACIONES
A
SBC 1100
NRG FR
(PRIORIDAD 3)
RED CAN
RDS 1560 RDS 1521
B
GRUPO
SBC 750
NRG FR
KTB4 RDS 1560
ES
U
GRUPO
TERMINAL
INTERFAZ
GSM LCD
