FONCTIONNEMENT

FR

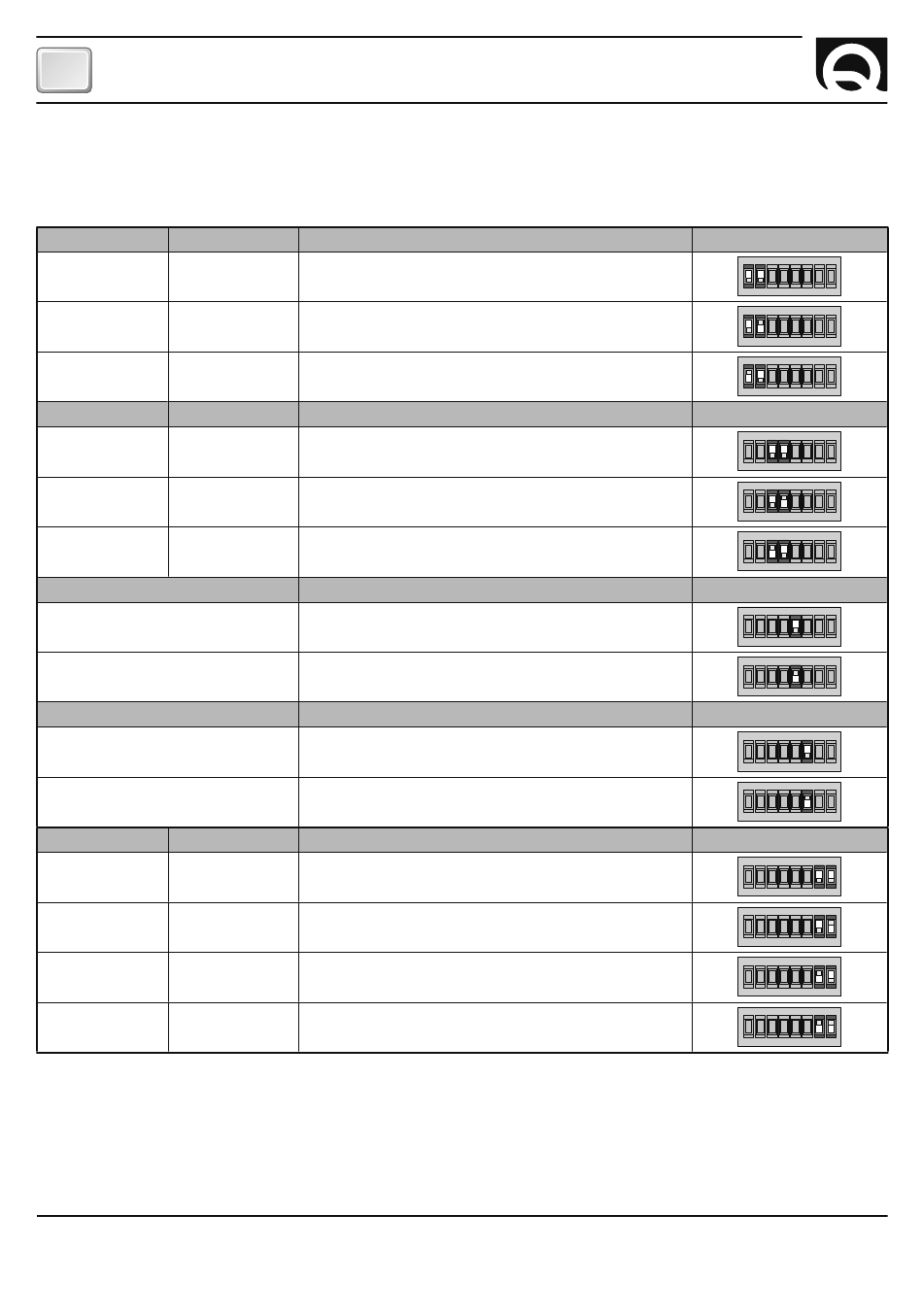

CONFIGURATION DE L'INSTRUMENT

Le paramétrage de l'instrument se fait au moyen d'un Dip-Switch. Pour configurer le groupe, la priorité du chargeur de
batteries dont on veut afficher les informations et la terminaison CAN, faire référence au tableau reporté ci-dessous:
SWITCH 1 SWITCH 2
OFF
OFF
ON
SWITCH 3 SWITCH 4
OFF
OFF
ON
SWITCH 5
OFF
ON
SWITCH 6
OFF
ON
SWITCH 7 SWITCH 8
OFF
OFF
ON
ON
PARAMETRAGE D'USINE:
24
FONCTION
OFF A
GRUPPO
ON B
GRUPPO
OFF C
GRUPPO
FONCTION
OFF 1
PRIORITE
ON 2
PRIORITE
OFF 3
PRIORITE
FONCTION
TERMINAL CAN DESACTIVE
TERMINAL CAN ACTIVE
FONCTION
Intensité BASSE de rétro-illumination
Intensité ELEVEE de rétro-illumination
FONCTION
OFF
Affichage tension MASTER
ON
Affichage tension MASTER, SLAVE 1
OFF
Affichage tension MASTER, SLAVE 2
ON
Affichage tension MASTER, SLAVE 1 / 2
A
GROUPE
1
PRIORITE
TERMINAL CAN DESACTIVE
Intensité BASSE de rétro-illumination
Affichage tension MASTER
DESCRIPTION
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
DESCRIPTION
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
DESCRIPTION
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
DESCRIPTION
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
DESCRIPTION
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
RDS 1541 - REV001A
