RCD-02 Reproductor de Discos Compactos
Si va a estar fuera de su casa durante un
largo período de tiempo -por ejemplo las
vacaciones de verano-, le recomendamos,
como precaución básica, que desconecte su
reproductor de discos compactos (así como el
resto de componentes de audio y vídeo de su
equipo) de la red eléctrica.
Conmutador e Indicador
1
Luminoso de Puesta en
2
Marcha
El conmutador de puesta en marcha está ubicado
en el panel frontal de su reproductor de discos
compactos. Púlselo para poner en marcha el RCD-
02. Tanto el indicador luminoso situado encima
del mismo como el visualizador de funciones
se activarán, indicando que el aparato está
conectado. Para desconectar el RCD-02, basta
con que pulse de nuevo el mencionado botón a
fin de que éste regrese a su posición inicial.
NOTA: Si va a utilizar una toma de cor-
riente conmutada para activar y desactivar
su lector de discos compactos, debería dejar
siempre activado (posición "on", es decir
"hacia dentro") el conmutador de puesta
en marcha. De este modo, cada vez que el
aparato reciba energía eléctrica se situará en
su modo activo.

Conexiones de Salida

El RCD-02 le permite escoger entre dos tipos
diferentes de señales de salida: una señal de
salida analógica procedente de los circuitos
de conversión D/A internos para utilizar
conjuntamente con componentes de audio
analógicos convencionales y una salida digital
que suministra una señal de datos digitales no
procesada para ser tratada por convertidores
D/A o procesadores digitales externos.
NOTA: Para evitar que se produzcan rui-
dos de alta intensidad susceptibles de ser
percibidos por usted o sus cajas acústicas,
asegúrese de que su lector de discos com-
pactos está desactivado cuando esté llevando
a cabo las distintas conexiones.
Salidas Analógicas
(Ver Figura 3)
Un par de conectores RCA estándar permiten
enviar una señal de salida analógica desde
el RCD-02 a las entradas pertinentes de un
preamplificador, amplificador integrado o
receptor de audio.
Seleccione cables de interconexión de alta
calidad para la conexión del RCD-02 a su
equipo. Conecte el canal de salida izquierdo
del RCD-02 a la correspondiente entrada de
fuente del canal izquierdo del preamplificador,
receptor o amplificador integrado de audio y
repita la operación con el canal derecho.
Salida Digital
(Ver Figura 4)
Si usted piensa utilizar un convertidor D/A
externo u otro procesador digital, necesitará
disponer de una señal de datos digitales no
procesada (es decir que no haya pasado
por los circuitos de conversión D/A del
aparato) procedente del RCD-02. Esta señal
es suministrada por la toma de salida digital
coaxial situada en el panel posterior del aparato.
Utilizando un cable digital coaxial estándar de
75 ohmios de impedancia característica, conecte
la salida digital del RCD-02 al conector digital
de entrada correspondiente del convertidor D/A
o procesador digital externo.
Funcionamiento
El RCD-02 puede ser gobernado indistintamente
utilizando los botones y teclas de su panel
frontal o desde los equivalentes de los mismos
situados en el mando a distancia suministrado
de serie. Las instrucciones específicas para el
uso de cada uno de estos controles se detallan
a continuación. La mayoría de teclas y botones
están duplicados en el panel frontal y el mando
a distancia por infrarrojos; hay, sin embargo,
unas pocas excepciones en las que los controles
están únicamente disponibles en uno u otro.
Dichas excepciones se observan en el presente
manual de instrucciones.
Mando a Distancia por
Infrarrojos
Antes de utilizar el mando a distancia por
infrarrojos, es necesario instalar dos pilas del
tipo "AAA" (suministradas de serie). Quite la
cubierta de plástico situada en la parte posterior
del mando a distancia por infrarrojos, instale las
pilas (observando siempre que se respetan las
indicaciones de polaridad) y vuelva a colocar
= la cubierta.
Para utilizar el mando a distancia por infrarrojos,
oriéntelo hacia el sensor de infrarrojos
situado en el visualizador de funciones del
RCD-02.
30
q
5
5

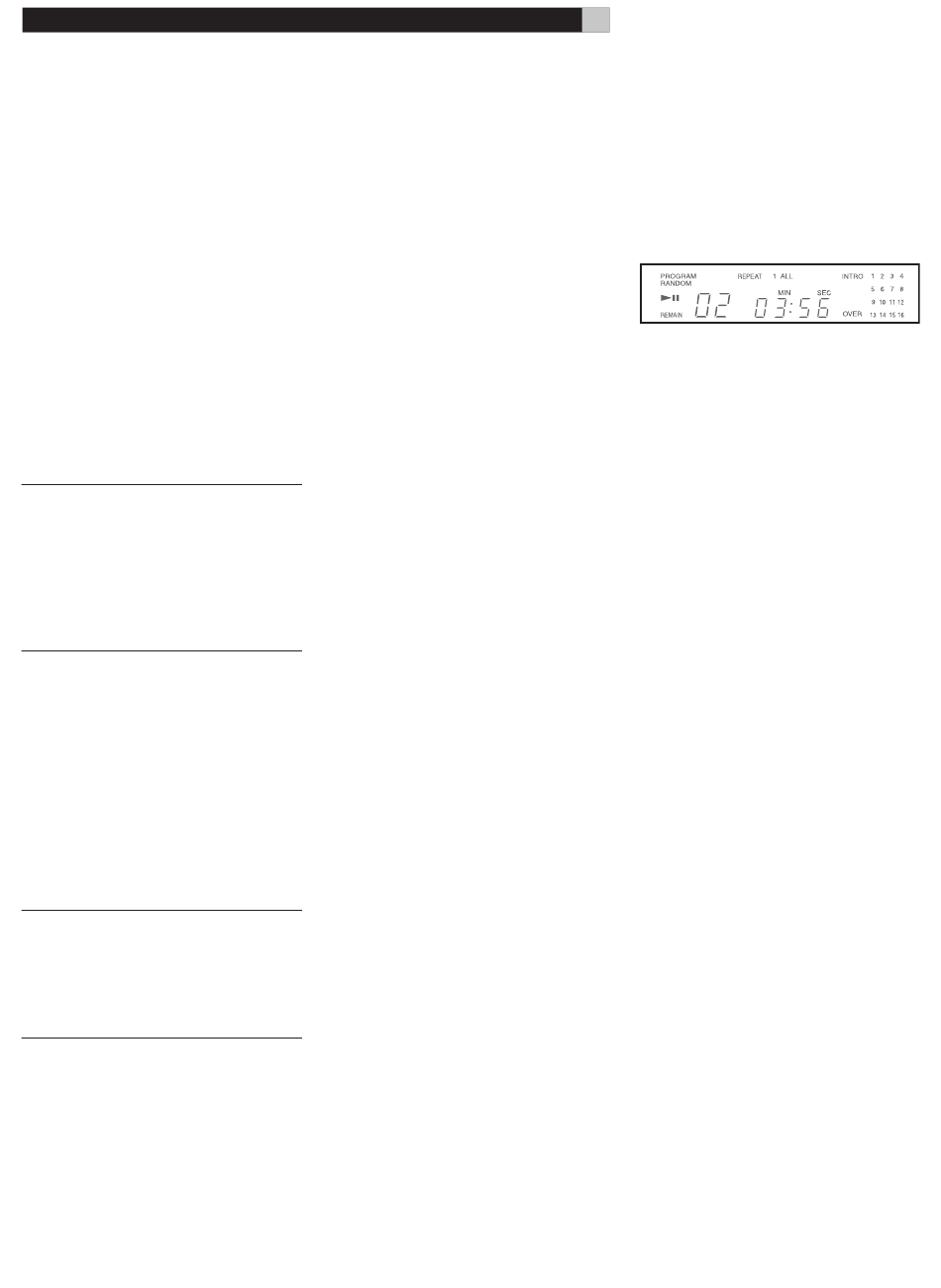

Visualizador de Funciones
Un visualizador de funciones iluminado situado
en el panel frontal del RCD-02 proporciona
información útil sobre el estado del aparato,
así como sobre la activación de funciones
especiales y sobre los tiempos y pistas del disco
que esté siendo reproducido. Cada una de estas
indicaciones es descrita en las instrucciones
detalladas que siguen.
Bandeja de Transporte
Una bandeja de transporte motorizada ubicada
en la parte central del RCD-02 se desliza
hacia el exterior del aparato para aceptar
un disco y vuelve a introducirse en él para
reproducirlo. Coloque el disco compacto en
la bandeja de transporte con la cara impresa
hacia arriba asegurándose de que el mismo
está perfectamente centrado en aquélla. La
bandeja de transporte puede cerrarse de
dos maneras: pulsando la tecla OPN/CLS o
pulsando la tecla PLAY.
Teclas de Control del
Sistema de Transporte
Estas teclas permiten acceder a las funciones de
control básicas del mecanismo de transporte del
disco. Excepto en el caso de que se indique lo
contrario, todas las funciones están disponibles
tanto en el panel frontal del RCD-02 como en
el mando a distancia. Los números encerrados
en cajas proporcionan una referencia cómoda
para encontrar cada tecla en las ilustraciones del
RCD-02 y su correspondiente mando a distancia
que figuran al principio de este manual.
Tecla OPEN/CLOSE
7
Cuando la bandeja de transporte está cerrada,
la pulsación de esta tecla hará que la misma
se abra automáticamente. Para cerrarla,
pulse de nuevo dicha tecla. La bandeja de
transporte también se puede cerrar pulsando
la tecla PLAY.
Cuando la bandeja de transporte esté abierta,
el visualizador de funciones mostrará "OPEN".
Cuando esté cerrada y sin ningún disco en su
interior, el visualizador de funciones mostrará
"NO DISC". Cuando la bandeja de transporte se
cierre con un disco en su interior, el visualizador
de funciones indicará el número de pistas de
dicho disco y la duración total del mismo en
minutos y segundos.
