RCD-02 CD-spelare
Anslutningar för
utsignaler
RCD-02 har två olika utgångar. En analog
utgång med signal från den inbyggda D/A-
omvandlaren för koppling till vanliga analoga
audiokomponenter och en koaxial digital
utgång som ger en obehandlad digital signal
till en extern D/A-omvandlare eller en digital
processor.
OBS! För att förhindra höga ljudsmällar
som varken du eller dina högtalare uppskat-
tar, stäng alltid av systemet innan du gör
nya anslutningar.
Analog utgång
=
[Se Figure 3 för kopplingsbeskrivning]
Ett par med utgångar enligt RCA-standarden
ger en analog utsignal från RCD-02 till en
motsvarande ingång i t.ex. ett försteg, en
integrerad förstärkare eller en reciever.
Välj en audiokabel av hög kvalitet. Anslut
vänster respektive höger kanalutgång på RCD-
02 till motsvarande ingångar i ett försteg eller
annan komponent.
Digital utgång
q
[Se Figure 4 för kopplingsbeskrivning]
Om du använder en extern D/A-omvandlare
eller en annan digital processor krävs en
obehandlad digital signal från RCD-02. Denna
signal tas ut från RCD-02s digitala utgång på
baksidan av apparaten. Använd en 75 ohms
koaxialkabel och anslut den till den externa
D/A-omvandlarens digitala ingång.
Komma igång
Funktionerna på RCD-02 kan styras via
frontpanelens knappar eller med motsvarande
knappar på fjärrkontrollen. Grundläggande
beskrivning på varje funktion förklaras längre
ner i denna bruksanvisning. Knapparna på
frontpanelen och på fjärrkontrollen är dubbletter
av varandra förutom ett par undantag som finns
på den ena eller den andra. Dessa undantag
finns noterade i beskrivningen.
Fjärrkontrollen
5
användning av fjärrkontrollen måste
man installera två "UM-4/AAA" batterier
(medskickade). Öppna batterilocket på
baksidan av fjärrkontrollen, stoppa in
batterierna (observera + och - polariteten)
och sätt på locket igen.
För att använda fjärrkontrollen, rikta den
mot "mottagarögat" för fjärrsignalen
som finns placerad i displayen på RCD-02s
frontpanel.

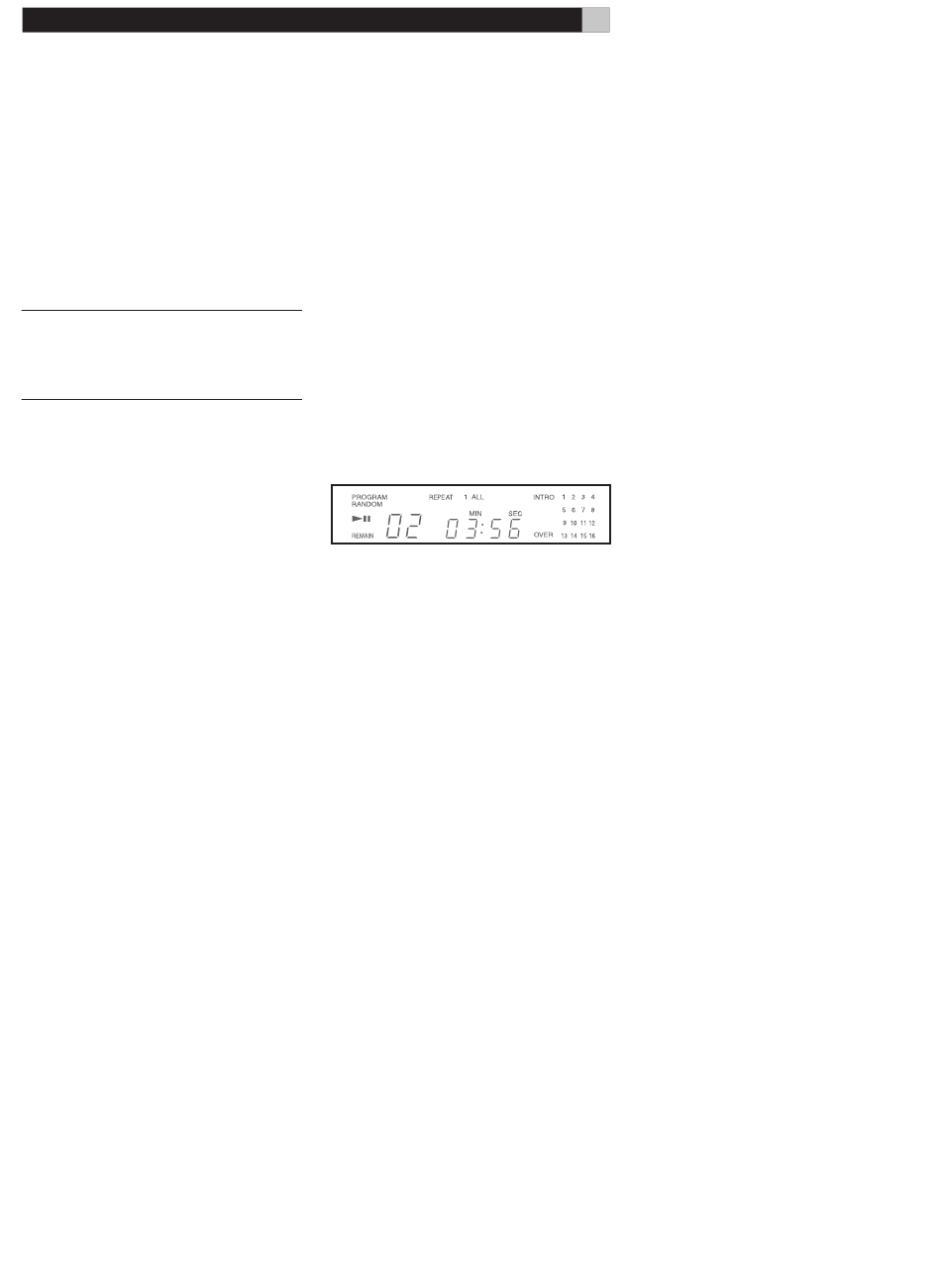

Displayen
6
En tänd display (teckenruta) på RCD-02s
frontpanel ger information om statusen på CD-
spelaren, aktiveringen av specialfunktionerna
och spår/tidupplysning när en CD-skiva
spelas. Alla dessa indikatorer finns beskrivna
nedan.
CD-släden
4
Den motordrivna CD-släden som är placerad
i mitten på RCD-02s frontpanel förs ut med
OPN/CLS-knappen för att ta emot en CD-skiva
och förs in för att spela den. Placera CD-skivan
med den blanka sidan ner (etikettsidan upp).
Se till att skivan placerats i mitten av CD-
släden. CD-släden kan stängas på två sätt:
tryck på OPN/CLS-knappen eller tryck på
PLAY-knappen.
Funktionsknappar
Följande knappar styr basfunktionerna
för CD-mekaniken. De flesta funktionerna
finns både på RCD-02s frontpanel och på
fjärrkontrollen förutom de undantag som
kommer att beskrivas.
OPEN/CLOSE-knappen
När CD-släden är stängd, tryck på denna
knapp för att få ut den. För att stänga den,
tryck på knappen igen. CD-släden kan också
stängas med PLAY-knappen.
När CD-släden är ute visar displayen "OPEN".
När CD-släden är stängd och ingen skiva ligger
i visar displayen "NO DISC". När det finns en
skiva i CD-släden, visar displayen antalet låtar
och den totala speltiden på skivan i minuter
och sekunder.
42
PLAY-knappen
Tryck på PLAY-knappen för att starta spelning
av skivan. Om CD-släden är öppen kommer
den att stängas. Antalet låtar som spelats och
den spelade tiden visas i displayen tillsammans
med texten "PLAY". Normalt startar en spelning
med första låten. Du kan också välja vilken låt
den skall börja spela med TRACK-knapparna
eller DIRECT ACCESS-knapparna, (se nedan),
5 före du trycker på PLAY-knappen.
STOP-knappen
Denna knapp stoppar en spelning och nollställer
CD-spelaren. Trycker du på PLAY-knappen
igen startar CD-spelaren från första låten. Vid
tryckning på STOP-knappen två gånger i snabb
följd avbryts alla programval (se nedan).
PAUSE-knappen
Denna knapp används för att tillfälligt pausa
en spelning. CD-skivan fortsätter att snurra
och fortsatt spelning börjar på samma ställe. I
displayen visas texten "PAUSE". För att fortsätta
en spelning, tryck på PAUSE-knappen igen
eller på PLAY-knappen.
TRACK-knapparna
Dessa knappar används för att välja låt på
skivan. När en skiva spelas och man trycker
på den högra TRACK-knappen matar man
fram till nästa låt. Trycker man på den vänstra
TRACK-knappen hoppar man till början av den
låt man spelar. Vid två tryckningar i snabb följd,
på den vänstra TRACK-knappen, hoppar man
tillbaka till början av tidigare låtar. Den nya
låtens nummer visas i displayen.
Dessa knapparna används också för att
välja låt innan man tryckt på PLAY-knappen
eller för att välja låtar för memorering i
PROGRAMMERINGS-läget (se nedan). Dessa
val görs genom att upprepa tryckningarna på
TRACK-knapparna tills önskad låt är vald.
I PROGRAMMERINGS-läget matar TRACK-
knapparna framåt eller bakåt till nästa låt för
7 A urval till minneslistan.
