Conmutador

e Indicador Luminoso 2 de Puesta en Marcha
1A
El conmutador de puesta en marcha está ubicado en el centro del panel
frontal de su lector de discos compactos. Púlselo para poner en marcha el
RCD-12. Tanto el indicador luminoso situado encima del mismo como el
visualizador de funciones se activarán, indicando que el lector de discos
compactos está conectado. Para desconectar el aparato, basta con que pulse
de nuevo el mencionado botón a fin de que éste regrese a su posición inicial.
NOTA: Si va a utilizar una toma de corriente conmutada para activar y
desactivar su lector de discos compactos, debería dejar el conmutador
de puesta en marcha permanentemente activado (posición "ON", es
decir "hacia dentro"). De este modo, cada vez que el aparato reciba
energía eléctrica se situará en su modo plenamente activo.
NOTA: Cuando el conmutador de puesta en marcha esté en la posición
"ON", los botones ON y OFF del mando a distancia pueden utilizarse
para poner en marcha el reproductor de discos compactos o situarlo
en el Modo de Espera (Standby). En el Modo de Espera, el indicador
luminoso de puesta en marcha permanece activado pero el visualizador
de funciones es apagado.

Conexiones de Salida

El RCD-12 le permite escoger dos tipos diferentes de conexiones de salida,
una para la señal analógica procedente de los circuitos de conversión
D/A internos para utilizar conjuntamente con componentes de audio
analógicos convencionales y una digital coaxial que suministra una señal
de datos digitales no procesada para su empleo con convertidores D/A o
procesadores digitales de audio externos.
NOTA: Para evitar que se produzcan ruidos intensos susceptibles
de ser percibidos por usted o sus cajas acústicas, asegúrese de que
su reproductor de discos compactos está desactivado cuando realice
cualquier conexión de señal.
Salidas Analógicas -
Ver Figura 3
Un par de conectores RCA estándar permiten enviar una señal de salida
analógica desde el RCD-12 a las correspondientes entradas de un
preamplificador, amplificador integrado o receptor.
Seleccione cables de interconexión de alta calidad. Conecte el canal de
salida izquierdo del RCD-12 a la correspondiente entrada de fuente del
canal izquierdo del preamplificador, receptor o amplificador integrado y
repita la operación con el canal derecho.

Salida Digital =

Ver Figura 3
Si está utilizando el RCD-12 con un convertidor D/A externo u otro
procesador digital, necesitará disponer de una señal de datos digitales no
procesada (es decir que no haya pasado por los circuitos de conversión
D/A del aparato) procedente del RCD-12. Esta señal es suministrada por
la toma de salida digital situada en el panel posterior del RCD-12. Con
ayuda de un cable digital coaxial estándar de 75 ohmios de impedancia
característica, conecte la salida digital del RCD-12 al conector digital de
entrada correspondiente del convertidor D/A externo.
RCD-12 Reproductor de Discos Compactos
NOTA: Cuando se reproduzcan discos CD de audio o CD con archivos
codificados en MP3 o WMA, la Salida Digital suministra un tren de
datos PCM.

FUNCIONAMIENTO

El RCD-12 puede ser gobernado indistintamente utilizando los botones y
teclas de su panel frontal o desde los equivalentes de los mismos situados
en el mando a distancia suministrado de serie. Las instrucciones específicas
para el uso de cada uno de estos controles se detallan a continuación. La
mayoría de teclas y botones están duplicados en el panel frontal y el mando
a distancia por infrarrojos. Hay, sin embargo, unas pocas excepciones en
las que los controles están únicamente disponibles en uno u otro. Dichas
excepciones se observan en las instrucciones pertinentes.

Mando a Distancia por Infrarrojos 3

Antes de utilizar el mando a distancia por infrarrojos, es necesario instalar
dos pilas de tipo "UM-4/AAA" (suministradas de serie). Retire la cubierta de
plástico situada en la parte posterior del mando a distancia por infrarrojos,
instale las pilas (observando siempre que se respeten las indicaciones de
polaridad) y vuelva a colocar la cubierta.
Para utilizar el mando a distancia por infrarrojos, oriéntelo hacia el sensor
de infrarrojos 3 situado en el visualizador de funciones del RCD-12.

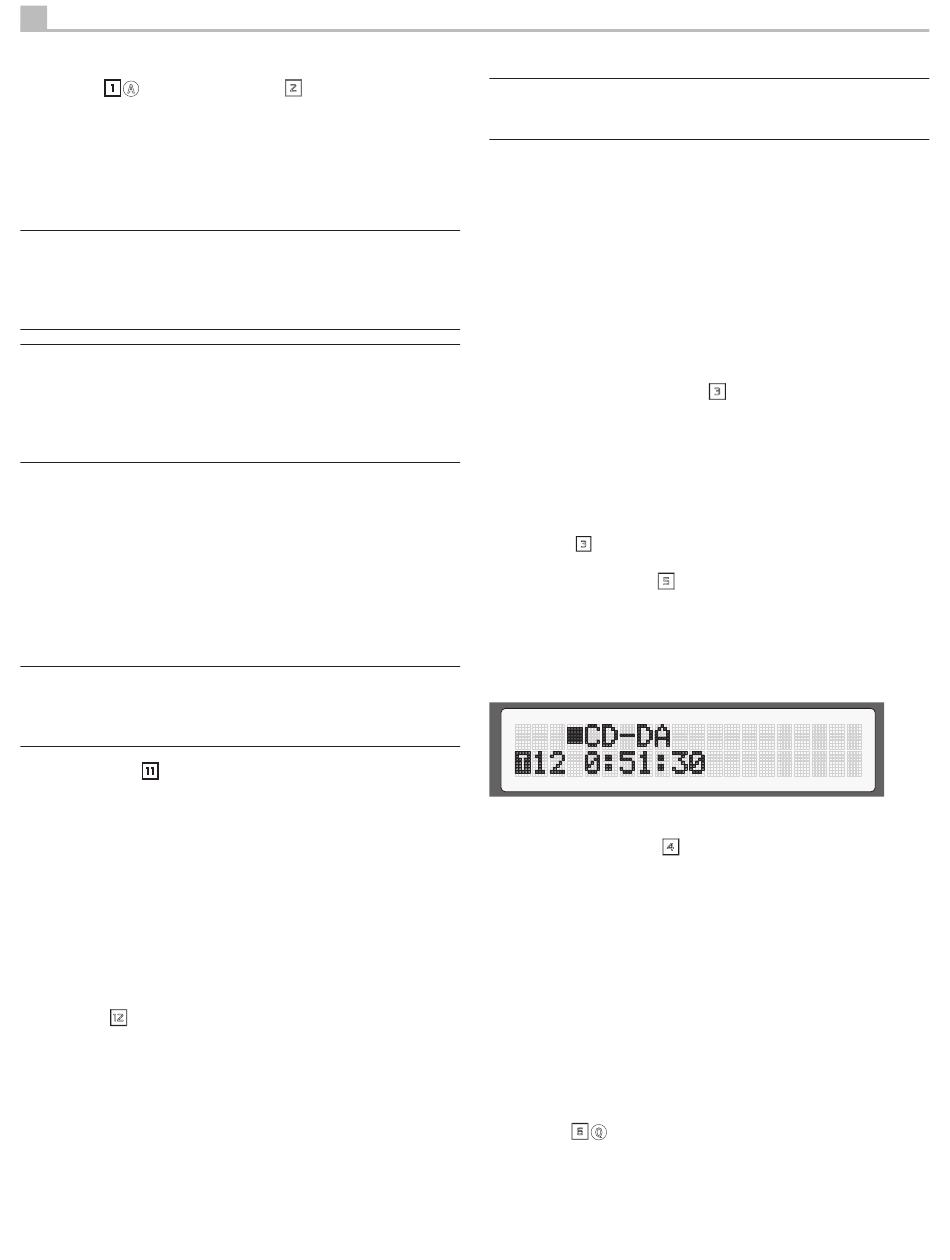

Visualizador de Funciones 5

Un visualizador de funciones iluminado situado en el panel frontal del
RCD-12 proporciona información útil sobre el estado del aparato, así como
sobre la activación de funciones especiales y sobre los tiempos y pistas
del disco que esté siendo reproducido. Cada una de estas indicaciones
es descrita en las instrucciones de funcionamiento detalladas que siguen.

Ranura de Carga del Disco 4

Una ranura de carga gobernada por un motor ubicada en la parte central
del RCD-12 acepta un disco compacto. Coloque el disco compacto en la
ranura con la cara de la etiqueta hacia arriba asegurándose de que el
mismo está perfectamente centrado antes de cargarlo. El disco puede ser
expulsado pulsando el botón "eject" tal y como se explica a continuación.

Botones de Control del Sistema de Transporte

Estos botones permiten acceder a las funciones de control básicas del
mecanismo de transporte del disco. Excepto en el caso de que se indique
lo contrario, todas las funciones están disponibles tanto en el panel frontal
del RCD-12 como en el mando a distancia.
Botón EJECT
6Q
Cuando se inserta un disco en la ranura del panel frontal, dicho disco se
carga en el mecanismo de transporte. Para expulsar el disco, pulse el botón
EJECT del panel frontal o el mando a distancia. Si pulsa accidentalmente
uno cualquiera de estos botones, pulse de nuevo el citado botón para
volver a cargar el disco.
