5 A seconda dell'applicazione, eseguire i collegamenti dei fili.

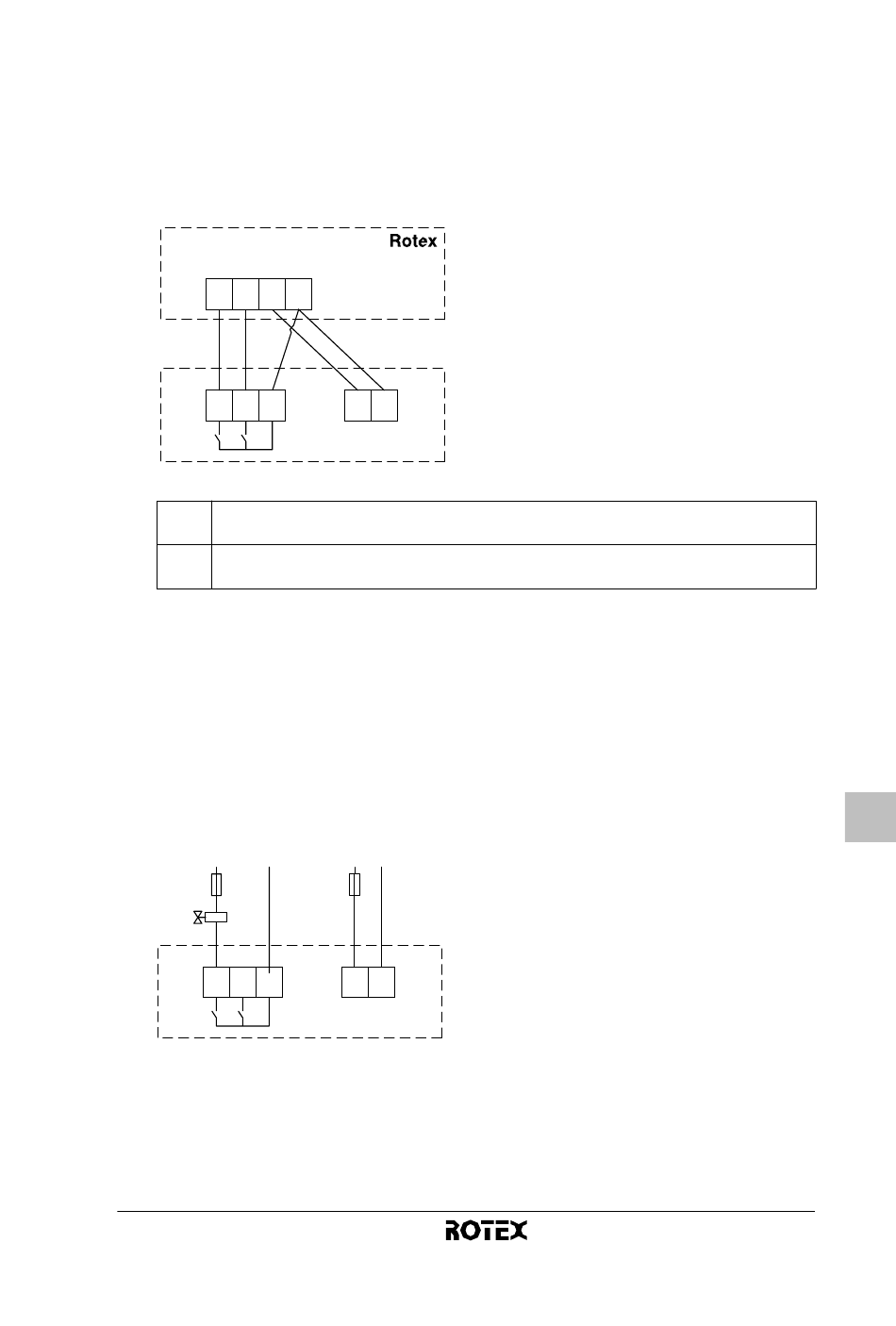

5a Una volta eseguito il collegamento all'unità interna, collegare
l'unità interna e il ricevitore come mostrato nella figura.
RKHB(H/X)008
RKHB(H/X)016
H C L N
1 2 3 4
X1M H C
com
H Richiesta di riscaldamento
C Richiesta di raffreddamento
Per le applicazioni di solo riscaldamento, non è necessario
installare il filo 17-C o 2-C.
Utilizzare fili con dimensioni di 0,75~1,50 mm
5b In caso di collegamento alla valvola motorizzata, collegare la
valvola motorizzata e il ricevitore come mostrato nella
figurata (per le applicazioni di solo riscaldamento).
1N~50 Hz
230 VAC
L N
H C
X1M
com
I relè di uscita (H e C sono contatti senza tensione) sono in
grado di gestire un carico massimo di 4 A - 230 VAC.
RKRTR + EKRTETS
Termostato ambiente
4PW50084-1
X2M
L N X2M
RKRTR receiver
1N~50 Hz
230 VAC
L N
L N
X2M
RKRTR receiver
2
.
Manuale d'installazione
