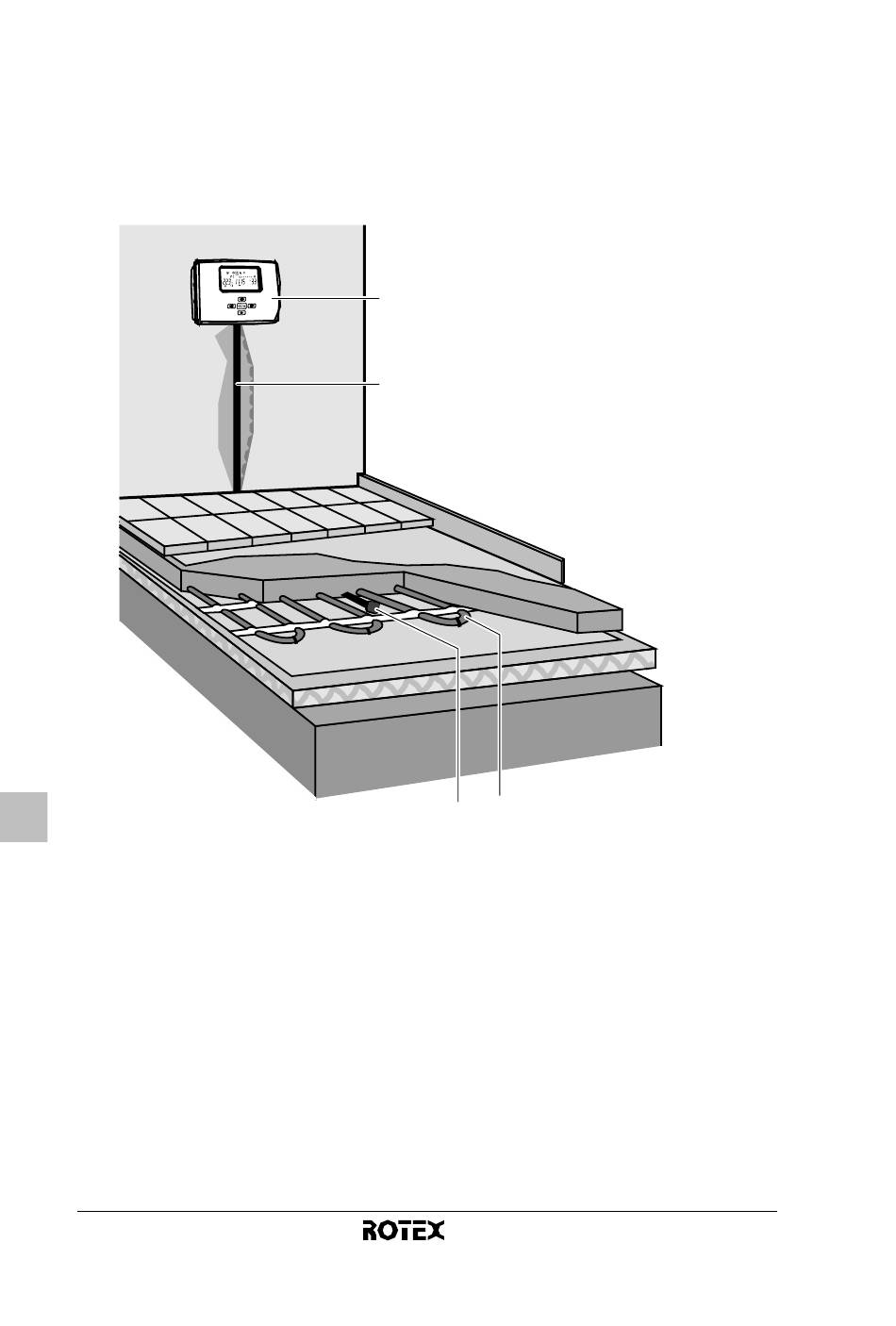

2 Inserire il sensore della temperatura EKRTETS in un
condotto elettrico (∅16 mm massimo) nella struttura del
pavimento come mostrato nella figura.
Accertarsi di sigillare il condotto elettrico del sensore della
temperatura per proteggere il termostato dalle correnti di
aria calda e consentirne la sostituzione.
1
Termostato
2
Condotto del sensore della temperatura (Ø16 mm massimo)
3 Sensore della temperatura EKRTETS (nel condotto con
materiale sigillante)
4
Linee dell'acqua
3 Passare il cavo del sensore della temperatura nel condotto
fino a raggiungere il materiale sigillante.
Manuale d'installazione
4
1
2
4
3
RKRTR + EKRTETS
Termostato ambiente
4PW50084-1
