5 Voer de bedrading uit volgens de vereiste toepassing.

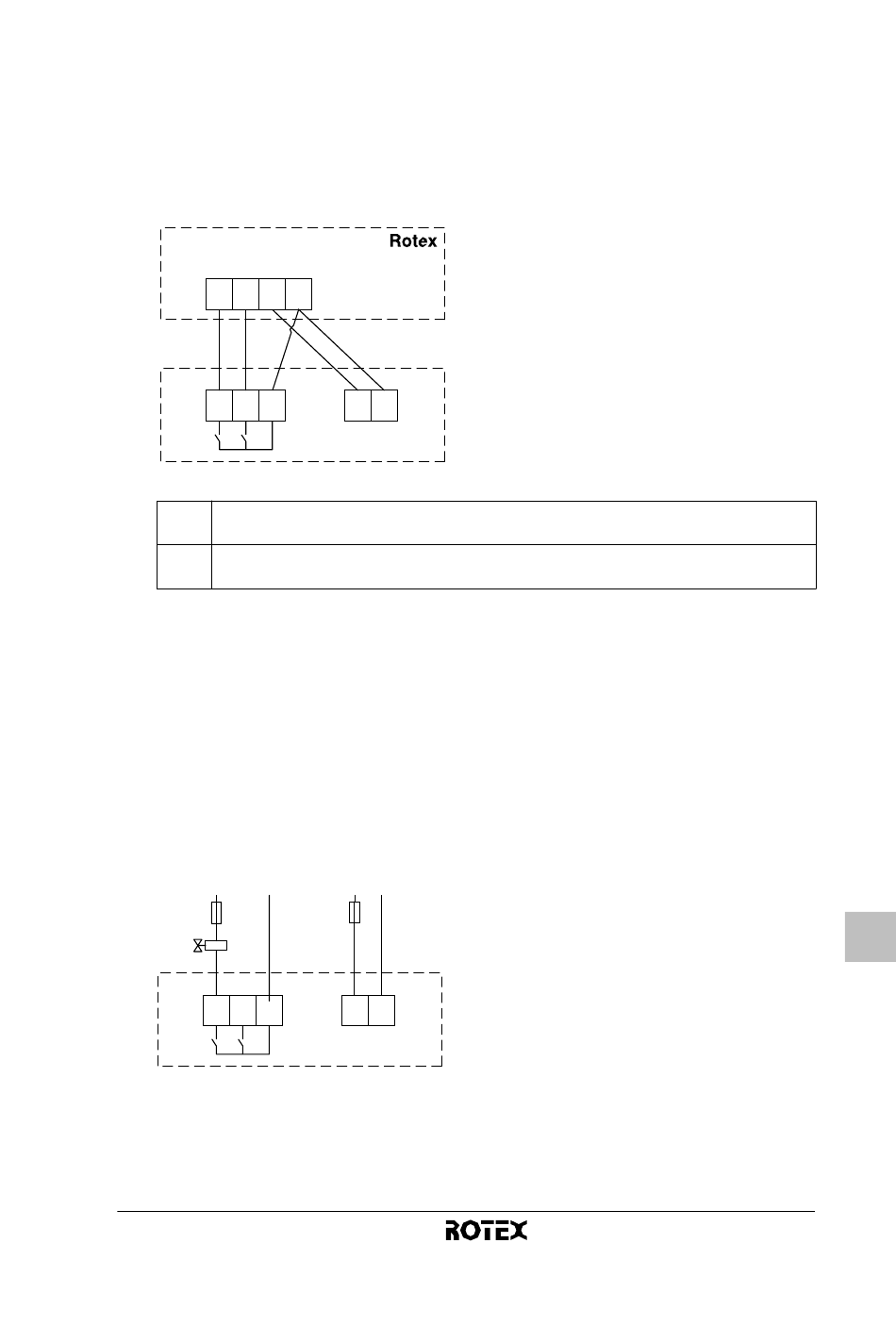

5a Voer de bedrading van de binnenunit en de ontvanger uit
zoals hieronder afgebeeld voor aansluiting op de binnenunit.
RKHB(H/X)008
RKHB(H/X)016
H C L N
1 2 3 4
X1M H C
com
H Vraag verwarmen
C Vraag koelen
Voor toepassingen met alleen verwarmen, mag draad 17-C
of 2-C niet worden geïnstalleerd.
Gebruik draad met een dikte van 0,75~1,50 mm
5b Voer de bedrading van de gemotoriseerde klep en de
ontvanger uit zoals hieronder afgebeeld voor aansluiting op
de gemotoriseerde klep (voor toepassingen met alleen
verwarmen).
1N~50 Hz
230 VAC
L N
X1M H C
com
De maximumbelasting voor de outputrelais (H en C zijn
spanningsvrije contacten) bedraagt 4 A - 230 VAC.
RKRTR + EKRTETS
Kamerthermostaat
4PW50084-1
X2M
L N X2M
RKRTR receiver
1N~50 Hz
230 VAC
L N
L N X2M
RKRTR receiver
