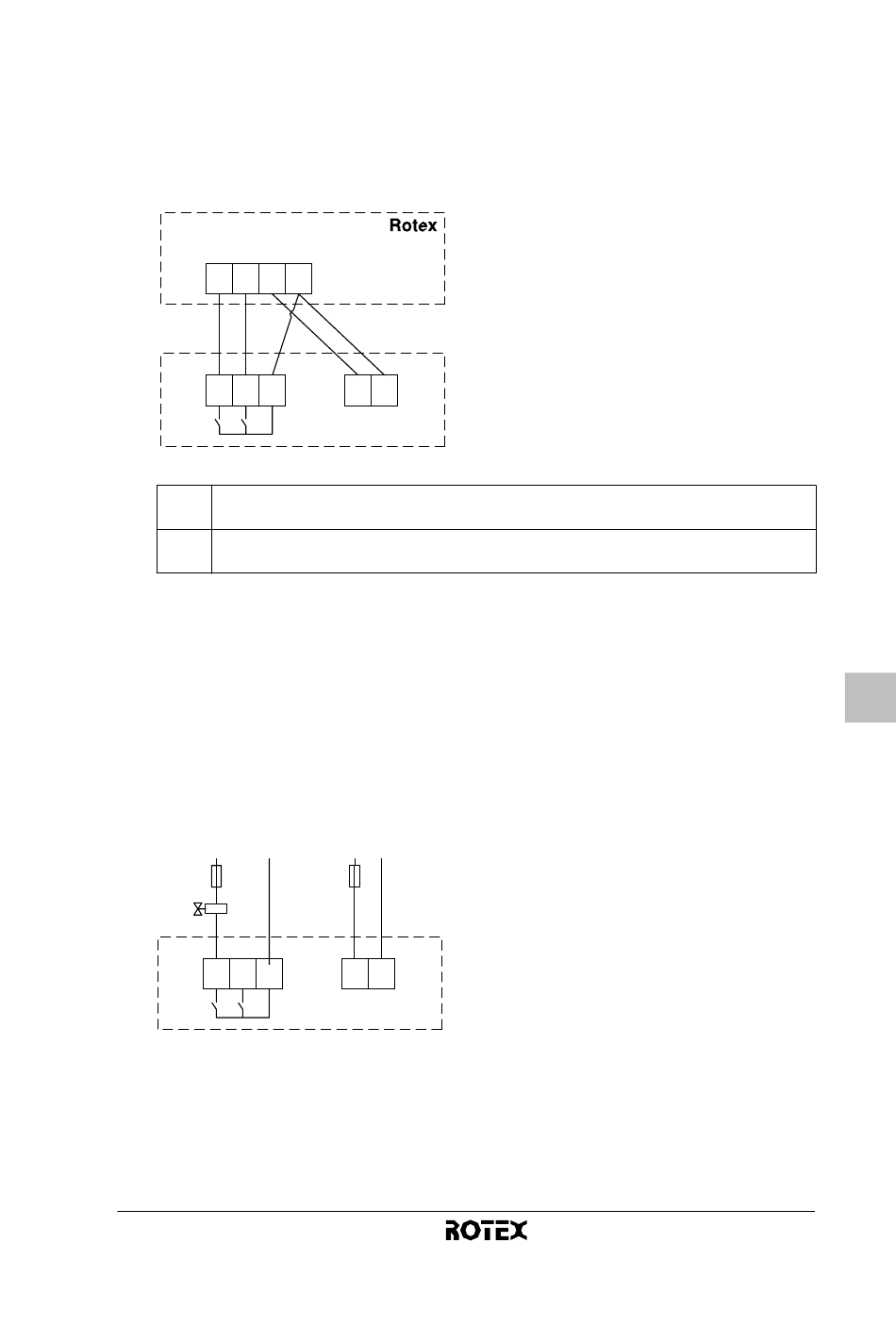

5a Bei Anschluss an der Inneneinheit schließen Sie die
Inneneinheit und den Empfänger so an, wie nachfolgend
gezeigt.
RKHB(H/X)008
RKHB(H/X)016
H C L N
1 2 3 4
X1M H C
com
H Heizen
C Kühlen (Cooling)
Bei Anwendungen, bei denen nur geheizt wird, bleiben die
Anschlüsse 17-C bzw. 2-C frei.
Benutzen Sie Kabel in der Stärke 0,75~1,50 mm
5b Bei Anschluss an das motorisierte Ventil die Anschlüsse am
motorisierten Ventil und am Empfänger wie unten gezeigt
vornehmen (bei Anwendungen, bei denen nur geheizt wird).
1N~50 Hz
230 VAC
L N
H C
X1M
com
Die Relaisausgänge (H und C sind spannungsfreie
Kontakte) sind für eine Maximallast von 4 A - 230 V
Wechselspannung ausgelegt.
RKRTR + EKRTETS
Raumthermostat
4PW50084-1
X2M
L N X2M
RKRTR receiver
1N~50 Hz
230 VAC
L N
L N
X2M
RKRTR receiver
